НАДЕЖНЫЕ ТВЕРДОСПЛАВНЫЕ ВЫСАДОЧНЫЕ ПУАНСОНЫ

Проблема быстрого износа штамповой оснастки при массовом производстве метизов ведет к простоям и убыткам. Чтобы избежать частой замены инструмента, современные предприятия используют качественные твердосплавные высадочные пуансоны. Этот замыкающий рабочий элемент идеально точно повторяет профиль матрицы, формируя головку крепежа, болтов и гаек под воздействием огромного давления.

Стандартная металлическая штамповочная оснастка часто не справляется с интенсивными нагрузками. Именно поэтому наши тайваньские партнеры-производители внедрили инновационную методику сварки высокохромистой стали SKD11 с сердцевиной из карбида вольфрама. Подобный гибридный подход гарантирует потрясающую прочность изделия.

Современная классификация разделяет оснастку на пробивные, прошивные, гибочные, просечные и вырубные модификации.

Все рабочие наконечники из вольфрамового карбида обязательно тестируются на разрыв и подвергаются тщательной полировке. Отличная геометрия детали минимизирует время на настройку и переналадку станков, что существенно повышает рентабельность всего производственного цикла. С нашим инструментом вы легко сможете обрабатывать даже термоупрочненную нержавеющую сталь.

3 практических совета по выбору высадочного инструмента

Анализируйте твердость проволоки: Для холодной высадки нержавейки или легированных сплавов обязательно заказывайте оснастку с карбидными вставками.
Учитывайте объем партии: При тиражах свыше 1 млн штук карбидный инструмент окупается быстрее за счет отсутствия простоев станка.
Оценивайте покрытия: Для снижения трения и защиты от перегрева обращайте внимание на специализированные финишные покрытия (TiN, AlTiN).

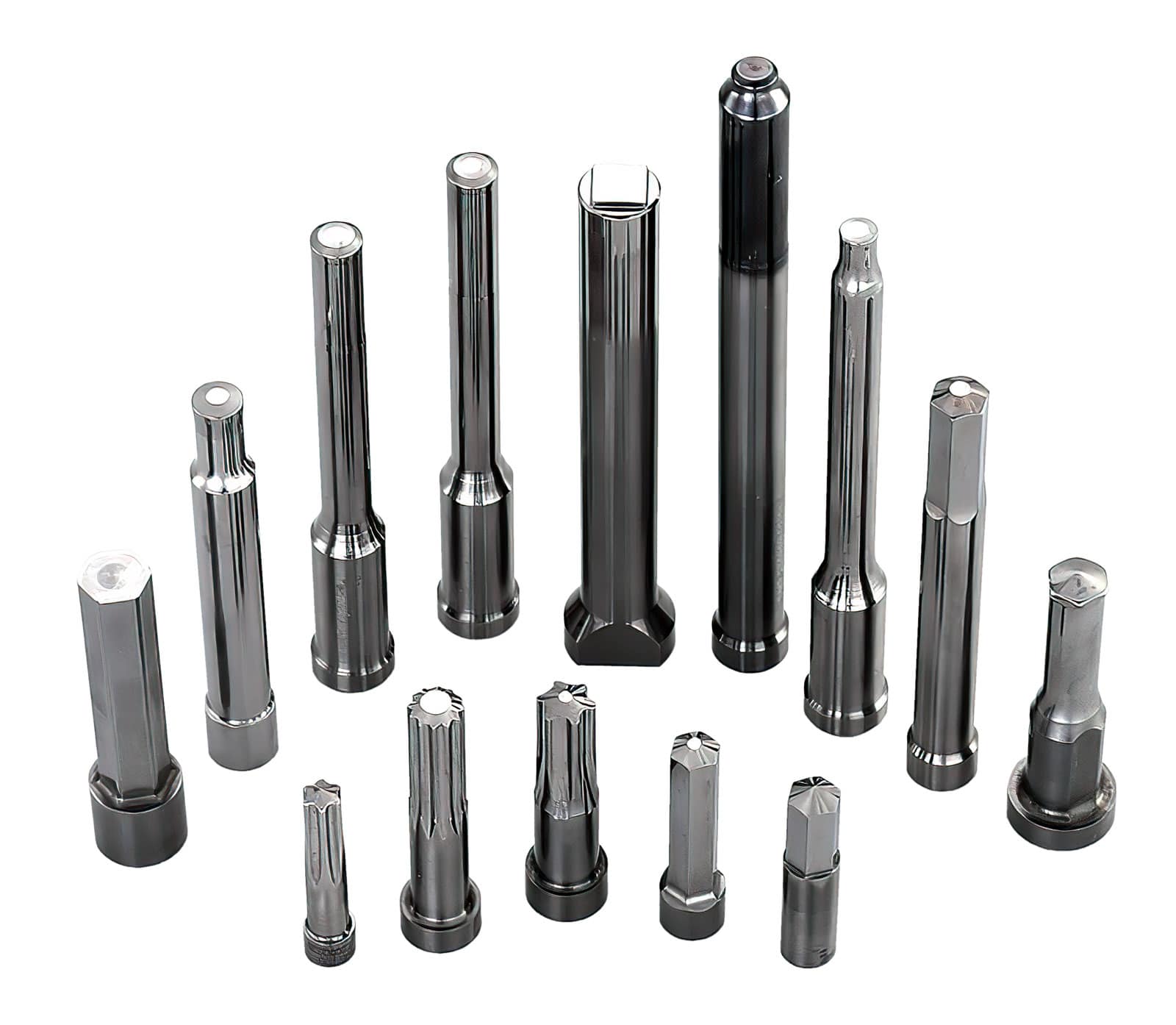

ПУАНСОНЫ ТВЕРДОСПЛАВНЫЕ КАРБИДНЫЕ

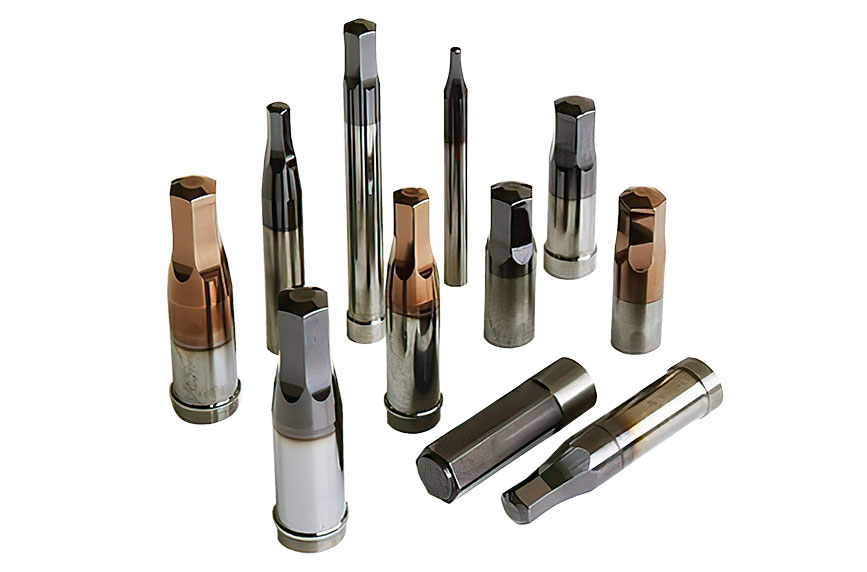

ПУАНСОНЫ ШЕСТИГРАННЫЕ КАРБИДНЫЕ

Гарантированная износостойкость и многократно увеличенный рабочий ресурс.
Шестигранная карбидная модель превосходно справляется с формовкой твердых марок нержавейки.
По сравнению с аналогами из быстрорежущей стали, эксплуатационный период больше в 10 раз.
Одного такого элемента хватает на выпуск до трех миллионов метизов (например, саморезов М6 из сырья SCM 435).

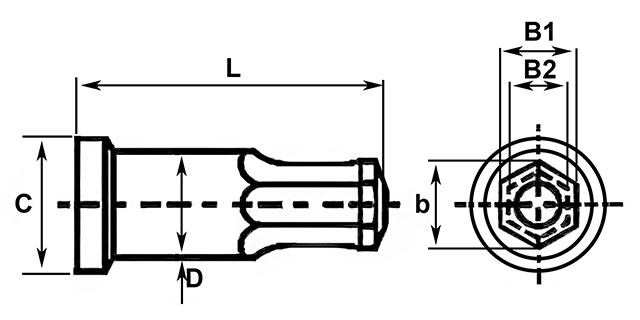

Модель	Размер заготовки	B1, мм	B2, мм	b, мм	L, мм
RG-2003-01	M2	5	4	1.55	35
RG-2003-02	M3	6.5	5.5	2.57	45
RG-2003-03	M4	7	6	3.07	45
RG-2003-04	M5	7	6	4.08	61
RG-2003-05	M6	7.5	6	5.13	35
RG-2003-06	M6	8	7	5.12	62
RG-2003-07	M5	8.5	7.5	4.09	45
RG-2003-08	1/4	9	8	4.82	35
RG-2003-09	M6	9	8	5.09	35
RG-2003-10	M6	9	8	5.14	43
RG-2003-11	M6	9	7.5	5.13	45
RG-2003-12	M6	9	8	5.14	55
RG-2003-13	M8	9	7.9	6.12	58
RG-2003-14	M8	10	9	6.14	43
RG-2003-15	M8	10	9	6.14	50
RG-2003-16	3/8	11	10	8.04	40
RG-2003-17	5/16	11	10	6.42	40
RG-2003-18	M8	11	10	6.09	40
RG-2003-19	M10	11	10	8.13	40
RG-2003-20	M8	11.5	10	6.13	50
RG-2003-21	M10	12	11	8.16	42
RG-2003-22	M10	12	11	8.16	47
RG-2003-23	M10	12	10.9	8.15	63
RG-2003-24	1/2	13	12	9.65	40
RG-2003-25	M12	13	12	10.14	40
RG-2003-26	M10	13	11.5	8.16	50
RG-2003-27	M10	13	12	8.16	50
RG-2003-28	M12	13	11.8	10.15	70
RG-2003-29	M12	14	13	10.16	50
RG-2003-30	M12	14	13	10.16	60
RG-2003-31	5/8	16	15	12.84	50
RG-2003-32	M14	16	15	12.20	50

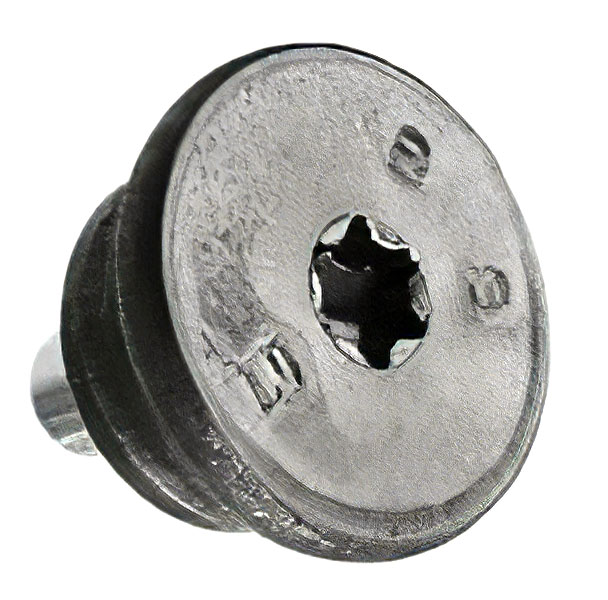

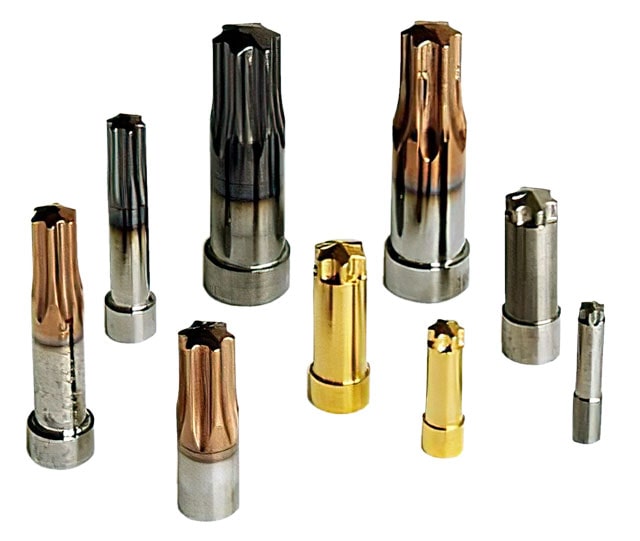

ПУАНСОНЫ TORX КАРБИДНЫЕ

Ювелирная точность геометрии позволяет в разы сократить время, уходящее на переоснастку и наладку станков.
Производство под заказ: изготовим профиль любой сложности по вашим чертежам.
Стойкость к деформации: даже при интенсивной работе первоначальная форма и финишное покрытие не повреждаются.
Многократное увеличение рабочего ресурса открывает новые резервы для снижения себестоимости продукции.

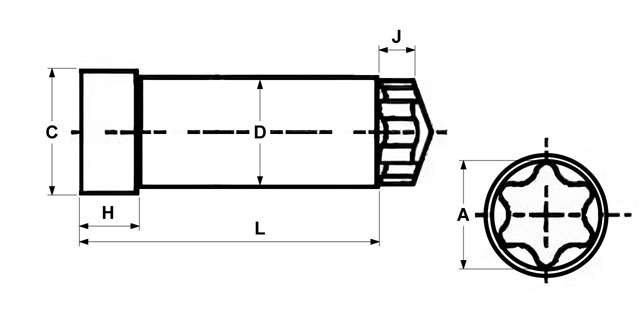

RG-1001

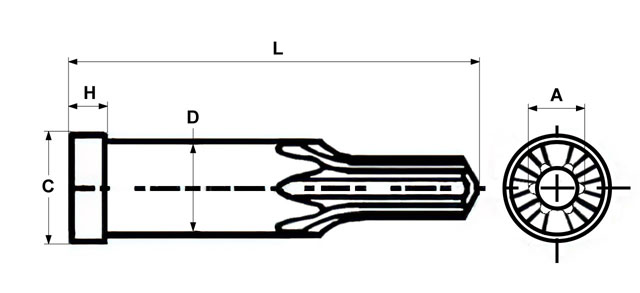

RG-1002

Модель	Размер заготовки	A, мм	C, мм	D, мм	H, мм	L, мм
RG-1001-10	T10	2.83	3.30	2.93	4.70	16.00
RG-1001-15	T15	3.36	3.85	3.46	4.70	16.00
RG-1001-20	T20	3.95	4.70	4.05	4.70	16.00
RG-1001-25	T25	3.54	5.25	4.65	4.60	16.10
RG-1001-27	T27	5.10	5.77	5.29	4.60	16.10
RG-1001-30	T30	5.64	6.50	5.74	4.60	16.10
RG-1001-40	T40	6.79	7.65	6.89	4.50	19.35
RG-1001-45	T45	7.96	9.55	8.39	4.50	25.70
RG-1001-50	T50	8.97	10.62	9.51	4.50	25.70

RG-1002-10	T10	2.82	4.50	3.00	30.00	30.00
RG-1002-15	T15	3.35	5.50	4.00	30.00	30.00
RG-1002-20	T20	3.94	5.50	4.00	30.00	30.00
RG-1002-25	T25	4.53	6.60	5.15	33.00	33.00
RG-1002-27	T27	5.09	6.60	5.15	33.00	33.00
RG-1002-30	T30	5.62	8.00	6.35	36.00	36.00
RG-1002-40	T40	6.78	9.00	7.50	36.00	36.00
RG-1002-45	T45	7.95	11.30	9.85	40.00	40.00
RG-1002-50	T50	8.96	11.30	9.85	40.00	40.00

Пуансоны с твердосплавным наконечником

RG-7001

Каждая вставка из карбида проходит строгие тестирования на прочность перед сборкой.
Глубокая полировка рабочих кромок дополнительно продлевает период безотказной эксплуатации.
Сопротивляемость износу у твердосплавного сырья несравнимо превосходит показатели классической углеродистой стали.

Модель	Размер заготовки	A, мм	D, мм	W, мм	L, мм
RG-7001-04	E4	3.70	12.70	5.54	12.70
RG-7001-05	E5	4.59	15.88	6.60	12.70
RG-7001-06	E6	5.56	15.88	7.54	12.70
RG-7001-07	E7	6.01	19.05	11.10	19.05
RG-7001-08	E8	7.28	19.05	12.37	19.05
RG-7001-10	E10	9.21	25.40	15.52	25.40
RG-7001-11	E11	9.88	25.40	16.03	25.40
RG-7001-12	E12	10.97	31.75	17.12	25.40
RG-7001-14	E14	12.69	31.75	18.59	25.40
RG-7001-16	E16	14.52	31.75	21.64	25.40
RG-7001-18	E18	16.38	31.75	23.17	25.40
RG-7001-20	E20	18.17	38.10	26.34	38.10
RG-7001-24	E24	21.84	38.10	31.12	38.10
RG-7001-28	E28	25.40	50.80	35.87	38.10
RG-7001-32	E32	28.90	50.80	40.64	44.45
RG-7001-36	E36	32.51	50.80	45.39	44.45
RG-7001-40	E40	36.06	57.15	50.17	44.45
RG-7001-44	E44	39.67	63.50	54.92	44.45

Особенности изготовления твёрдосплавных высадочных пуансонов

Традиционные методики часто опираются на связку быстрорежущей стали SKH9 с твердосплавами. Однако мы предлагаем более прогрессивное решение: инновационная диффузионная сварка сверхтвердой хромистой стали SKD11 непосредственно с вольфрамовым карбидом. Каждый такой наконечник в обязательном порядке подвергается испытаниям на разрыв и проходит зеркальную полировку. Эта технология колоссально повышает сопротивление трению, оставляя далеко позади классические стальные аналоги. Идеальная центровка и выверенная геометрия избавляют наладчиков от длительных простоев при смене оснастки, резко повышая скорость штамповки. Инвестируя в подобный сверхнадежный инструмент, вы не только получаете возможность без проблем высаживать предварительно закаленную нержавеющую сталь, но и значительно экономите бюджет предприятия в долгосрочной перспективе.

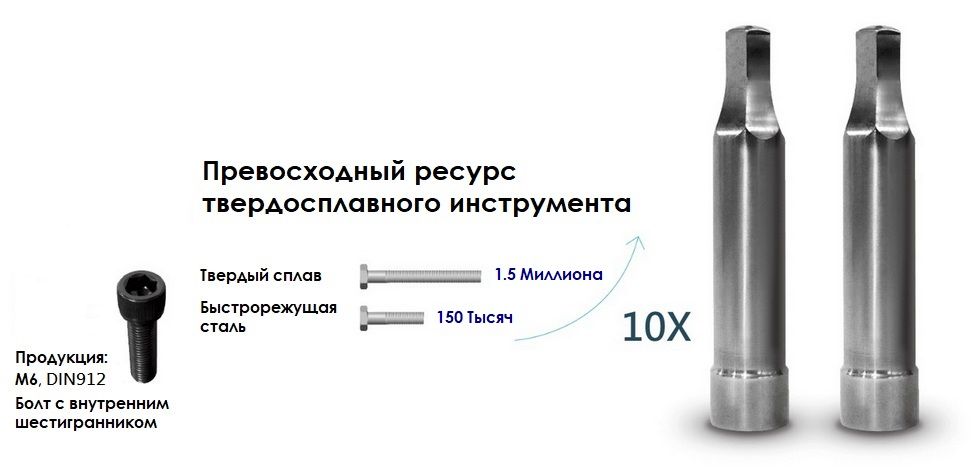

Срок службы твердосплавных пуансонов

ресурс твердосплавного инструмента

Сравнивая карбидную оснастку с традиционными инструментами из стали HSS (быстрорежущей), можно уверенно говорить о десятикратном увеличении рабочего цикла.

Рассмотрим конкретный пример: высадка стандартного винта (DIN912, размер М6) из прочной легированной проволоки SCM435. В этом случае инструмент с твердосплавной вставкой без проблем выдерживает от 1,5 до 3 миллионов ударов пресса, сохраняя идеальное качество шлица.

Если для той же задачи использовать обычную HSS-оснастку, ее ресурс иссякнет уже на отметке в 150 тысяч деталей.

Наша инженерная команда готова спроектировать индивидуальные пуансонные узлы по вашим эскизам или чертежам готовых болтов. От вас потребуется лишь указать габариты посадочных гнезд, марку холодновысадочного автомата и характеристики применяемого металлопроката.

Спецификация шлицев

Главная задача высадочного элемента — точное формирование шляпки и внутреннего шлица будущей детали. Ниже перечислены самые востребованные конфигурации профилей:

Прямой шлиц (SL) - наиболее популярный и простейший вид шлица. Представляет собой прямой паз, проходящий через центр головки крепёжного изделия. Недостаток данного шлица в том, что из-за отсутствия чёткой центрации, отвёртка часто вылетает из паза, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.

Крестообразный шлиц Phillips (PH) широко распространенный вид отверстия в крепёжном изделии. Основные разновидности – традиционный Phillips и более современный Pozidriv.

Двойной шлиц Pozi (PZ). Шлиц Pozidriv является улучшенной версией Phillips, и используется в производстве шурупов и саморезов по дереву. Отвёртки Pozidriv при использовании не выталкиваются из шлица – образуется более устойчивое сцепление, которое уменьшает износ биты и самой детали.

Комбинированный шлиц Phillips + прямой шлиц. Это достаточно распространенный шлиц, совмещающий в себе крестообразный и плоский шлицы.

Комбинированный шлиц Pozi + прямой шлиц

Квадратный шлиц Наружный шлиц под квадрат может использоваться в паре с разводными гаечными ключами, обычными гаечными ключами с зевом соответствующего размера, а также 8- или 12-конечными накидными гаечными ключами.

Шлиц JCIS. Один из широко применяемых в радиоэлектронике

Шестигранник Шестигранная форма головки болта предпочтительнее квадратной, так как позволяет вращать болт в труднодоступных местах с минимально доступным углом поворота инструмента. В качестве инструмента используются рожковые ключи, сменные головки, накидные ключи с шестигранным и 12-гранным пазом.

Шестигранный шлиц (HX). Винты с шестигранным шлицем используется в машиностроении, мебельной, авиационной и автомобильной промышленности.

Внутренний шестигранник антивандальный содержит центральный штифт, который препятствует использованию обычных шестигранных ключей и требующий специальной версии с углублением по центру. Центральный штифт также мешает повороту винта маленькой плоской отверткой подходящего размера.

Трехкрылый шлиц (Tri-Wing) Шлиц типа представляет собой трехлучевую фигуру, у которой лучи смещены относительно радиуса, и не сходятся в одной точке, образуя в центре трехгранное углубление. На сегодняшний день данный крепеж можно увидеть в электронных устройствах как защиту от несанкционированного ремонта.

Четырёхкрылый шлиц (Torq-set) крестообразный шлиц для крепежа с высокими требованиями по усилию затяжки. Пазы немного смещены и не пересекаются в одной точке. Хоть это и крестообразный шлиц, отвертки для шлицов типа phillips и pozidriv в него не входят. Крепеж с данным видом шлица используется в военной авиации.

Шлиц двузубая вилка (Spanner head) Спаннер, или шлиц под вилочный ключ вид шлица в виде двух отверстий, или плоского шлица с выступом в центре. Шлиц используется как антивандальный — для крепления лифтовых панелей, досок объявлений и т. д.

Шлиц One Way Шлиц одностороннего действия, также известный как One-way специально спроектирован для возможного вращения только в одном направлении. При попытке откручивания такого крепежа, инструмент будет выталкивать из шлица, при этом для закручивания пригодна обычная отвертка с плоским шлицем.

Шестилучевая звездочка Torx (TX). Этот шлиц способен передавать большой момент вращения без деформации биты и инструмента. Крепёж со шлицем TX обычно используется в технике: автомобилях, велосипедах, тормозных системах, разнообразных сборных металлических конструкциях, жёстких дисках компьютеров, банкоматах, потребительской электронике и топливной аппаратуре.

Шестилучевая звездочка Torx Plus - патентованная улучшенная версия шлица типа Torx. Имеет укороченные лучи, обеспечивая еще больший момент затяжки и уменьшая нагрузку на инструмент. Существует версия как внутреннего шлица, так и наружного.

Шлиц Torx Tamper. Шестилучевая звездочка с центрирующим штифтом (TXH) предотвращает непреднамеренное снятие шурупа

Комбинированный шлиц Torx + прямой шлиц Крепежные изделия с таким комбинированным шлицем дают все преимущества звездообразного шлица при производстве, и удобство при ремонте, позволяя обойтись только плоской отверткой. Головка винта имеет буртик по краю, который не дает плоской отвертке соскальзывать за пределы шлица.

Шлиц Polydrive Шлиц polydrive, также известный как RIBE, представляет собой звездообразный шлиц с закругленными вершинами звезды. Применяется в автомобильной промышленности для задач, требующих высокого момента затяжки.

Шлиц Тройной квадрат (XZN) получен наложением трех квадратов со взаимным поворотом на 30°. Полученная 12-конечная звезда имеет угол 90° при вершине. Размер квадрата аналогичен применяемому в шлице Робертсона, поэтому крепеж может быть повернут отверткой для системы Робертсона, но с значительно меньшим максимально допустимым моментом.

Шлиц двенадцатилучевая "звездочка" устаревший, преимуществом шлица было отсутствие выталкивания инструмента, что обеспечило использование шлицов в задачах требующих помимо антивандальности высоких значений затягивающего момента.

Шлиц двенадцатилучевой (Double Hex) Шлиц получен наложением двух шестигранников с образованием 12-гранной звезды и может быть повернут при помощи обычного шестигранника. Потенциально такой шлиц можете передавать больший крутящий момент, чем простой шестигранник, но требует высокой точности изготовления и качества металла, во избежание срыва граней.

Шлиц внутренний Bristol Преимуществом конструкции данного шлица являетсся правильный перпендикулярный, а не касательный вектор приложения силы при вращении шлица инструментом, что минимизирует опасность срыва шлица. По этой причине шлиц типа «Бристоль» используется в мягких металлах.

Шлиц Pentalobe — пятилучевой шлиц, разработанный компанией Apple и используемый ею в своих продуктах для ограничения несанкционированной разборки.

Комбинированный квадратный шлиц + прямой шлиц

Комбинированный крестообразный шлиц + квадратный шлиц

Квадратный шлиц Robertson (SQ). Сейчас конструкция шлицевого зажима с рабочей частью квадратного сечения, применяется для головок слесарного инструмента и в крепёжных изделиях. Шлиц Робертсона предназначен для быстрой смены головок ручного инструмента с высокой надежностью.

Шлиц с треугольной головкой (TR) и прочие шлицы специальной формы - вид секретного шлица, используемый железнодорожными, пожарными службами, а также в радиоэлектронике.
