ВЫСАДОЧНЫЕ ПУАНСОНЫ ДЛЯ ХОЛОДНОВЫСАДОЧНЫХ СТАНКОВ

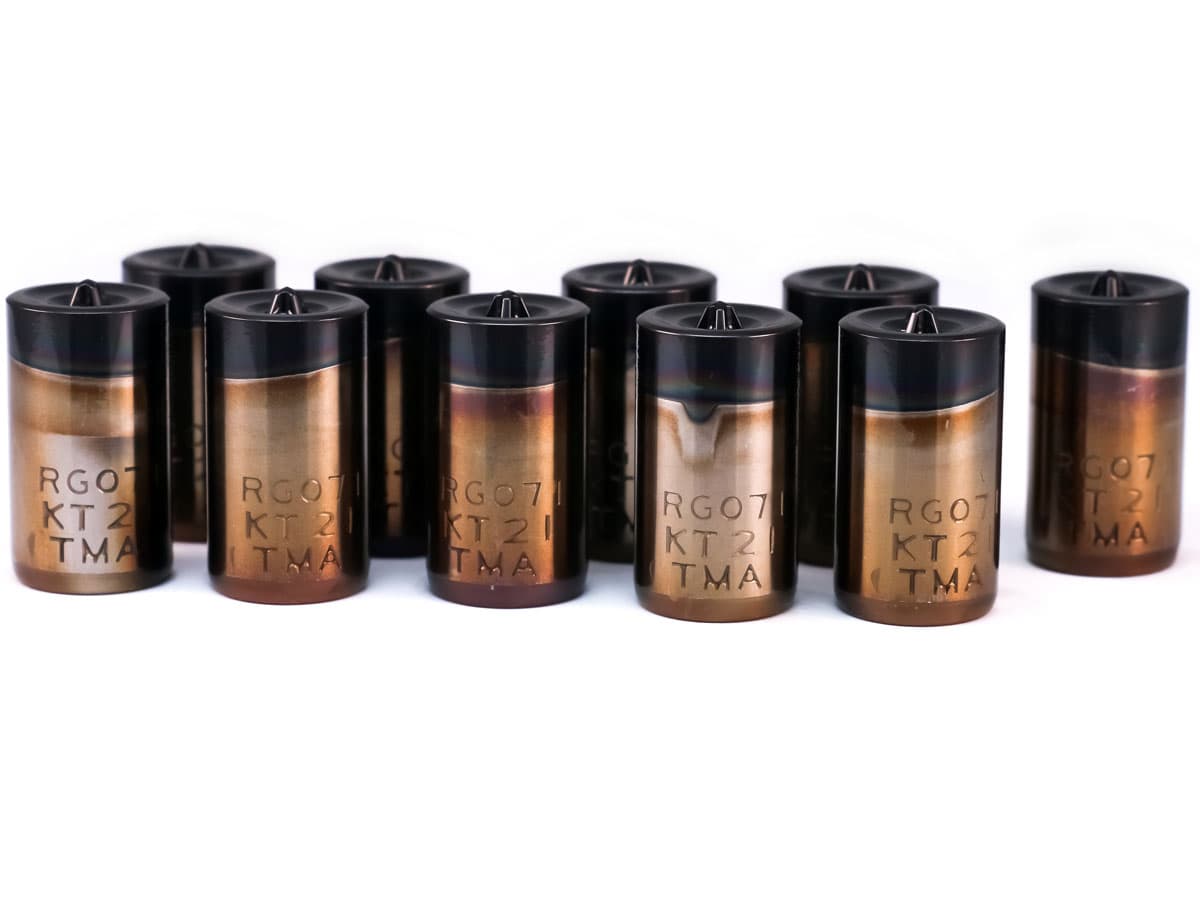

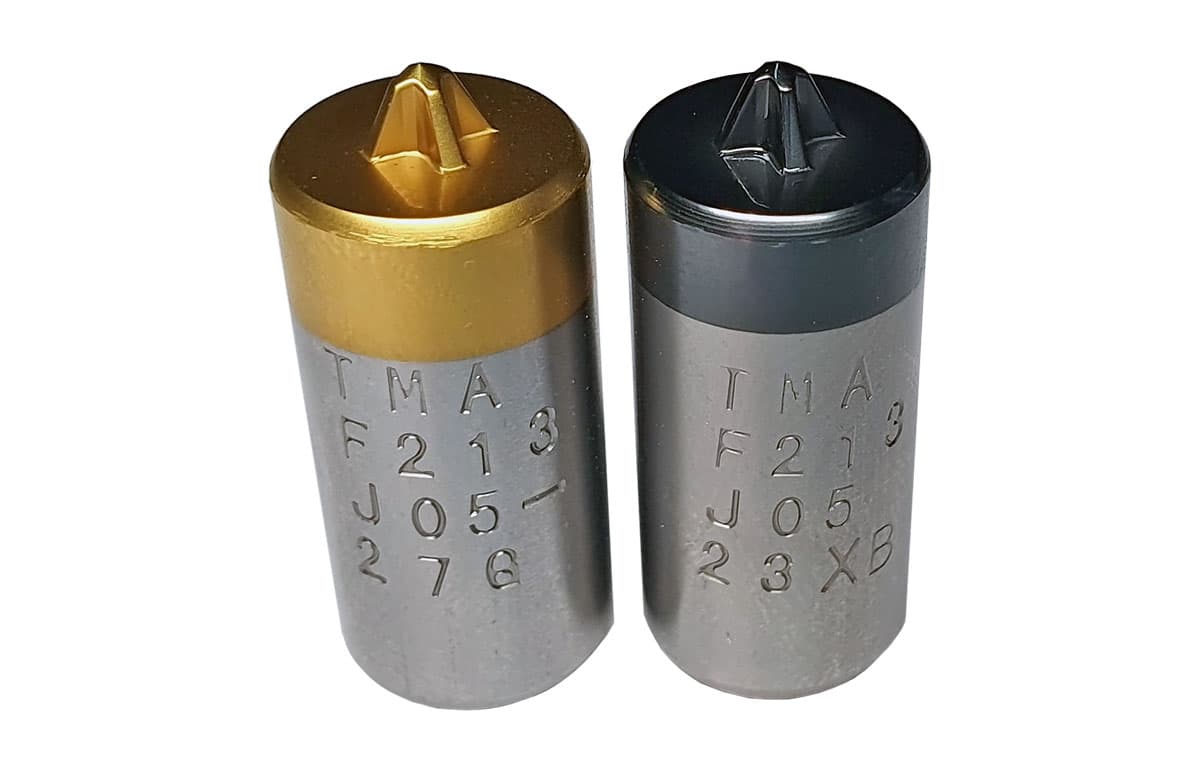

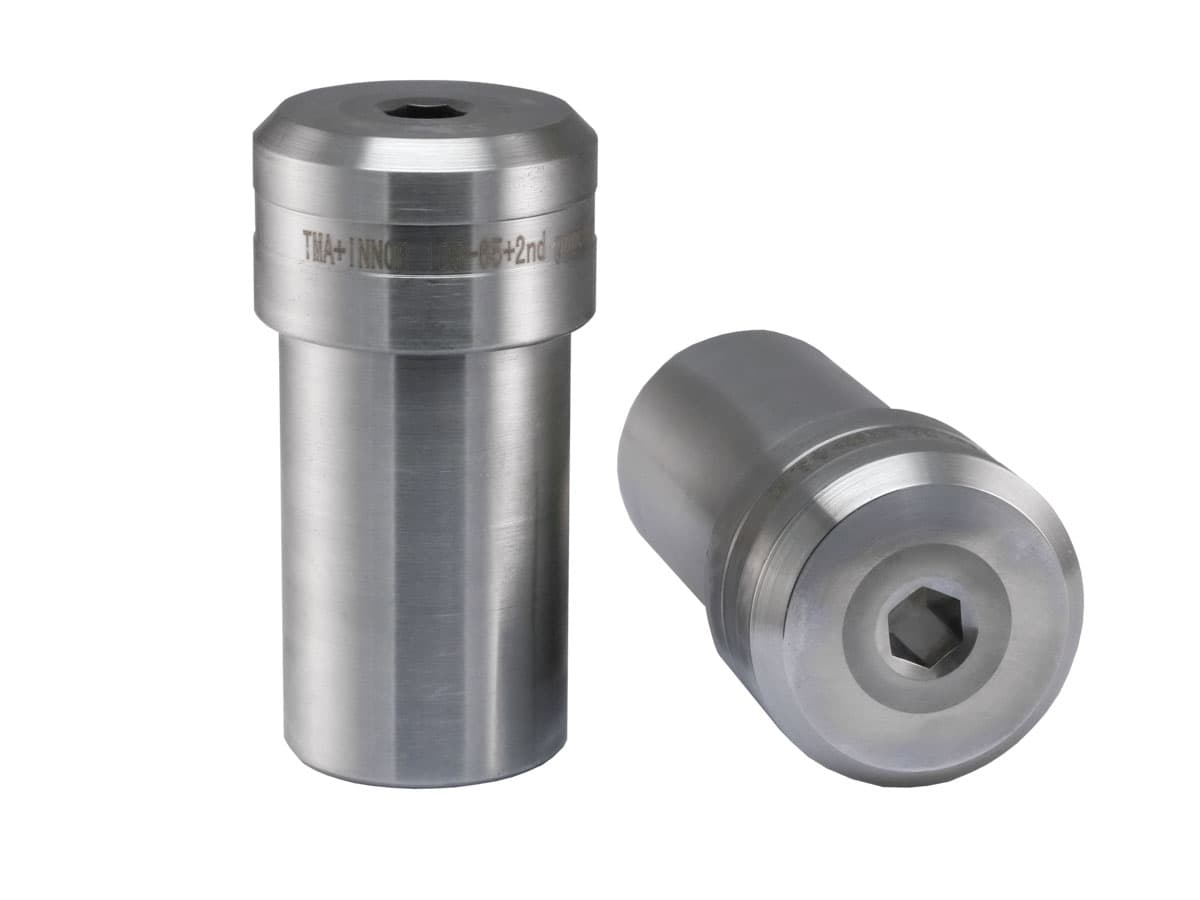

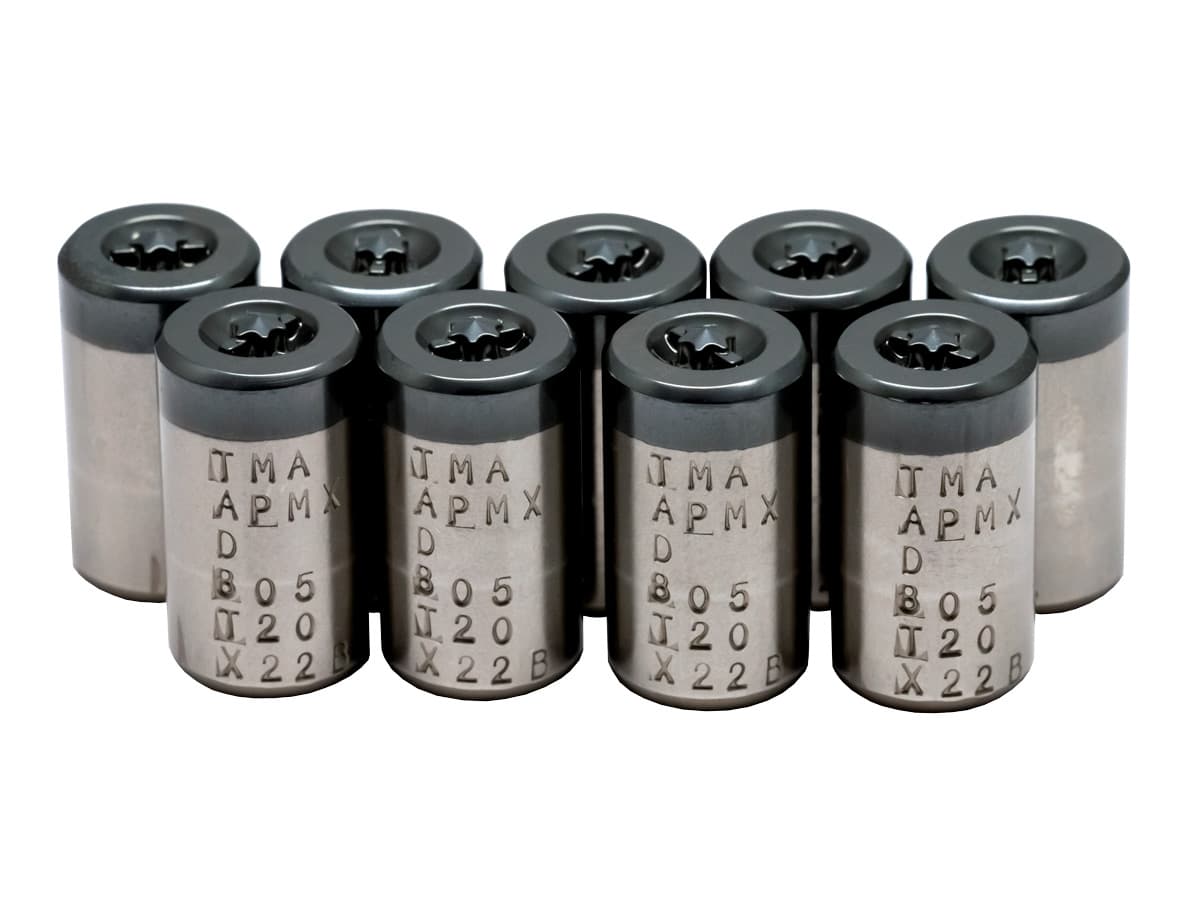

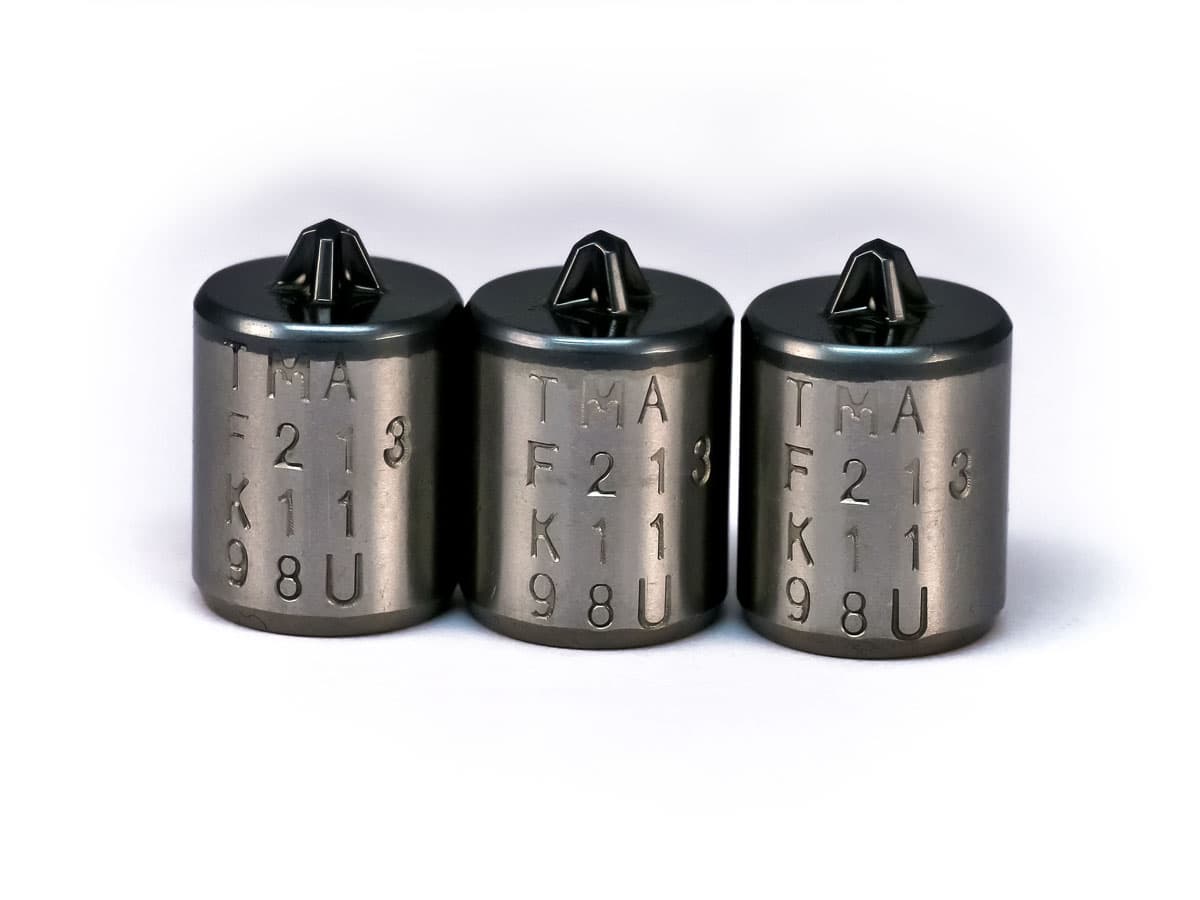

ТМА пуансоны второго удара для саморезов и винтов ТМА пуансоны второго удара для саморезов и винтов ТМА пуансоны второго удара для саморезов и винтов TMA second header carbide punches TMA пуансон второго удара для кровельных саморезов с шестигранной шляпкой

Изготовление шлицевой части — финальный и самый ответственный этап формирования головки винта или самореза. Любой дефект на этой стадии ведет к отбраковке всей партии. Для получения идеального профиля под отвертку современные производства используют чистовые твердосплавные высадочные пуансоны (второго удара). Именно они за одно мгновение выдавливают крестообразный, шестигранный или звездчатый шлиц в металле.

3 секрета заказа чистового пуансона

  • Укажите стандарт: Шлицы по DIN, ISO, ГОСТ или JIS имеют микроскопические, но критически важные отличия. Точное указание стандарта избавит вас от брака.
  • Выбирайте карбид вольфрама: Для массового выпуска метизов инструмент со вставкой из твердого сплава окупается значительно быстрее быстрорежущей стали за счет увеличенного ресурса.
  • Предоставьте чертеж: Если ваш крепеж нестандартный (особый антивандальный профиль), мы изготовим инструмент точно по вашим эскизам или чертежам готового изделия.

Мы поставляем и изготавливаем на заказ оснастку для холодной высадки любых мировых стандартов: PHILLIPS, POZI, TORX, ANSI, JCIS. Помимо типовых решений, мы успешно проектируем уникальные пуансоны второго удара для формирования нестандартных квадратных или комбинированных головок.


Смотреть на YouTube: "Пуансон второго удара для саморезов и винтов"



Как правильно оформить заказ на инструмент

Для точного подбора оснастки предоставьте следующую техническую информацию:

  1. Химический состав и марку обрабатываемой проволоки (нержавеющая, низкоуглеродистая сталь и т.д.).
  2. Тип формируемой шляпки и точный нормативный стандарт (например, ГОСТ, DIN, TORX, PHILLIPS).
  3. Внешние габариты: диаметр (D) и общую длину (L) изделия в миллиметрах.
  4. Покрытие рабочей поверхности части пуансона:
    • Без нанесения покрытия
    • Покрытие TiN (нитрид + титан = титановый нитрид) - желтого цвета
    • Покрытие ALiXCN (алюминий + титан + хром + нитрид ) – чёрного цвета (увеличивает стойкость инструмента на 20-25 %)
    • TiCN, (титановый карбонитрид) – сине-серое
    • TiAlN (алюминиевый нитрид титана) – серо-голубой или темно-серый или фиолетово-серый
    • Alcrona (AlCrN) ( алюминиевый нитрид хрома) – голубо -серый цвет, представляет собой покрытие без титана для широкого применения при обработке и формовании. Alcrona обладает замечательной износостойкостью при низких скоростях и подаче и при высоких механических нагрузках. На более высоких скоростях, когда важны жесткость и стойкость к окислению, Alcrona превосходит по сравнению с покрытиями на основе титана с рабочей температурой до 1100°C


Сравнительные параметры защитных покрытий

Вид TiN (титановый нитрид) TiCN (титановый карбонитрид) TiAlN (алюминиевый нитрид титана) TiAlN (алюминиевый нитрид титана) TiAlN (алюминиевый нитрид титана)
Твердость по Виккерсу 2400 3500 3400 4500 3300
Показатель шероховатости поверхности (сухая) 0.4 0.2 0.5 0.45 0.30-0.35
Толщина слоя (микрон) 1-5 µm 1-4 µm 1-4 µm 1-4 µm 0.1 µm
Цвет покрытия золотой сине-серый серо-голубой тёмно-серый фиолетово-серый
Критическая температура оксидации 600°C 400°C 1650°C 1200°C 900°C
Характеристики покрытия Универсальное покрытие; хорошая стойкость к износу и коррозии; биосовместимость Твердость и хорошая стойкость к износу при трении Хорошая прочность и защита от коррозии Высокая твердость, термостойкость и коррозионная стойкость Наноповерхность с хорошей термической стойкостью
При заказе пуансонов второго удара для нестандартных головок метизов в соответствии с чертежами заказчика необходимо предоставлять чертежи головок метизов

В случае отсутствия чертежей пуансонов, мы самостоятельно разрабатываем дизайн самого инструмент и оснастки на основании чертежей готовых изделий и технических требований (при этом необходимо уточнить размер посадочных мест для оснастки, модель используемых станков и диаметр проволоки, используемый для высадки крепежа, метизов и деталей)

Примечание: при заказе пуансонов существует минимальная партия заказа, размер которой зависит от типа и размеров заказываемого пуансона, обычно минимальный заказ составляет 50 шт.


Шлиц крестообразный
  • Шлиц крестообразный
  • Шлиц прямой
  • Шлиц комбинированный типа крестообразный + прямой


Шлиц комбинированный типа Pozidriv (PZ)+ прямой
  • Шлиц крестообразный типа Pozidriv (PZ)
  • Шлиц комбинированный типа Pozidriv (PZ)+ прямой


Шлиц шестигранный
  • Шлиц квадратный
  • Шлиц шестигранный
  • Шлиц комбинированный квадратный
  • Шлиц комбинированный шестигранный


Шлиц комбинированный TORX
  • Шестиконечная звезда типа TORX
  • Шлиц комбинированный TORX
  • Шлиц TORX Tamper Resistance


Шлиц TORX Plus AUTOSERT
  • Шлиц TORX Plus
  • Шлиц комбинированный TORX Plus
  • Шлиц TORX PlusTamper Resistance
  • Шлиц TORX Plus AUTOSERT


Шлиц TORX Tamper Resistance
  • Шлиц TORX
  • Шлиц TORX Tamper Resistance


Шлиц TORX Plus
  • Шлиц TORX Plus
  • Шлиц TORX Tamper Resistance
  • Шлиц TORX Plus AUTOSERT


Другие пуансоны, выталкиватели
  • Пуансоны карбидные


Твердосплавный инструмент для холодной высадки
  • Твердосплавный инструмент для холодной высадки


Инструмент данного типа незаменим в метизной отрасли для прессования и нанесения маркировки, а также формирования шлицевого углубления на шляпке самореза или шурупа. Именно шлиц гарантирует качественную передачу крутящего момента от отвертки к крепежу. Сегодня на рынке, помимо классических крестообразных (PH/PZ) или плоских (Slot) вариантов, активно используются антивандальные и специальные конфигурации: внутренний шестигранник, Tri-Wing, четырехлучевые системы.


Наша компания обеспечивает прямые поставки со складов и под индивидуальный заказ напрямую с заводов Тайваня инструмента для штамповки следующих видов профилей:

Прямой шлиц (SL) - наиболее популярный и простейший вид шлица. Представляет собой прямой паз, проходящий через центр головки крепёжного изделия. Недостаток данного шлица в том, что из-за отсутствия чёткой центрации, отвёртка часто вылетает из паза, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.
Крестообразный шлиц Phillips (PH) широко распространенный вид отверстия в крепёжном изделии. Основные разновидности – традиционный Phillips и более современный Pozidriv.
Двойной шлиц Pozi (PZ). Шлиц Pozidriv является улучшенной версией Phillips, и используется в производстве шурупов и саморезов по дереву. Отвёртки Pozidriv при использовании не выталкиваются из шлица – образуется более устойчивое сцепление, которое уменьшает износ биты и самой детали.
Комбинированный шлиц Phillips + прямой шлиц. Это достаточно распространенный шлиц, совмещающий в себе крестообразный и плоский шлицы.
Комбинированный шлиц Pozi + прямой шлиц
Квадратный шлиц Наружный шлиц под квадрат может использоваться в паре с разводными гаечными ключами, обычными гаечными ключами с зевом соответствующего размера, а также 8- или 12-конечными накидными гаечными ключами.
Шлиц JCIS. Один из широко применяемых в радиоэлектронике
Шестигранник Шестигранная форма головки болта предпочтительнее квадратной, так как позволяет вращать болт в труднодоступных местах с минимально доступным углом поворота инструмента. В качестве инструмента используются рожковые ключи, сменные головки, накидные ключи с шестигранным и 12-гранным пазом.
Шестигранный шлиц (HX). Винты с шестигранным шлицем используется в машиностроении, мебельной, авиационной и автомобильной промышленности.
Внутренний шестигранник антивандальный содержит центральный штифт, который препятствует использованию обычных шестигранных ключей и требующий специальной версии с углублением по центру. Центральный штифт также мешает повороту винта маленькой плоской отверткой подходящего размера.
Трехкрылый шлиц (Tri-Wing) Шлиц типа представляет собой трехлучевую фигуру, у которой лучи смещены относительно радиуса, и не сходятся в одной точке, образуя в центре трехгранное углубление. На сегодняшний день данный крепеж можно увидеть в электронных устройствах как защиту от несанкционированного ремонта.
Четырёхкрылый шлиц (Torq-set) крестообразный шлиц для крепежа с высокими требованиями по усилию затяжки. Пазы немного смещены и не пересекаются в одной точке. Хоть это и крестообразный шлиц, отвертки для шлицов типа phillips и pozidriv в него не входят. Крепеж с данным видом шлица используется в военной авиации.
Шлиц двузубая вилка (Spanner head) Спаннер, или шлиц под вилочный ключ вид шлица в виде двух отверстий, или плоского шлица с выступом в центре. Шлиц используется как антивандальный — для крепления лифтовых панелей, досок объявлений и т. д.
Шлиц One Way Шлиц одностороннего действия, также известный как One-way специально спроектирован для возможного вращения только в одном направлении. При попытке откручивания такого крепежа, инструмент будет выталкивать из шлица, при этом для закручивания пригодна обычная отвертка с плоским шлицем.
Шестилучевая звездочка Torx (TX). Этот шлиц способен передавать большой момент вращения без деформации биты и инструмента. Крепёж со шлицем TX обычно используется в технике: автомобилях, велосипедах, тормозных системах, разнообразных сборных металлических конструкциях, жёстких дисках компьютеров, банкоматах, потребительской электронике и топливной аппаратуре.
Шестилучевая звездочка Torx Plus - патентованная улучшенная версия шлица типа Torx. Имеет укороченные лучи, обеспечивая еще больший момент затяжки и уменьшая нагрузку на инструмент. Существует версия как внутреннего шлица, так и наружного.
Шлиц Torx Tamper. Шестилучевая звездочка с центрирующим штифтом (TXH) предотвращает непреднамеренное снятие шурупа
Комбинированный шлиц Torx + прямой шлиц Крепежные изделия с таким комбинированным шлицем дают все преимущества звездообразного шлица при производстве, и удобство при ремонте, позволяя обойтись только плоской отверткой. Головка винта имеет буртик по краю, который не дает плоской отвертке соскальзывать за пределы шлица.
Шлиц Polydrive Шлиц polydrive, также известный как RIBE, представляет собой звездообразный шлиц с закругленными вершинами звезды. Применяется в автомобильной промышленности для задач, требующих высокого момента затяжки.
Шлиц Тройной квадрат (XZN) получен наложением трех квадратов со взаимным поворотом на 30°. Полученная 12-конечная звезда имеет угол 90° при вершине. Размер квадрата аналогичен применяемому в шлице Робертсона, поэтому крепеж может быть повернут отверткой для системы Робертсона, но с значительно меньшим максимально допустимым моментом.
Шлиц двенадцатилучевая "звездочка" устаревший, преимуществом шлица было отсутствие выталкивания инструмента, что обеспечило использование шлицов в задачах требующих помимо антивандальности высоких значений затягивающего момента.
Шлиц двенадцатилучевой (Double Hex) Шлиц получен наложением двух шестигранников с образованием 12-гранной звезды и может быть повернут при помощи обычного шестигранника. Потенциально такой шлиц можете передавать больший крутящий момент, чем простой шестигранник, но требует высокой точности изготовления и качества металла, во избежание срыва граней.
Шлиц внутренний Bristol Преимуществом конструкции данного шлица являетсся правильный перпендикулярный, а не касательный вектор приложения силы при вращении шлица инструментом, что минимизирует опасность срыва шлица. По этой причине шлиц типа «Бристоль» используется в мягких металлах.
Шлиц Pentalobe — пятилучевой шлиц, разработанный компанией Apple и используемый ею в своих продуктах для ограничения несанкционированной разборки.
Комбинированный квадратный шлиц + прямой шлиц
Комбинированный крестообразный шлиц + квадратный шлиц
Квадратный шлиц Robertson (SQ). Сейчас конструкция шлицевого зажима с рабочей частью квадратного сечения, применяется для головок слесарного инструмента и в крепёжных изделиях. Шлиц Робертсона предназначен для быстрой смены головок ручного инструмента с высокой надежностью.
Шлиц с треугольной головкой (TR) и прочие шлицы  специальной формы - вид секретного шлица, используемый железнодорожными, пожарными службами, а также в радиоэлектронике.
