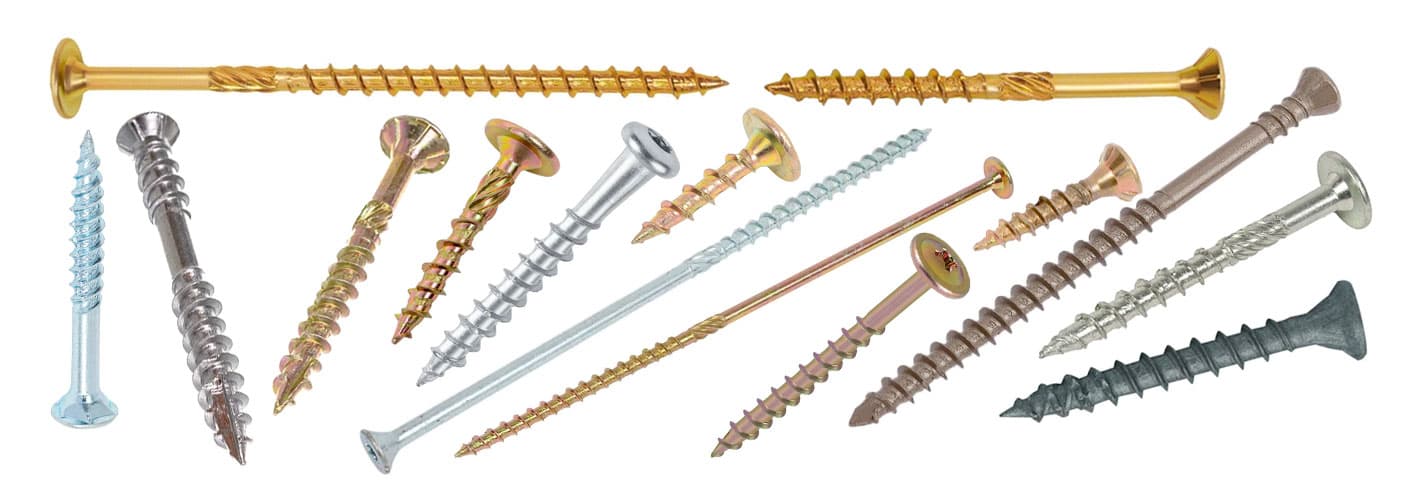

ХОЛОДНОВЫСАДОЧНЫЕ СТАНКИ ДЛЯ ПРОИЗВОДСТВА САМОРЕЗОВ С ОСТРЫМ НАКОНЕЧНИКОМ
Изготовление саморезов с острым наконечником предусматривает два основных этапа: формирование заготовки на холодновысадочном оборудовании и последующую накатку резьбы на резьбонакатном станке.
Для производства саморезов с наконечником в виде сверла также дополнительно требуется отдельное оборудование, предназначенное для формирования сверла самореза.
Рекомендуемая комплектация оборудования для производства саморезов с острым наконечником
| Наименование оборудования | Кол-во | Примечание |
|---|---|---|
| Холодновысадочный станок в защитном кожухе LC-20F | 1 к-т | максимальная длина заготовки 102 мм |
| Комплект инструмента | 1 к-т | |
| Размотчик проволоки | 1 шт | |
| Рабочее освещение | 1 шт | |
| Инструменты для ТО | 1 к-т | |
| Инвертер для LC-20F | 1 к-т | опционально |
| Резьбонакатный станок в защитном кожухе AR-25THC | 1 к-т | максимальная длина заготовки 102 мм |
| Комплект инструмента | 1 к-т | |
| Инструменты для ТО | 1 к-т | |
| Инвертер для AR-25THC | 1 к-т | опционально |
| Устройство для удаления стружки для AR-25THC | 1 к-т | опционально |
| Станок для формирования сверла саморезов DF-235 | 1 к-т | максимальная длина заготовки 220 мм |
Холодновысадочный станок с защитным кожухом LC-20F
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Длина хода ползуна | Производительность, шт./мин. | Диаметр основной матрицы | Диаметр отрезной матрицы | Первый пуансон | Второй пуансон | Мощность основного двигателя | Масляный насос | Параметры, Д × Ш × В, см |
Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LC-20F | 4~6 мм | 76 мм | 124 мм | 80~100 | 45 мм | 25 мм | 36 мм | 36 мм | 3 л.с. | ¼ л.с. | 240 × 140 × 150 | 2775 | 2280 |
| 102 мм | 160 мм | 265 × 140 × 188 | 3250 | 3400 |
Высокоскоростной резьбонакатный станок с защитным кожухом AR-25THC
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Производительность, шт./мин. | Размеры плашек | Мощность основного двигателя | Параметры, Д × Ш × В, см |
Вес нетто, кг |
Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|
| AR-25THC | 4~8 мм | 102 мм | 80~100 | 25 × 102 × 127~140 | 7 ½ л.с. | 230 × 180 × 200 | 2450 | 2600 |
Станок для формирования сверла саморезов DF-235
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Производительность, шт./мин. | Размер плашек | Мощность основного двигателя | Контроль за скоростью | Режим управления | Подача заготовки | Габариты станка, Д × Ш × В, см |
Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DF-235 | 2.8-6.3 мм | 9.15-220 мм | 100~500 | 25 × 102 × 127~1405 | 10 л.с. / 7.5 кВт / 6 фаз | инвертор | Автоматический (ПЛК) | вибрационный бункер, Ø720 мм | 200 × 240 × 200 | 2520 | 2845 |

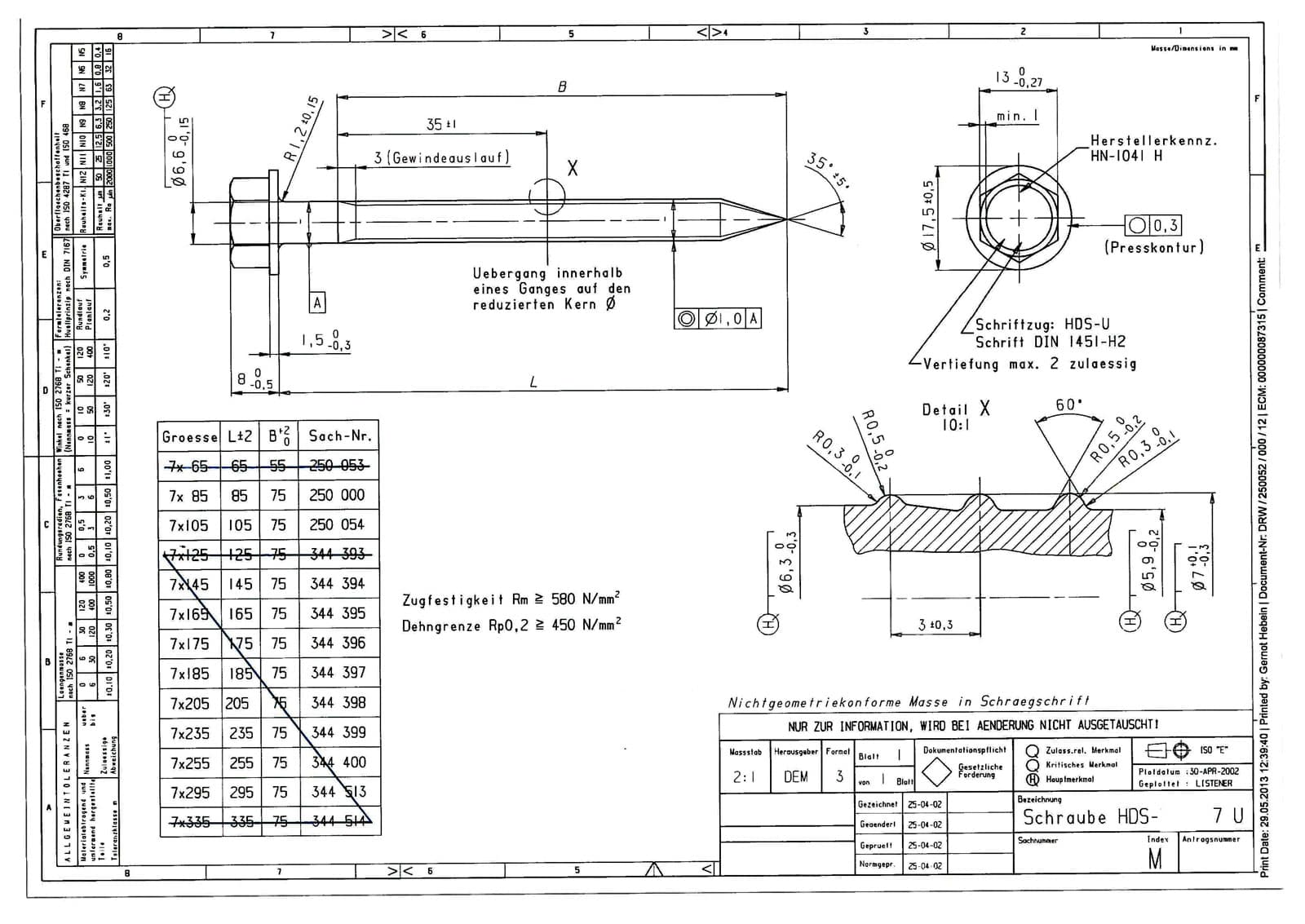

Пример чертежа самореза с острым наконечником
