Общая информация о формировании резьбы на гайках

Гайки – один из самых распространенных видов крепежных изделий. Они являются важным элементом резьбовых соединений и широко используются в различных отраслях.

Гайки могут изготавливаться при помощи разных технологий производства, таких как токарная обработка, горячая штамповка, холодная высадка и т.д. Все эти методы позволяют получать заготовки необходимой формы (круглой, квадратной или шестигранной), однако главным функциональным элементом гайки является резьба, обеспечивающая создание надежного соединения.

Формирование резьбы представляет собой процесс, выполняемый либо с удалением материала (стружкообразованием), либо методом пластической деформации (накатки), в результате чего на поверхности формируются винтовые канавки. Наиболее распространённым и универсальным способом получения внутренней резьбы на гайках является удаление материала, также называемое нарезкой резьбы.

К основным методам формирования резьбы относятся:

• Нарезка резьбы метчиками
• Обработка на токарном станке
• Фрезерование дисковыми и червячными фрезами
• Нарезка с применением резьбонарезных головок
• Вихревая обработка
• Формирование резьбы методом накатки с использованием резьбонакатных головок
• Формирование резьбы методом накатки с использованием бесстружечных метчиков

Существует большое разнообразие типов и размеров гаек, поэтому и спектр оборудования для нарезки и накатки резьбы достаточно широк. Как производителю определить оптимальный способ получения резьбы? На практике выбор нередко осуществляется опытным путем: если один метод не обеспечивает требуемого результата, переходят к другому. Каждая технология формирования резьбы на гайках имеет свои преимущества, ограничения и область наиболее частого применения. Ключевой момент - перед началом работ необходимо проанализировать доступное оборудование, рассчитать затраты на инструмент, оценить длительность производственного цикла, а также ресурс используемой оснастки.

Нарезка резьбы метчиками

Преимущества и недостатки нарезки внутренней резьбы на гайки при помощи метчиков:

• Использование гаечных метчиков является наиболее распространенным и экономичным решением для массового производства стандартных гаек.
• Гаечные метчики подходят для обработки большинства конструкционных материалов твердостью до 65 HRC.
• Инструмент позволяет нарезать резьбу в отверстиях глубиной более трех диаметров.
• Скорость обработки выше, чем при использовании фрезерования, так как окончательный профиль формируется за один рабочий ход.
• Нарезка является непрерывной или циклической; благодаря длинной заборной части нагрузка на режущие кромки распределяется равномерно.

• При нарезке резьб больших диаметров требуется оборудование с высоким крутящим моментом из-за большой площади контакта инструмента с металлом.
• Процесс сопровождается обильным образованием стружки. При обработке вязких материалов (алюминий, нержавеющие и низкоуглеродистые стали) критически важно обеспечить её отвод, чтобы избежать заклинивания и поломки метчика.
• При работе с отверстиями M6 и менее риск поломки возрастает из-за хрупкости инструмента и малого объема канавок для выхода стружки.
• Инструмент жестко ограничен заданным диаметром и шагом; один метчик предназначен только для одного типоразмера резьбы.
• Применение специализированных смазочно-охлаждающих технологических средств является обязательным для снижения трения, отвода тепла и удаления стружки.

Формирование резьбы методом накатки с использованием бесстружечных метчиков

Преимущества и недостатки накатки внутренней резьбы на гайки при помощи бесстружечных метчиков:

• Накатка резьбы на специализированных автоматах является наиболее скоростным методом массового производства гаек.
• Бесстружечные метчики (расткатники) формируют профиль методом пластической деформации, а не снятия слоя металла. Это полностью исключает риск поломки инструмента из-за скопления стружки в отверстии.
• Применение бесстружечных метчиков позволяет добиться минимальной шероховатости и высокой геометрической точности резьбы.
• В процессе деформации структура металла перераспределяется, создавая эффект наклепа. Это упрочняет поверхностный слой и повышает устойчивость резьбы на срез и износ.

• Данная технология эффективно работает только с заготовками, твердость которых не превышает 40 HRC.
• Успешное формирование профиля напрямую зависит от способности материала к деформации. Металлы с низкой пластичностью (хрупкие чугуны, некоторые литейные сплавы) не могут обрабатываться этим методом.
• Процесс раскатывания требует значительно большего крутящего момента и мощности привода, чем нарезка. Инструмент должен быть зафиксирован максимально надежно.
• Диаметр отверстия внутри гайки должен строго соответствовать заданным параметрам (требования гораздо строже, чем для обычного метчика), так как от объема излишков металла зависит полнота профиля и нагрузка на инструмент.
• Резьба, полученная этим методом, может быть запрещена к использованию в некоторых отраслях, таких как аэрокосмическая и медицинская промышленность. Это связано с формированием характерного «раздвоенного» гребня (U-образного занижения) на вершине витка, который может стать источником микротрещин или скопления загрязнений.

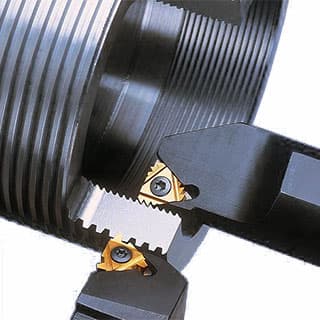

Формирование резьбы на гайках методом токарной обработки

Токарная обработка - это универсальный метод, который незаменим в тех случаях, когда использование метчиков невозможно или экономически нецелесообразно. Процесс реализуется на токарных или многоцелевых станках с использованием резьбовых резцов - либо монолитных (расточного типа), либо со сменными твердосплавными пластинами. Этот метод является приоритетным для штучного выпуска деталей или изготовления небольших партий.

• Данный способ позволяет выполнять нарезку резьбы на гайках из широкого спектра металлов и сплавов, включая закаленные стали высокой твердости и абразивные материалы, которые быстро выводят из строя стандартные метчики.
• При использовании стальных державок допустимая глубина отверстия составляет до трёх диаметров. Применение антивибрационных твердосплавных державок позволяет успешно работать с глубиной до пяти диаметров и более без потери точности.
• Один и тот же инструмент (при условии настройки станка) позволяет нарезать резьбу с различным шагом, заходом и направлением. Параметры определяются синхронизацией вращения шпинделя и продольной подачи суппорта.

• По сравнению с гайконарезными станками, токарная обработка отличается невысокой скоростью. Попытки чрезмерно ускорить процесс могут привести к критическим нагрузкам на привод и узлы шпинделя станка.
• Для обеспечения точности профиля требуется прецизионная настройка подачи, строгое соблюдение шага и идеальная соосность резца относительно оси отверстия.
• Операция характеризуется значительной трудоемкостью, так как полный профиль резьбы обычно формируется за несколько проходов, что увеличивает время цикла.
• Удаление отходов из зоны резания является основной проблемой, особенно в глухих отверстиях. Скопление стружки внутри детали может привести к повреждению резьбы или поломке режущей кромки резца.
• Процесс требует интенсивной подачи смазочно-охлаждающей жидкости (СОЖ) для эффективного отвода тепла из зоны контакта и облегчения выхода стружки из глубоких полостей.

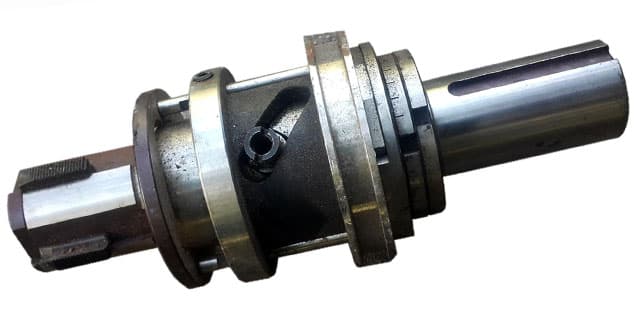

Нарезка резьбы с применением резьбонарезных головок

Формирование резьбы при помощи резьбонарезных головок - это один из наиболее совершенных и высокотехнологичных методов обработки, сочетающий в себе точность и колоссальную производительность. Инструмент представляет собой прецизионный механизм, оснащенный набором резьбовых гребенок. Эти гребенки выполняют функции режущих и калибрующих элементов, имитируя работу зубьев метчика, но с возможностью настройки.

• Данная оснастка позволяет формировать практически любые типы резьб (метрические, дюймовые, трапецеидальные) при условии установки соответствующего комплекта ножей (гребенок).
• Использование головок на резьбонарезных станках повышает производительность в 3–4 раза по сравнению с использованием плашек. Это достигается за счет исключения этапа обратного свинчивания: головка автоматически раскрывается после завершения прохода.
• Благодаря механизму автоматического разведения гребенок внутрь корпуса, отвод инструмента происходит мгновенно, что экономит время цикла и бережет ресурс станка.
• Конструкция головки позволяет устанавливать гребенки разных типоразмеров в один и тот же корпус, что делает данный способ гибким решением для переналадки производства.
• Данный метод обеспечивает повышенный класс точности резьбы, минимизируя отклонения по шагу и диаметру.
• Применение резьбонарезных головок ориентировано на крупносерийное и массовое производство, где критически важна минимальная себестоимость одной единицы при стабильном качестве.
• Вставные гребенки отличаются высокой долговечностью. Их можно многократно перетачивать по передней грани, что значительно продлевает срок службы комплекта в сравнении с монолитными метчиками.
• Конструкция позволяет оперативно регулировать диаметр нарезаемой резьбы и, при необходимости обработки сверхпрочных материалов, выполнять нарезку в два прохода без смены инструмента.
• Резьбовой профиль гребенок формируется методом шлифования. Это гарантирует идеальную геометрию режущих кромок и, как следствие, низкую шероховатость и высокую аккуратность готовой резьбы.

• Сложность устройства обуславливает его относительно высокую стоимость.
• Работа с головками требует от станка строгого соблюдения норм точности. Любое биение шпинделя или нарушение соосности головки и заготовки ведет к быстрому износу гребенок и получению бракованной продукции.

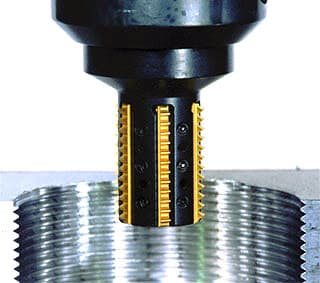

Формирование резьбы на гайках методом фрезерования

Резьбофрезерование - это современный и высокотехнологичный метод, который обеспечивает максимальную гибкость процесса, особенно на станках с ЧПУ. Для работы применяются либо монолитные твердосплавные фрезы, либо корпуса со сменными пластинами. Многовитковые инструменты формируют полный резьбовой профиль за один программный цикл (один обход по спирали), в то время как одновитковые фрезы нарезают один шаг резьбы за каждый оборот.

• Данный метод позволяет успешно работать с материалами твердостью до 65 HRC.
• Использование фрез позволяет формировать резьбу на гайках практически любого диаметра - от 1.5 мм до особо крупных размеров.
• Инструмент с определенным шагом может нарезать резьбу в отверстиях любого диаметра при условии совпадения этого шага. При использовании одновитковых фрез (гребенок) ограничений нет ни по диаметру, ни по шагу резьбы – все параметры задаются программой станка.
• Специализированные износостойкие покрытия позволяют одной и той же фрезе эффективно обрабатывать различные группы материалов - от алюминия до титановых сплавов и нержавеющих сталей.
• Одновитковая фреза является универсальной: она подходит для глухих и сквозных отверстий, а также позволяет программно переключаться между правой и левой резьбой без смены оснастки.
• Благодаря пониженному крутящему моменту (по сравнению с метчиками) одновитковые фрезы могут нарезать резьбу на гайках глубиной до 20 диаметров, при учёте использования специальных антивибрационных оправок.
• Плоский торец фрезы позволяет нарезать резьбу почти до самого дна глухого отверстия. В случае поломки инструмент не заклинивает в детали (что может произойти с метчиком), и его остатки легко извлекаются.
• Существуют специальные «сверло-фрезы», которые представляют собой комбинированный инструмент и за один цикл могут выполнять сверление, снятие фаски и нарезку резьбы.
• Стружка при фрезеровании получается мелкой и сегментированной, поэтому её удаление из зоны резания не вызывает затруднений даже при глубокой обработке.
• отвод стружки обычно не является проблемой при нарезании резьбы фрезами

• Скорость формирования резьбы фрезой, как правило, ниже, чем при использовании метчиков, из-за необходимости перемещения инструмента по сложной винтовой траектории.
• Применение фрез требует наличия у станка специальной программы.
• Из-за естественного износа кромок диаметр резьбы может постепенно уменьшаться. Оператор должен регулярно проводить замеры калибрами и вносить коррекции на радиус инструмента в систему станка.
• Процесс характеризуется несбалансированными силами резания. При большой глубине гайки на фрезу действует значительная отжимающая сила, что может привести к конусности резьбы, вибрациям, сколам на кромках или поломке инструмента малого диаметра.

Формирование резьбы на гайках методом шлифования

Шлифование является прецизионным методом обработки гаек для создания сверхточной резьбы. Основными изделиями, требующими такой обработки, являются эталонные резьбовые калибры, а также высоконагруженные гайки стандартных и шарико-винтовых передач. Процесс реализуется на специализированных внутришлифовальных станках.

• Современное оборудование позволяет настраивать профиль и параметры шлифования для формирования широкого спектра типов резьбы на одном и том же станке.
• Как правило, обработка методом внутреннего шлифования охватывает диаметры от 10 до 500+ мм, что позволяет работать как с миниатюрными гайками, так и с крупногабаритными деталями тяжелого машиностроения.
• Шлифование обеспечивает наивысшие классы точности и минимальную шероховатость витков резьбы, что критически важно для минимизации трения и люфтов в передачах.

• Внедрение данного метода в производство требует приобретения дорогостоящих узкоспециализированных станков, что является экономически выгодно только в высокоточном или серийном производстве.
• При шлифовании образуется мелкодисперсная взвесь (шлам), состоящая из частиц металла и абразива. Для сохранения качества поверхности необходим непрерывный и интенсивный смыв этих отходов из зоны контакта.
• Для достижения высокой точности станок должен обладать исключительной статической и динамической жесткостью, а также обеспечивать идеальную плавность и точность перемещений по осям. Кроме этого, использование прецизионных шпинделей требует обязательного оснащения термодатчиками.
