СЕГМЕНТНЫЕ ФОРМИРУЮЩИЕ МАТРИЦЫ ДЛЯ ГАЕК

Быстрый износ оснастки и частые технологические паузы на переналадку многопозиционных гайковысадочных автоматов существенно увеличивают себестоимость метизной продукции. Преодолеть эти ограничения позволяют сборные сегментные формирующие матрицы для гаек. За счет распределения механических напряжений по составным элементам и зеркальной микрополировки рабочей зоны сердечника инструмент гарантирует стабильную геометрию граней даже при экстремальных нагрузках холодной высадки.

Оснащение матриц встроенным контуром маслоотделения предотвращает гидроудары и налипание металлической микропыли. Практический ресурс составной конструкции наглядно подтверждается производственными испытаниями: при непрерывной штамповке стандартной шестигранной гайки DIN 934 типоразмера М6 сегментный инструмент демонстрирует наработку до 13 млн штук, тогда как ресурс цельных аналогов редко превышает 4 млн изделий.

Преимущества и специфика применения сегментных матриц для высадки гаек

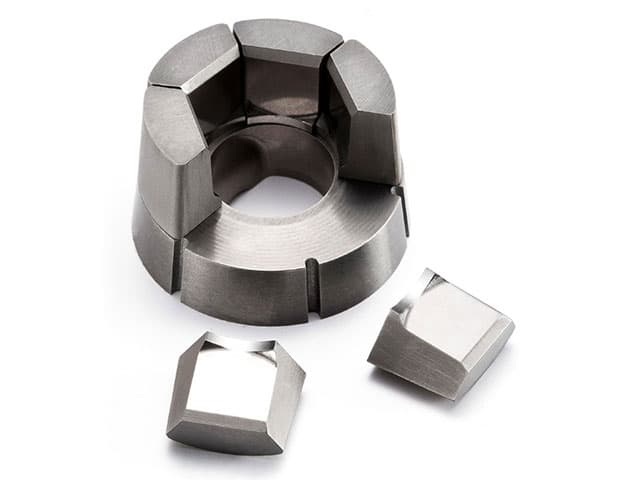

Почему сегментированная конструкция служит в 3 раза дольше цельной?

В цельной матрице концентраторы напряжений на внутренних углах шестигранника быстро приводят к усталостным микротрещинам. Сборная сегментная структура эффективно демпфирует ударные нагрузки, компенсирует радиальное расширение и исключает внезапный раскол твердосплавной вставки.

Какую роль играет встроенная система маслоотделения?

В процессе скоростной высадки избыточная смазка скапливается в закрытой полости и создает гидравлическое сопротивление, искажая форму торцов гайки. Отводные каналы своевременно отводят излишки СОЖ и масла, стабилизируя высоту и фаски готового крепежа.

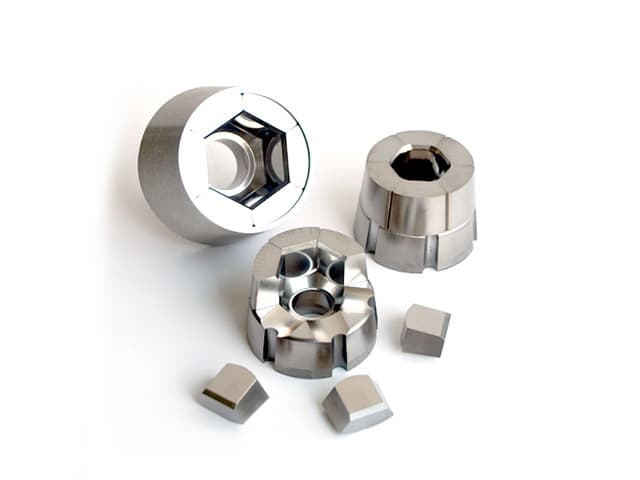

Возможна ли замена отдельных изношенных сегментов матрицы?

Да, модульный принцип позволяет производить прецизионную перекомплектацию рабочей вставки без замены наружного бандажного кольца, что заметно снижает эксплуатационные затраты инструментального цеха.

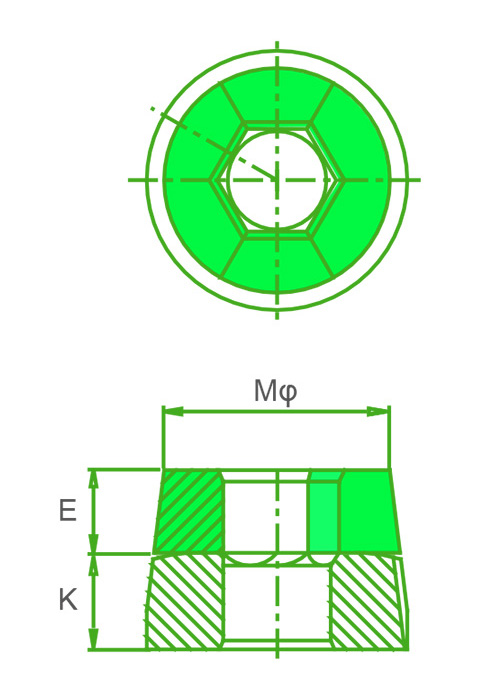

Формообразующая матрица для гаек серии RG-004H

MØ	Верхний блок матрицы (E)	Нижний блок матрицы (K)
17.52	7	7
22.42	6-8	9
26.15	7-11	11
30.90	7-13	13
36.78	10	15
41.12	14	18
48.79	11-18	21
53.22	20	24
58.40	19-22	27
67.00	33	27
70.00	23	27
76.00	31	34

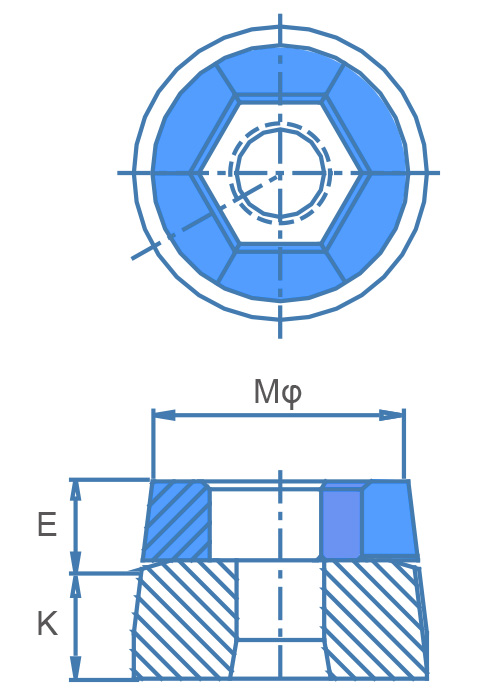

Формообразующая матрица для гаек серии RG-019H

MØ	Верхний блок матрицы (E)	Нижний блок матрицы (K)
17.52	7	9
22.42	8	9
26.15	10-11	11
30.90	7	13
36.78	11-16	15
41.12	13-17	18
48.79	18-19	21
53.22	18-24	24
58.40	15-27	24, 27
67.00	30	24
70.00	26-28	27
76.00	32	34

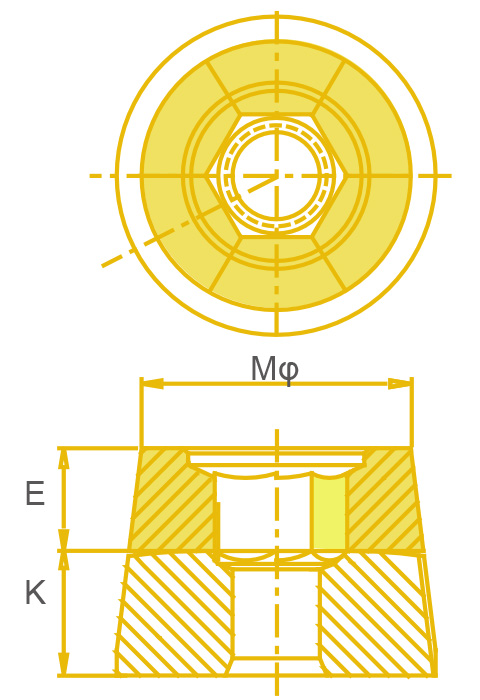

Формообразующая матрица для гаек серии RG-208

MØ	Верхний блок матрицы (E)	Нижний блок матрицы (K)
17.52	6	9
22.42	6	9
26.15	7.4	11
30.90	13	13
36.78	7.5	15
41.12	13	18
48.79	17	21
53.22	20	24
58.40	18	27
67.00	17	27
70.00	22	27
76.00	17	24

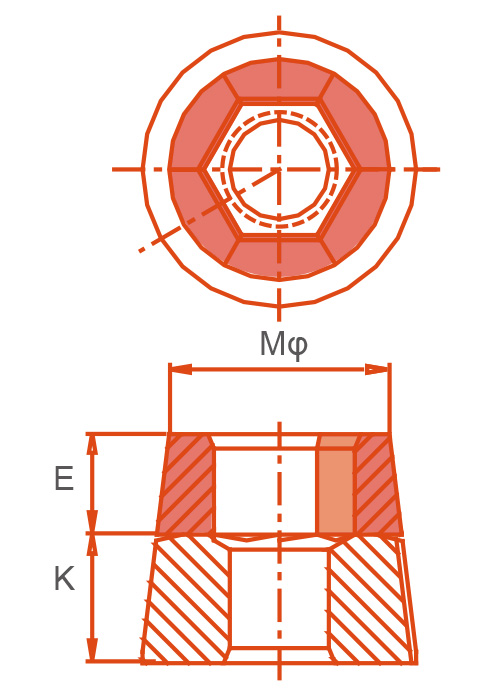

Формообразующая матрица для гаек серии RG-999H

MØ	Верхний блок матрицы (E)	Нижний блок матрицы (K)
17.52	7	9
22.42	7	9
26.15	8	13
30.90	12	13
36.78	13	15
41.12	17	18
48.79	16	21
53.22	17	24
58.40	23	27
67.00	38	27
70.00	27	27
76.00	17	34

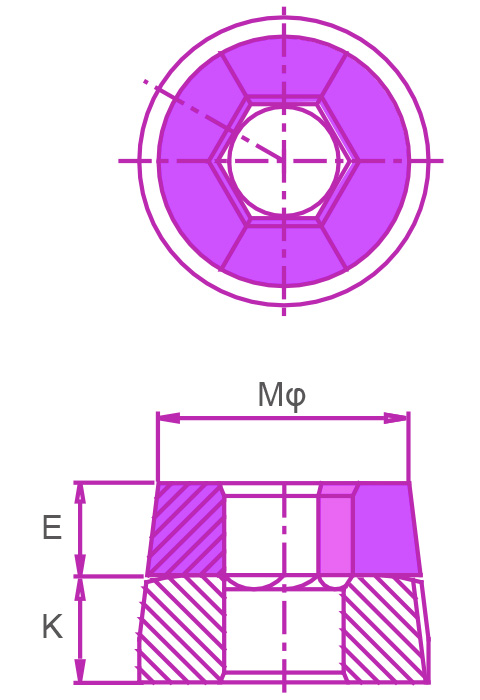

Формообразующая матрица для гаек серии RG-404H

MØ	Верхний блок матрицы (E)	Нижний блок матрицы (K)
17.52	6	9
22.42	8	9
26.15	7-10	11, 13
30.90	9-15	13-18
36.78	8-14	15-24
41.12	12-18	18-24
48.79	17-20	21
53.22	18	27
58.40	22	27
67.00	25	34
70.00	20	30

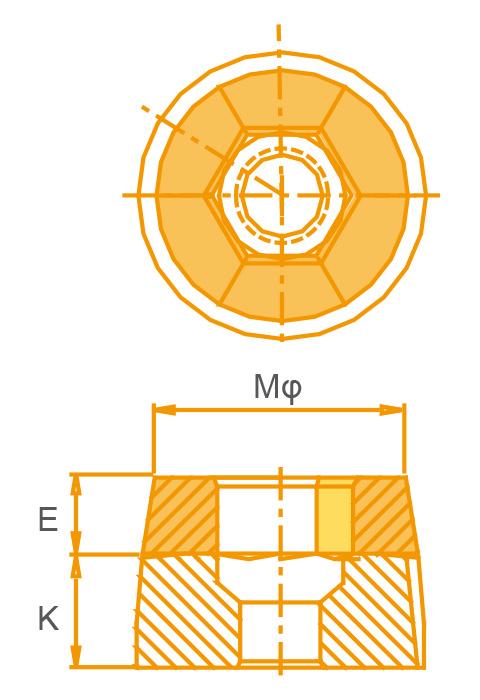

Формообразующая матрица для гаек серии RG-125H

MØ	Верхний блок матрицы (E)	Нижний блок матрицы (K)
17.52	6	9
22.42	8	9
26.15	7-10	11, 13
30.90	9-15	13-18
36.78	8-14	15-24
41.12	12-18	18-24
48.79	17-20	21
53.22	18	27
58.40	22	27
67.00	25	34
70.00	20	30
