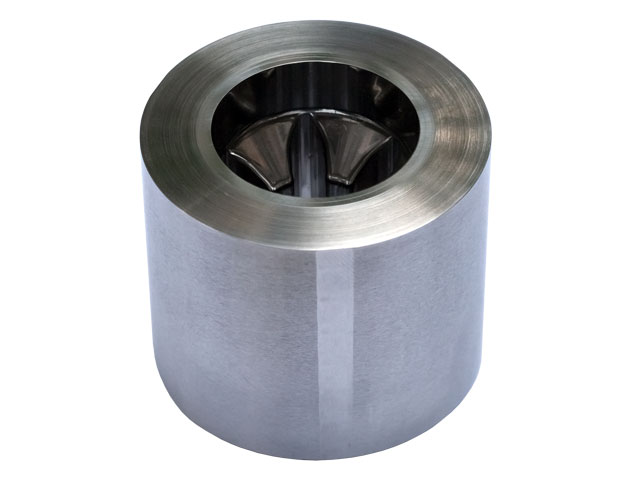

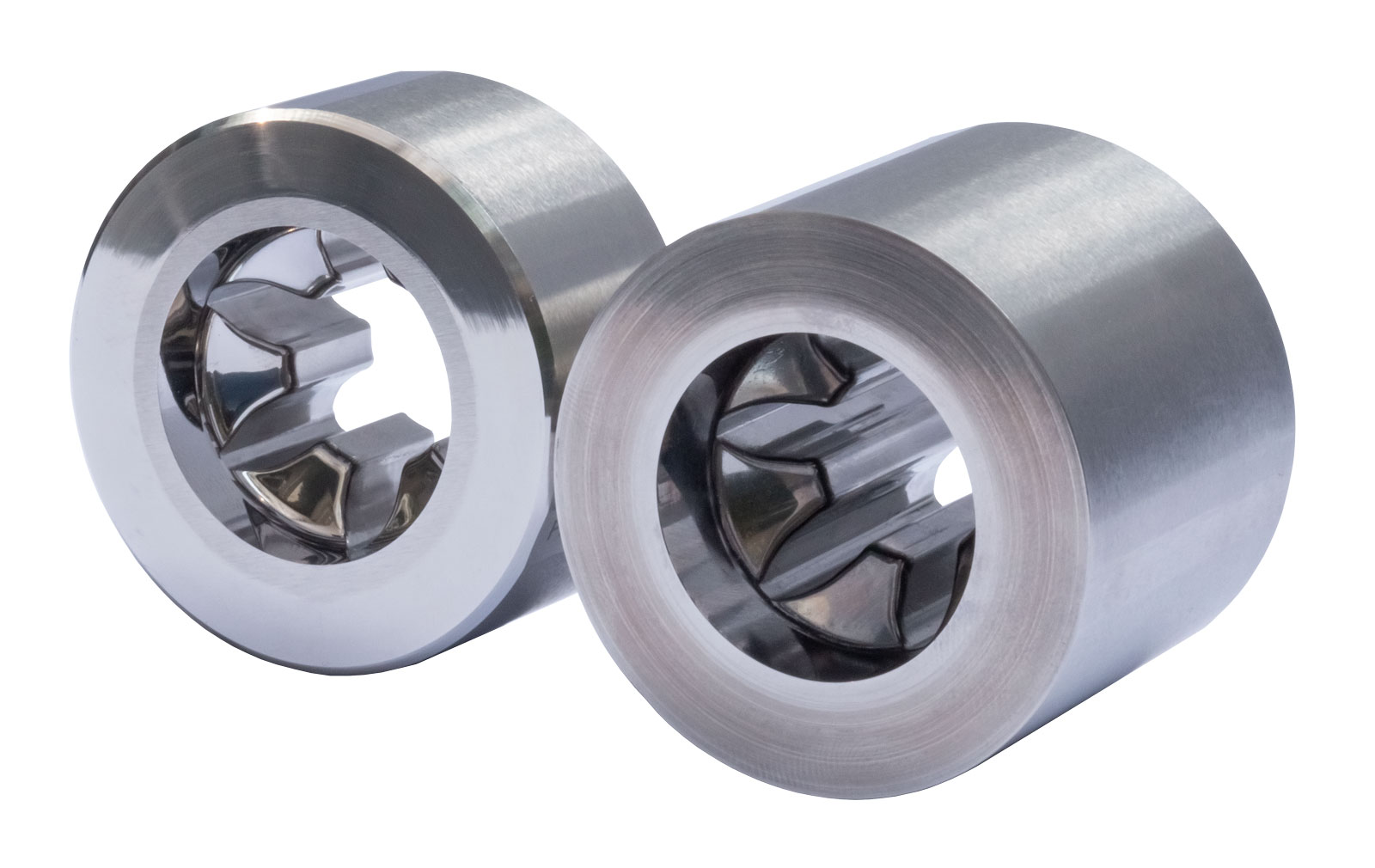

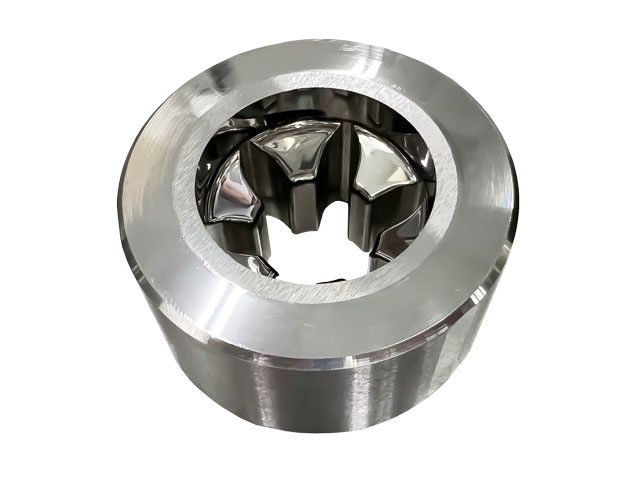

ВЫСАДОЧНЫЕ МАТРИЦЫ TORX ДЛЯ ХОЛОДНОВЫСАДОЧНЫХ СТАНКОВ
При производстве крепежа с внутренним профилем Torx ключевым фактором качества становится высадочная матрица для холодновысадочного станка. Неточный профиль шестилучевой звезды приводит к массовому браку, а ускоренный износ сердцевины — к незапланированным остановкам линии. Представленные ниже матрицы спроектированы для формирования стабильного углубления типа Six-Lobe в головках болтов и винтов при высокоскоростной холодной высадке.
- Допуск профиля шестилучевой звезды критичен для стабильного заполнения металла при высадке — контроль геометрии выполняется на каждом этапе изготовления матрицы с точностью до микрон.
- Финишная обработка рабочей полости, включая зону сердцевины, проводится по фирменной технологии полировки, которая минимизирует налипание материала заготовки и увеличивает стойкость инструмента в несколько раз.
Практические рекомендации по эксплуатации матриц Torx
Как продлить ресурс матрицы с профилем шестилучевой звезды?
Регулярно контролируйте состояние сердцевины — именно она подвергается максимальным нагрузкам при формировании звёздочки. Используйте рекомендованные смазки для холодной высадки и не превышайте расчётную скорость подачи заготовки. Своевременная замена матрицы при первых признаках износа предотвращает лавинообразное разрушение профиля.
Чем матрица Torx отличается от матрицы под обычный внутренний шестигранник?
Профиль Six-Lobe (Torx) имеет шесть закруглённых лучей вместо шести плоских граней. Это создаёт более равномерное распределение нагрузки при затяжке и требует от матрицы повышенной точности радиусных переходов между лучами и центральной осью.
Как подобрать типоразмер матрицы под конкретный крепёж?

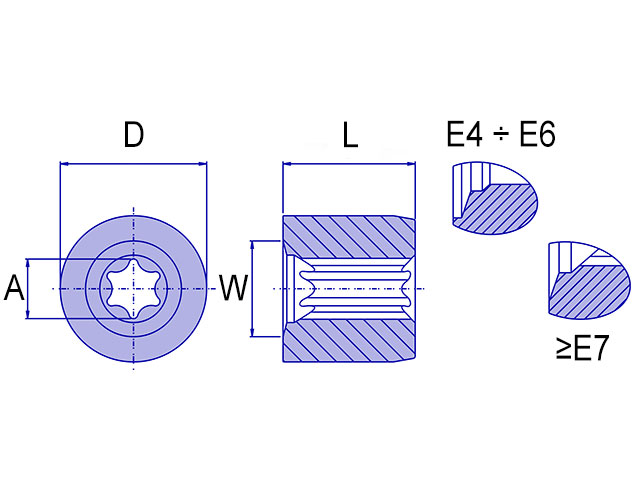

Ориентируйтесь на обозначение E-размера (E04–E44) в чертеже изделия. Размер «A» в таблице ниже соответствует диаметру описанной окружности профиля, «W» — ширине между противоположными лучами. Подбирайте матрицу строго по спецификации, чтобы обеспечить прохождение калибров на готовом крепеже.
| Артикул | Типоразмер | A | D | W | L |
|---|---|---|---|---|---|
| мм | мм | мм | мм | ||
| RG-7001-04 | E04 | 3.70 | 12.70 | 5.54 | 12.70 |
| RG-7001-05 | E05 | 4.59 | 15.88 | 6.60 | 12.70 |
| RG-7001-06 | E06 | 5.56 | 15.88 | 7.54 | 12.70 |
| RG-7001-07 | E07 | 6.01 | 19.05 | 11.10 | 19.05 |
| RG-7001-08 | E08 | 7.28 | 19.05 | 12.37 | 19.05 |
| RG-7001-10 | E10 | 9.21 | 25.40 | 15.52 | 25.40 |
| RG-7001-11 | E11 | 9.88 | 25.40 | 16.03 | 25.40 |
| RG-7001-12 | E12 | 10.97 | 31.75 | 17.12 | 25.40 |
| RG-7001-14 | E14 | 12.69 | 31.75 | 18.59 | 25.40 |
| RG-7001-16 | E16 | 14.52 | 31.75 | 21.64 | 25.40 |
| RG-7001-18 | E18 | 16.38 | 31.75 | 23.17 | 25.40 |
| RG-7001-20 | E20 | 18.17 | 38.10 | 26.34 | 38.10 |
| RG-7001-24 | E24 | 21.84 | 38.10 | 31.12 | 38.10 |
| RG-7001-28 | E28 | 25.40 | 50.80 | 35.87 | 38.10 |
| RG-7001-32 | E32 | 28.90 | 50.80 | 40.64 | 44.45 |
| RG-7001-36 | E36 | 32.51 | 50.80 | 45.39 | 44.45 |
| RG-7001-40 | E40 | 36.06 | 57.15 | 50.17 | 44.45 |
| RG-7001-44 | E44 | 39.67 | 63.50 | 54.92 | 44.45 |
