ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ГВОЗДЕЙ
Комплексная линия производства барабанных (бобинных) гвоздей для пневмопистолета.
Применение гвоздей в ленте (бобине)
Барабанные гвозди для пневматических пистолетов широко применяются в различных отраслях, например, при сборке деревянных изделий. Для сбора деревянной тары особенно часто используются реечные гвозди с круглой шляпкой, соединённые на пластиковой ленте под углом 21° (DIN EN10230 PE-Strips). Для монтажа кровельных покрытий используют пневматические пистолеты со специальными кровельными гвоздями. Кроме того, существуют толевые гвозди, которые отличаются диаметром шляпки и стержня и предназначены для специфических задач, к примеру, для соединения тонких или деликатных материалов или крепления специальных конструкций.
Другие области применения барабанных гвоздей включают в себя изготовление деревянных каркасов, заборов, ограждений, кабельных барабанов, поддонов, а также деревянных домов. При производстве каркасных конструкций и строительстве деревянных зданий популярным решением являются реечные гвозди с D-образной шляпкой, склеенные на бумажной ленте под углом 34°.
Shanghai CFA-Machinery предлагает комплексные линии «под ключ» для производства гвоздей, включая оборудование для холодной высадки, накатки резьбы и сборки готовых гвоздей в барабанные обоймы для пневматических гвоздезабивных пистолетов, с производительностью до 2500 шт/мин.
Комплектация линии для производства гвоздей в ленте
Производственная линия для изготовления гвоздей в ленте включает в себя три ключевых компонента:
- Высадочное оборудование для производства гвоздей методом холодной высадки.
- Резьбонакатное оборудование для формирования резьбы на гвоздях (например, при выпуске винтовых гвоздей или гвоздей с кольцевой резьбой).
- Оборудование для сборки гвоздей в барабанную обойму посредством сварки стальной проволокой для пневматических гвоздезабивных пистолетов (высокоскоростные станки-коллаторы).
Особенности оборудования
- Оборудование может поставляться как отдельно, по компонентам так и под ключ (3 в 1).
- Важной особенностью оборудования является его высокая производительность до 2500 шт/мин
- Срок изготовления линии оборудования под ключ составляет 3-4 месяца.
Высокоскоростное холодновысадочное оборудование для производства гвоздей (компонент 1)

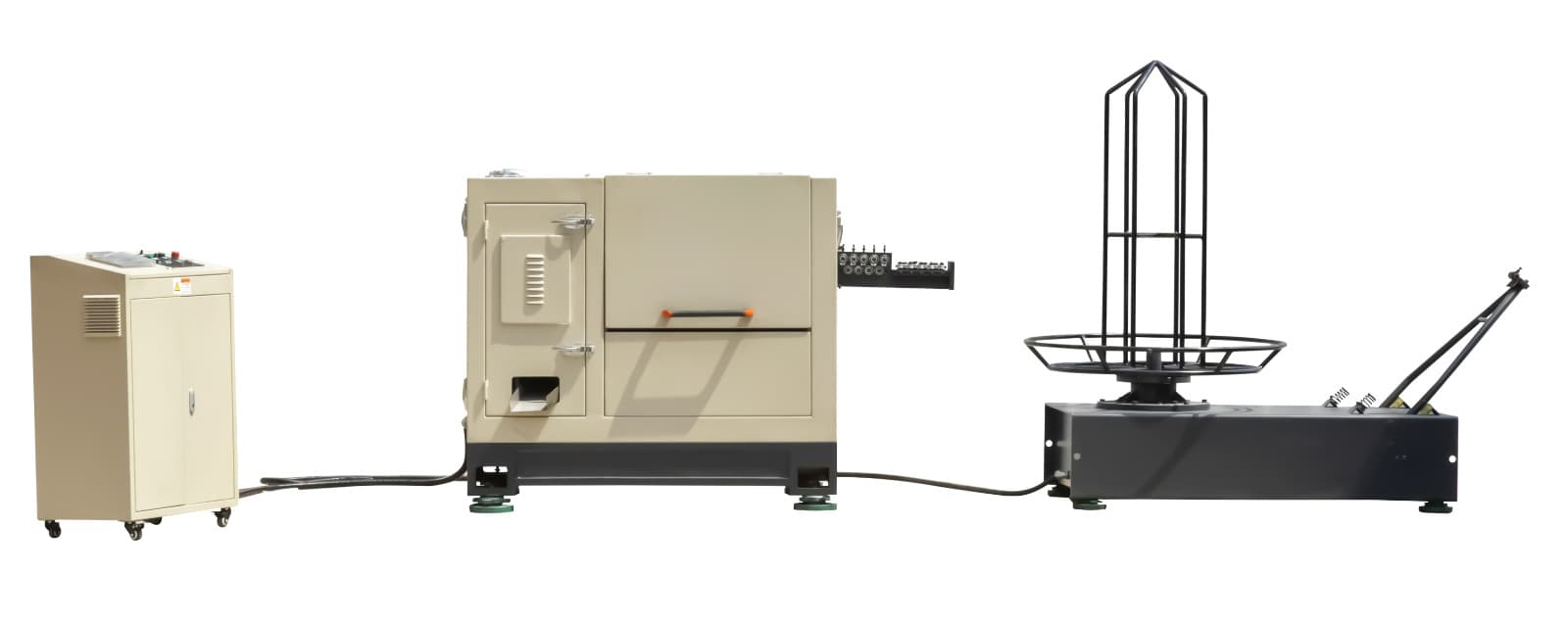

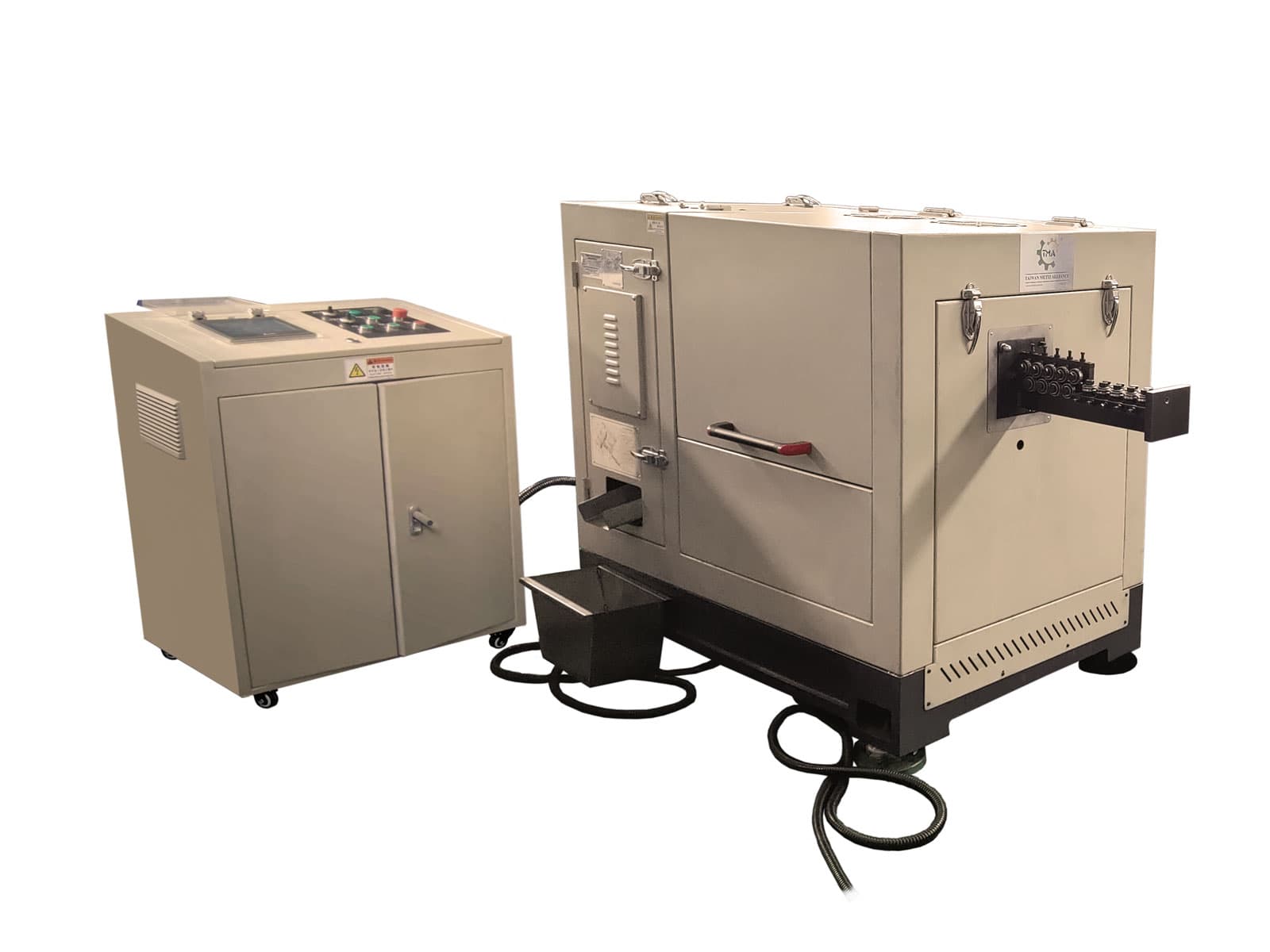

Высокоскоростной гвоздильный станок с шумозаглушающей крышкой NB-5C
| Модель гвоздильного станка | NB-5C |
|---|---|
| Диаметр гвоздя | 2.0 - 2.5 мм |
| Длина гвоздя | 32 - 50 мм |
| Производительность | до 800 шт/мин |
| Мощность | 7 кВт |
| Напряжение | 3ф / АС380В / 50~60 Гц |
| Габариты, Д × Ш × В | 1350 × 900 × 1260 мм |
| Масса | 2500 кг |
| Марка стали проволоки | SAE1008-1010 |
Комплект оборудования включает:
- Размотчик проволоки с максимальной грузоподъёмностью до 1 тонны.
- Шкаф управления с PLC.
- Комплект формовочного инструмента.
- Защитный кожух с шумопоглощающей крышкой.
- Монтажный набор для установки оборудования.
- Руководство по эксплуатации на русском языке.
Видео работы высокоскоростного гвоздильного станка NB-5C

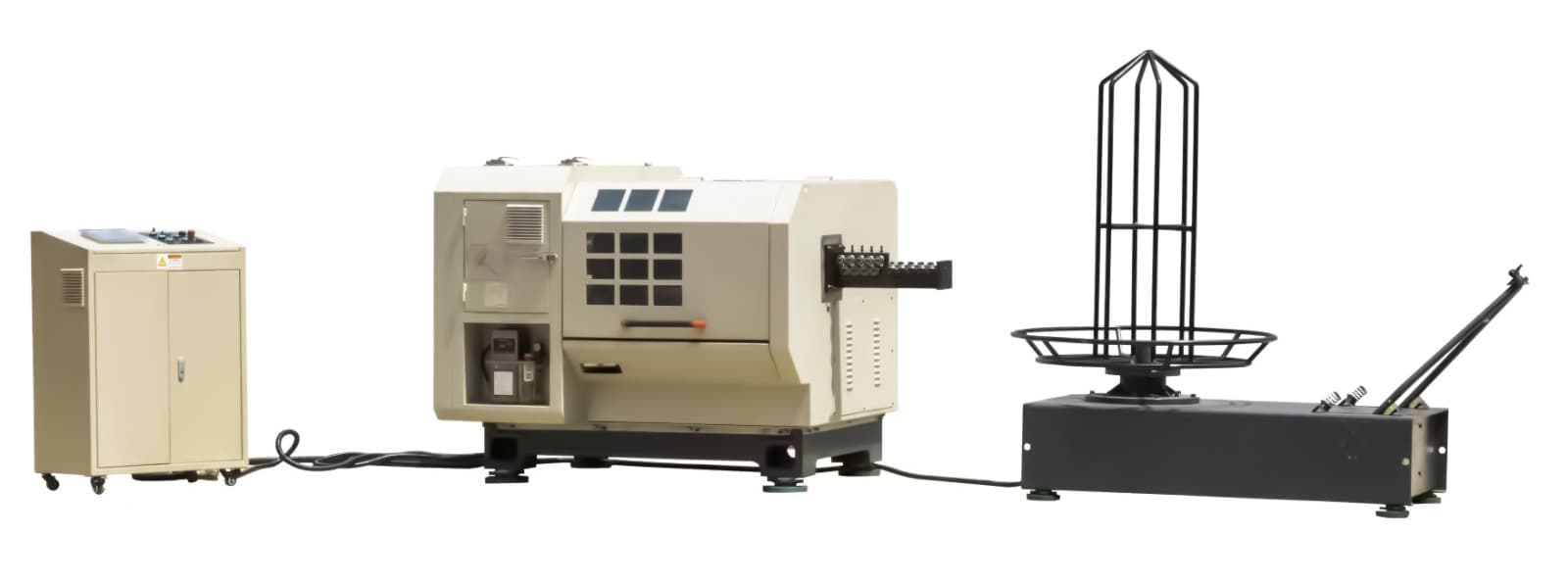

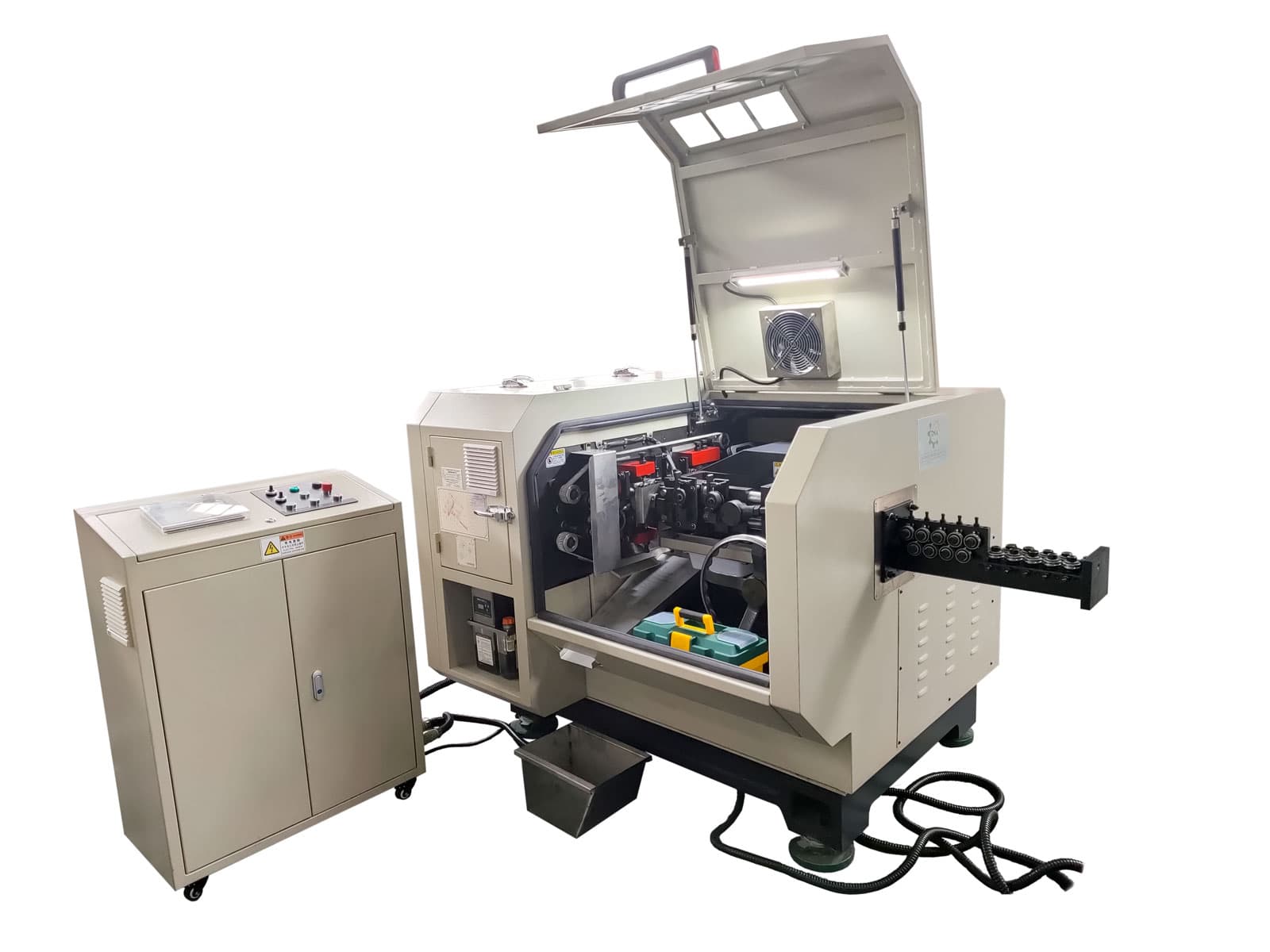

Высокоскоростной гвоздильный станок с шумозаглушающей крышкой NB-9C
| Модель гвоздильного станка | NB-9C | NB-9C-ТМ |
|---|---|---|
| Шляпка гвоздя | круглая | D-образная |
| Диаметр гвоздя | 2.0 - 3.5 мм | |
| Длина гвоздя | 45 - 90 мм | |
| Производительность | до 760 шт/мин | |
| Мощность | 7 кВт | |
| Напряжение | 3ф / АС380В / 50~60 Гц | |
| Габариты, Д × Ш × В | 1400 × 1200 × 1100 мм | |
| Масса | 2800 кг | |
| Марка стали проволоки | SAE1008-1010 | |
Комплект оборудования включает:
- Размотчик проволоки с максимальной грузоподъёмностью до 1 тонны.
- Шкаф управления с PLC.
- Комплект формовочного инструмента.
- Защитный кожух с шумопоглощающей крышкой.
- Монтажный набор для установки оборудования.
- Руководство по эксплуатации на русском языке.
Видео работы высокоскоростного гвоздильного станка NB-9C

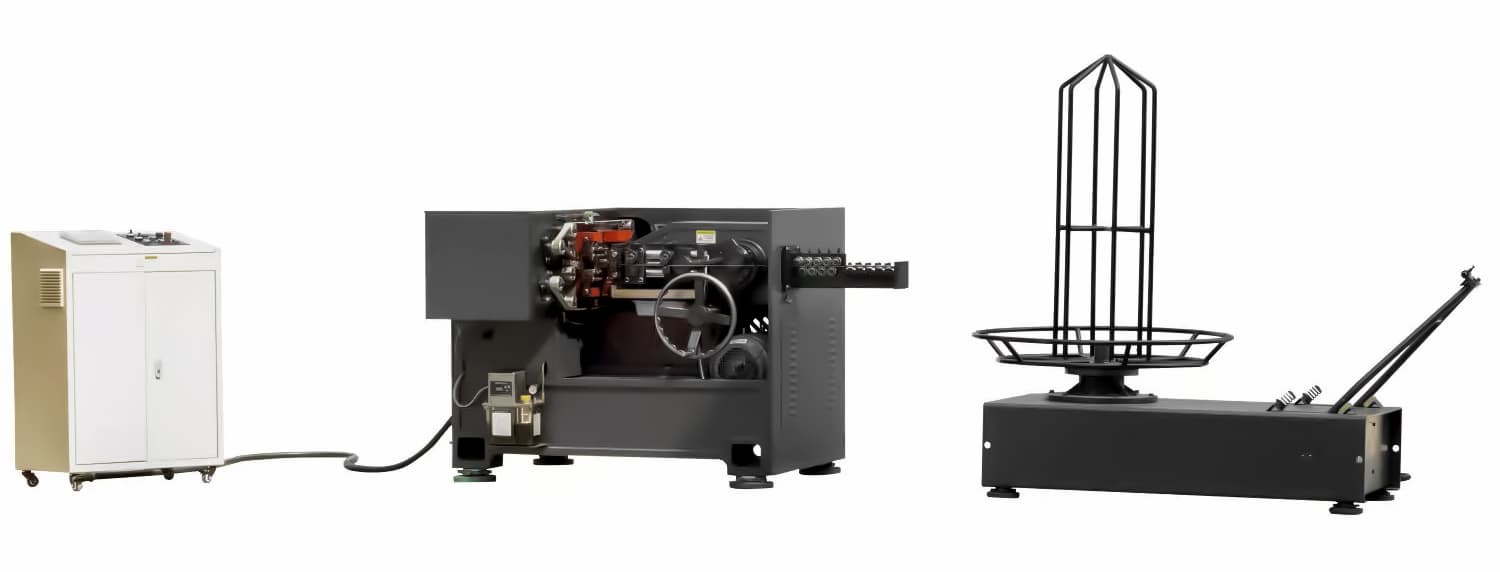

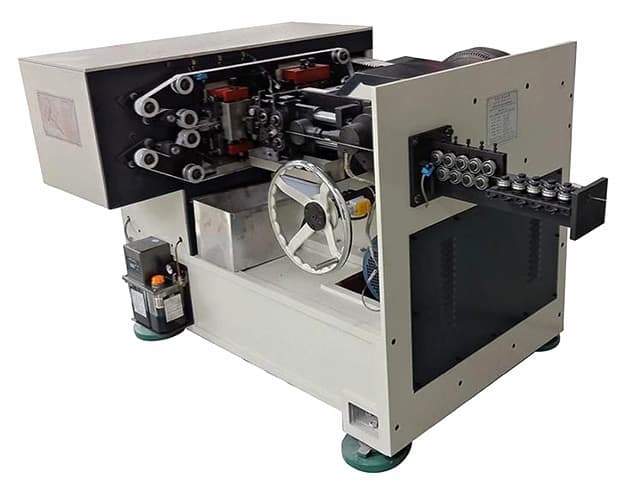

Высокоскоростной гвоздильный станок без шумозаглушающей крышки NB-13C
| Модель гвоздильного станка | NB-13C |
|---|---|
| Диаметр гвоздя | 2.5 - 4.5 мм |
| Длина гвоздя | 70 - 130 мм |
| Производительность | до 600 шт/мин |
| Мощность | 14 кВт |
| Напряжение | 3ф / AC 380В / 50~60 Гц |
| Габариты, Д × Ш × В | 1500 × 1300 × 1300 мм |
| Масса | 4000 кг |
| Марка стали проволоки | SAE1008-1055 |
Комплект оборудования включает:
- Размотчик проволоки с максимальной грузоподъёмностью до 2 тонн.
- Шкаф управления с PLC.
- Комплект формовочного инструмента.
- Защитный кожух с шумопоглощающей крышкой.
- Монтажный набор для установки оборудования.
- Руководство по эксплуатации на русском языке.

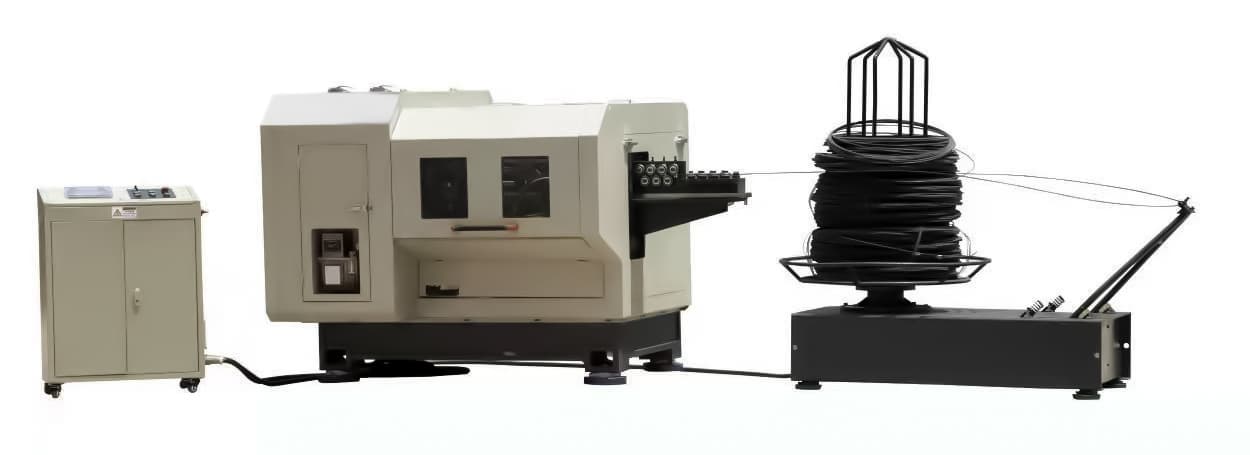

Высокоскоростной гвоздильный станок с шумозаглушающей крышкой NB-15C
| Модель гвоздильного станка | NB-15C |
|---|---|
| Диаметр гвоздя | 2.5 - 4.5 мм |
| Длина гвоздя | 70 - 150 мм |
| Производительность | до 550 шт/мин |
| Мощность | 14 кВт |
| Напряжение | 3ф / АС 380В / 50~60 Гц |
| Габариты, Д × Ш × В | 1650 × 1200 × 1300 мм |
| Масса | 4500 кг |
| Марка стали проволоки | SAE1008-1010 |
Комплект оборудования включает:
- Размотчик проволоки с максимальной грузоподъёмностью до 2 тонн.
- Шкаф управления с PLC.
- Комплект формовочного инструмента.
- Защитный кожух с шумопоглощающей крышкой.
- Монтажный набор для установки оборудования.
- Руководство по эксплуатации на русском языке.
Особенности конструкции высокоскоростных гвоздильных станков

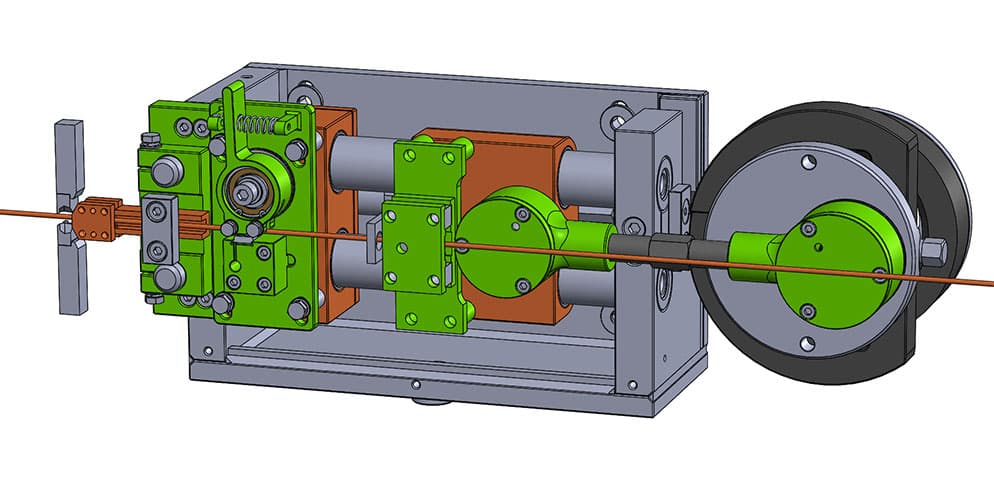

Устройство точной подачи проволоки обеспечивает удобный контроль длины гвоздя. Погрешность длины каждого изделия поддерживается в пределах ±0,3 мм. Специальная система подачи и отвода проволоки после резки позволяет полностью отделять гвоздь от заготовки, обеспечивая максимально высокое качество продукции.

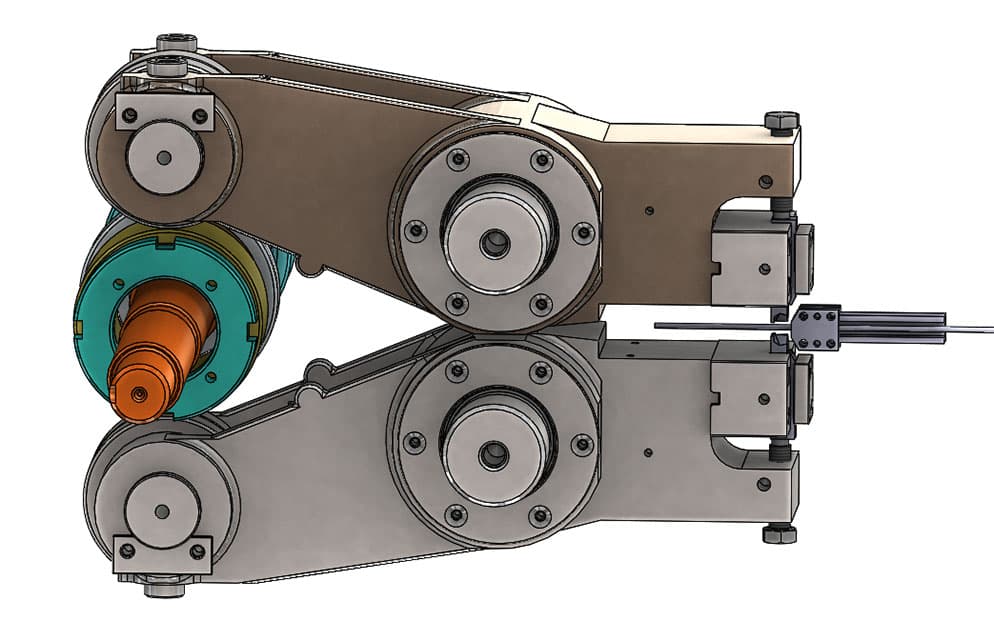

Держатель отрезных ножей имеет специальную маятниковую конструкцию. Это обеспечивает сокращённый ход и сниженный износ режущего инструмента. Высокая точность резки достигается за счёт того, что ножи работают без контакта друг с другом, что также защищает их от повреждений. Ресурс одного комплекта ножей может достигать до 10 миллионов резов. Конструкция также предусматривает простую и удобную настройку положения ножей.

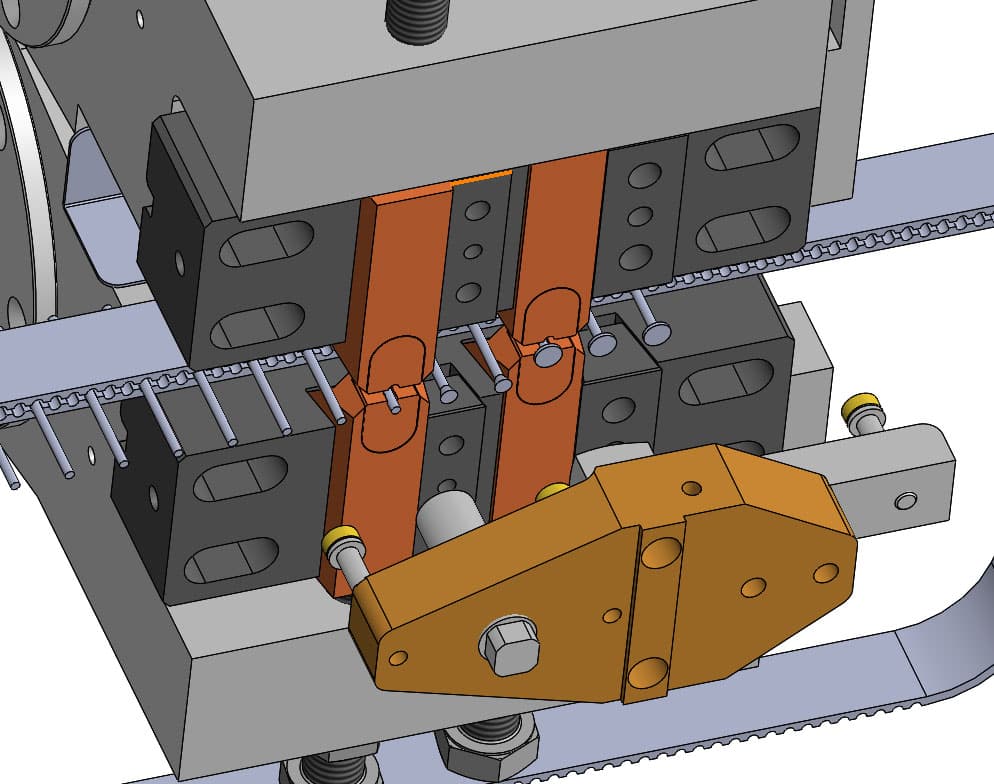

В данном оборудовании применяется режим двойной высадки, который реализован за счёт специальной конструкции с двойной матрицей и двойным пуансоном. Зажимные губки с углублением под гвоздь не требуют частой замены и обеспечивают формирование аккуратных круглых шляпок без следов ударов, с равномерной толщиной и точным центрированием.

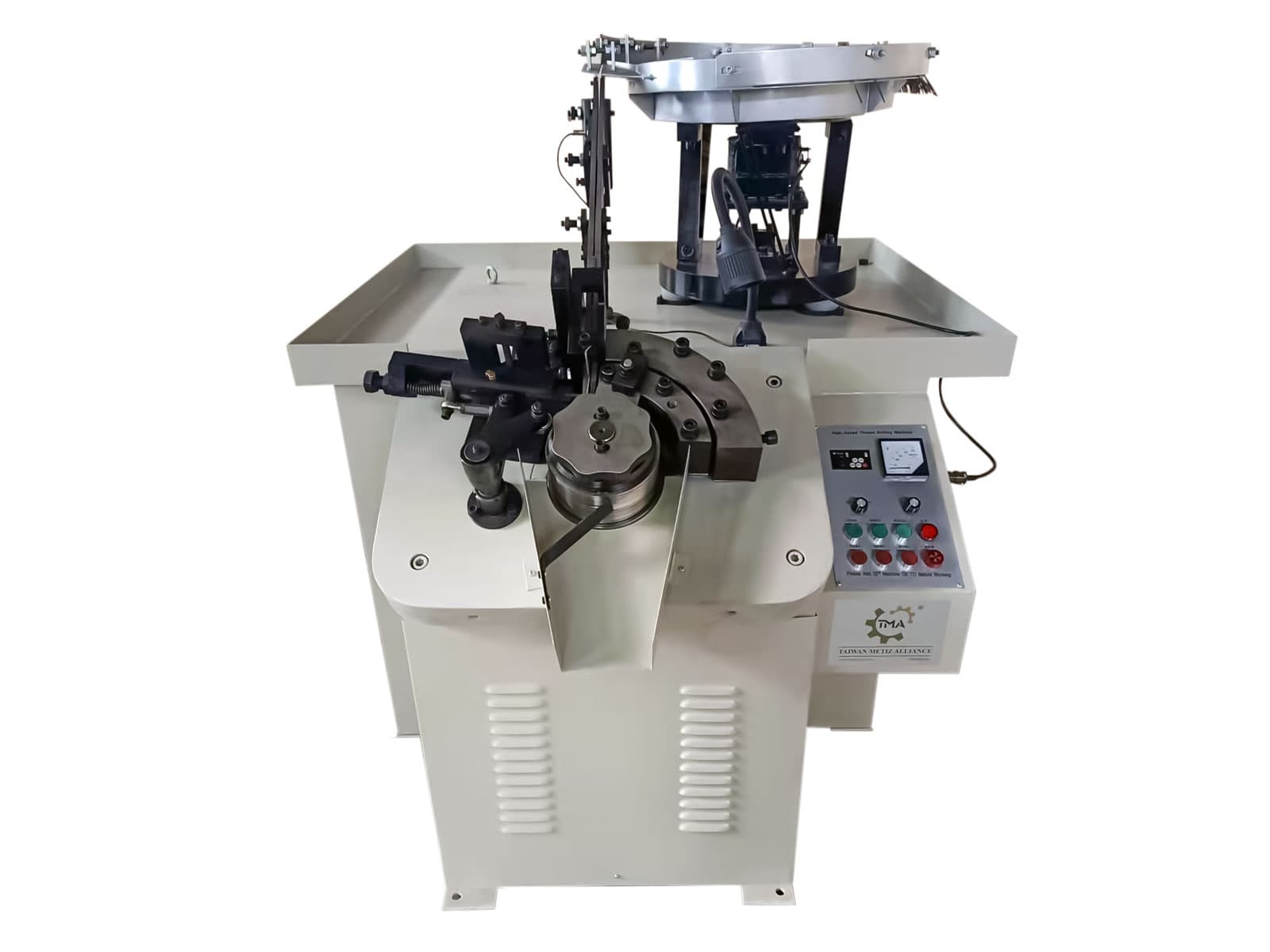

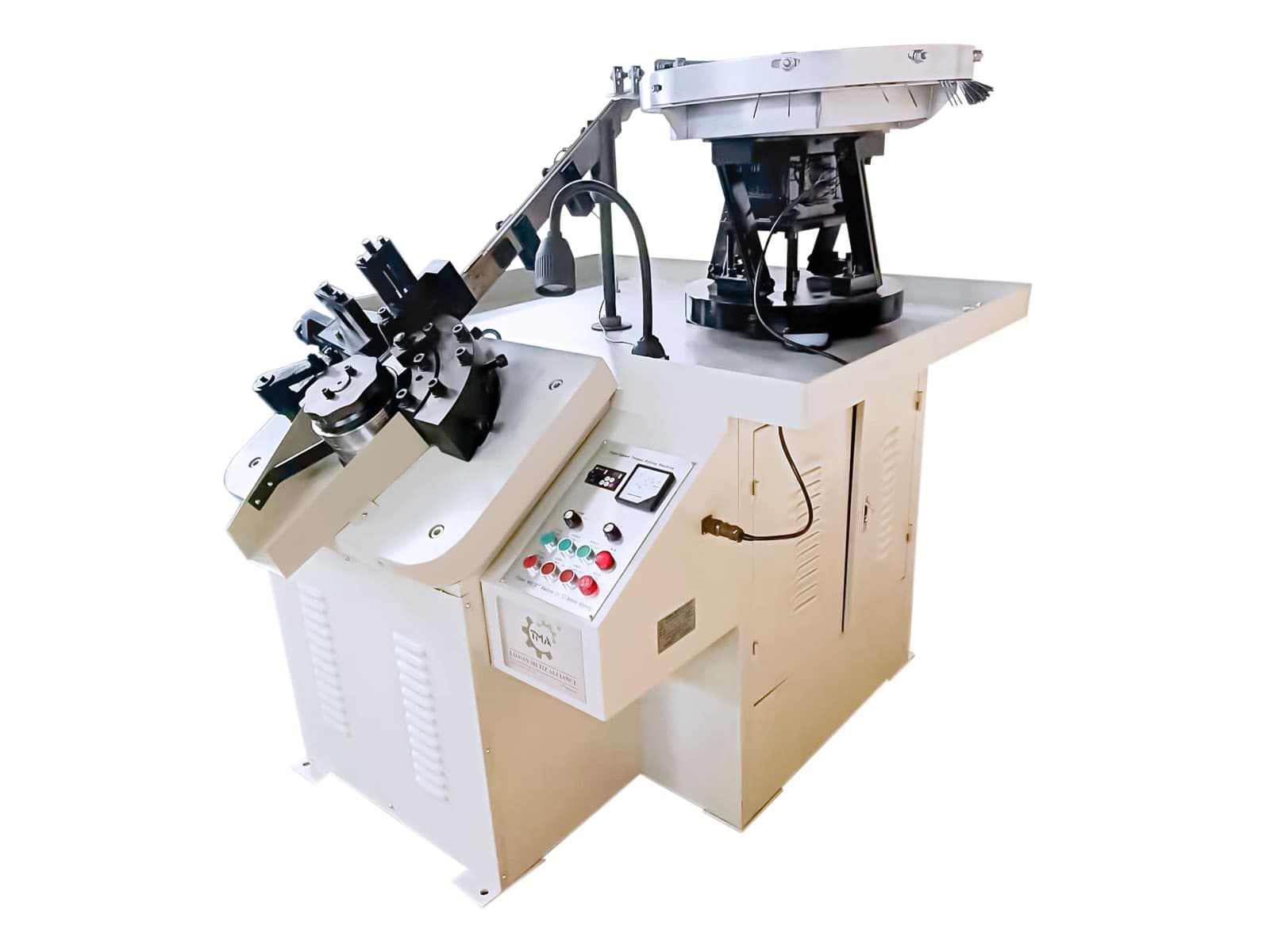

Автоматическое высокоскоростное оборудование для накатки резьбы на винтовые и ершёные гвозди SP-A6-5 (компонент 2)
| Производительность | 2400 шт/мин |
|---|---|
| Диаметр гвоздя | 2.0 мм - 4.1 мм |
| Длина гвоздя | 30 - 90 мм |
| Длина резьбы | до 100 мм |
| Мощность двигателя | 5.5 кВт |
| Емкость вибробункера | 5 кг |
| Габариты, Д × Ш × В | 1400 × 1400 × 1600 мм |
| Масса | 1300 кг |
Комплект оборудования включает:
- Бункер подачи гвоздей.
- Панель управления.
- Комплект резьбонакатных плашек.
- Монтажный набор для установки оборудования.
- Руководство по эксплуатации на русском языке.

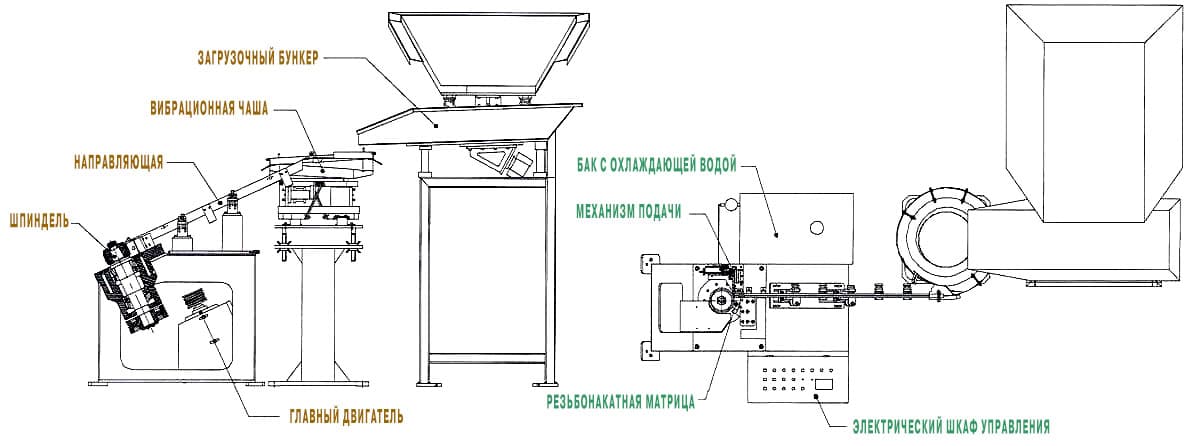

Схема оборудования для накатки резьбы на винтовые и ершёные гвозди SP-A6-5
Видео работы оборудования для накатки резьбы на винтовые и ершёные гвозди SP-A6-5

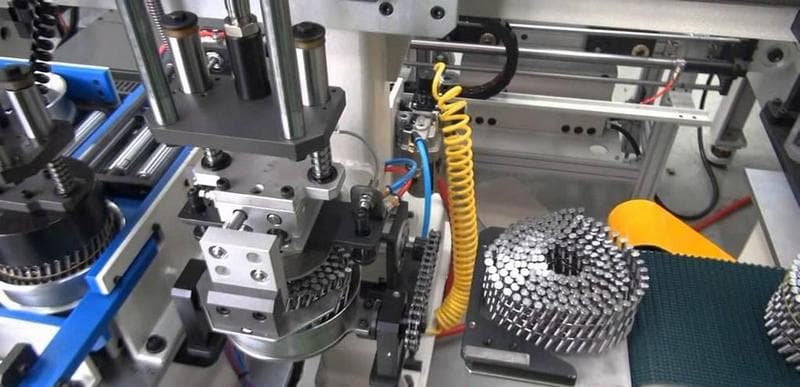

Оборудование для сборки гвоздей в барабанную обойму посредством сварки стальной проволокой для пневматических гвоздезабивных пистолетов CK-25 (с производительностью 2500 шт/мин) (компонент 3)
Для изготовления барабанных (бобинных) гвоздей для пневмопистолетов применяются коллаторные станки, которые соединяют гвозди с помощью проволоки. В качестве исходного материала для коллаторного станка используют ершёные, винтовые, специальные или гладкие гвозди. Станок-коллатор оснащён встроенной системой для нанесения лака и окраски.

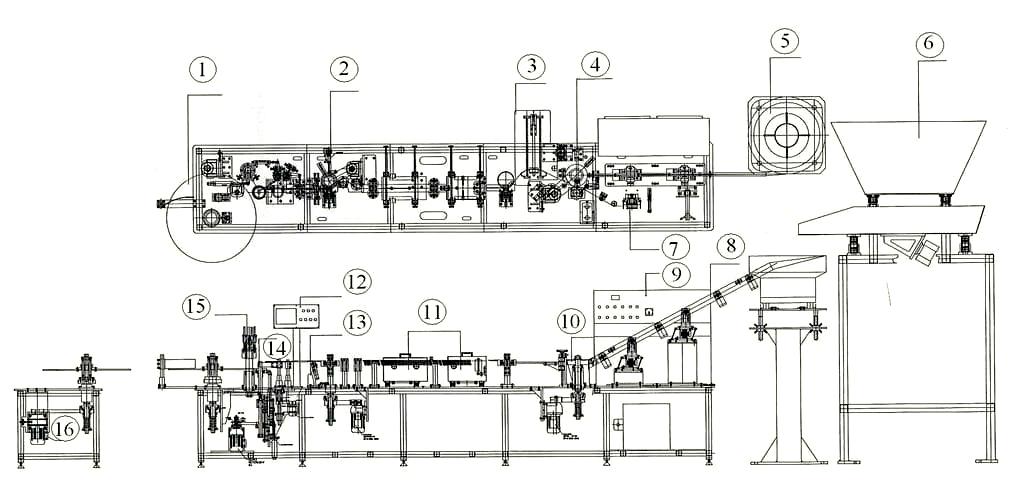

Схема станка-коллатора для производства барабанных гвоздей CK-25
Комплектация станка-коллатора для производства барабанных гвоздей CK-25
- Приёмное устройство.
- Узел переключения.
- Накопительная пластина.
- Узел прижима.
- Вибрационный бункер.
- Загрузочная ёмкость.
- Подающий ролик для проволоки.
- Направляющий элемент.
- Электрический шкаф управления.
- Накопительное колесо.
- Шкаф для нанесения покрытий.
- Пульт управления.
- Режущий узел.
- Механизм намотки в катушку.
- Намоточный диск.
- Приводной двигатель.
Технические характеристики станка-коллатора для производства барабанных гвоздей CK-25
- Производительность: до 2500 шт/мин.
- Диаметр гвоздей: 2.10 ～ 3.70 мм
- Длина гвоздей: 25 ～ 100 мм.
- Угол расположения гвоздей в ленте: 0° и 16°.
- Электропитание: 380В 3 ф / 220В / 50 ～ 60Гц.
- Габариты (Ш × Д × В): 1500 × 5000 × 1800 мм
- Число гвоздей в одной обвязке: 200 ～ 400 шт.

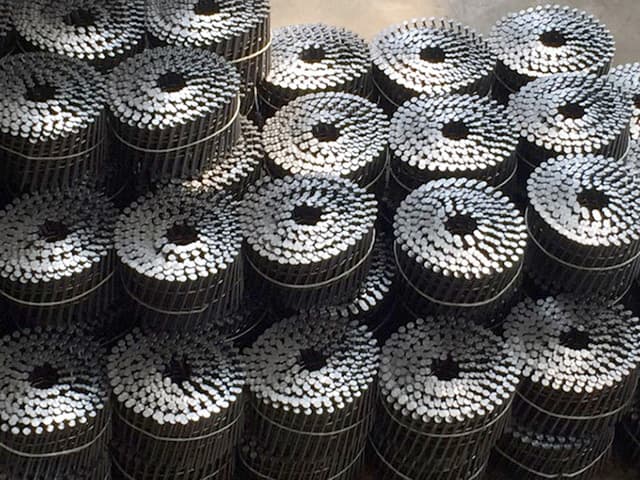

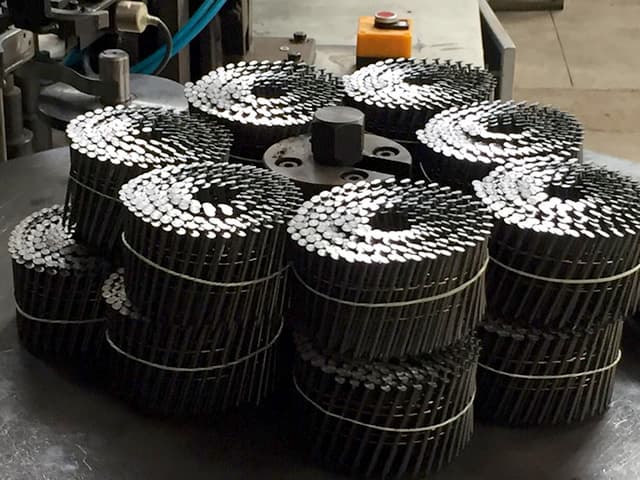

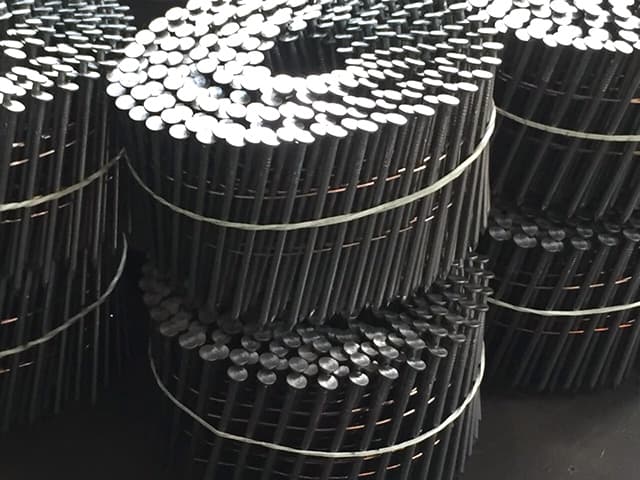

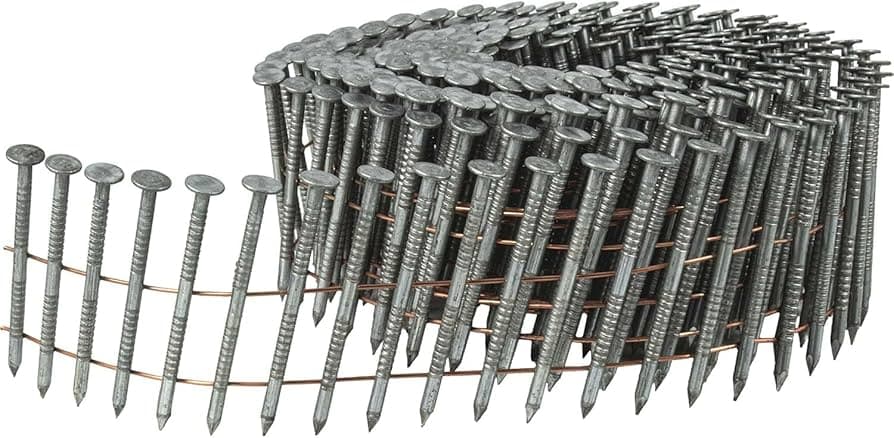

Готовая продукция - гвозди в барабанной обойме для пневмопистолета

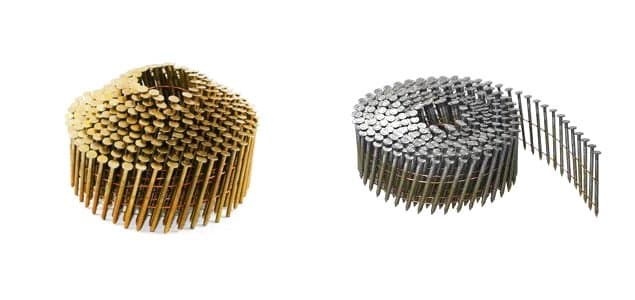

Гвозди для пневматических пистолетов и нейлеров представляют собой наборы по несколько десятков металлических гвоздей, объединённых в специальные бобины (барабанные обоймы) или кассеты для загрузки в магазин пистолета. Они предназначены для закрепления деталей или материалов на основании и обеспечивают надёжное соединение элементов.
Гвозди могут быть соединены разными способами. Связка проволокой, например, широко применяется для объединения гладких, винтовых и кольцевых гвоздей в барабанные обоймы. Реечные гвозди обычно соединяют лентой из пластика или бумаги.
Каждый вид гвоздей находит свою область применения. Для сборки паллет (деревянных поддонов) применяются барабанные гвозди, до 400 штук в одной бобине. Для более прочного крепления используют гвозди с кольцевой накаткой. Гвозди с винтовой накаткой легче забиваются в замёрзшую древесину. Для работ с металлом или бетоном применяют дюбель-гвозди в пластиковой обойме. Для деталей, которые впоследствии обрабатываются фрезой на станке, используют гвозди из алюминия.

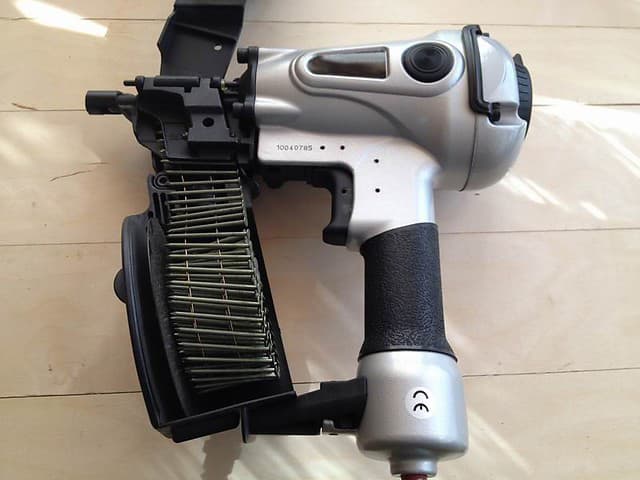

Пневматический гвоздезабивной пистолет
Пневматический пистолет для гвоздей (нейлер) широко используется при обработке дерева и бетона. Это также незаменимый инструмент на всех этапах строительных работ - от установки каркасов и обрешётки до монтажа кровли и фиксации наличников. Помимо этого, пневмопистолет крайне полезен при ремонте помещений, монтаже дверей и подоконников, сборке мебели, изготовлении поддонов, ящиков и прочих изделий.
