ВЫСАДОЧНЫЕ МАТРИЦЫ ДЛЯ ГАЙКОВЫСАДОЧНЫХ АВТОМАТОВ



При поточном производстве шестигранных гаек на многопозиционных автоматах повышенные нагрузки приводят к быстрому износу формообразующих полостей и отклонению геометрии изделий. Комплектные высадочные матрицы для холодновысадочных станков серии RNFR-19B5S обеспечивают стабильную пошаговую деформацию заготовки от исходного прутка до готового тела гайки M12×1.75 по стандарту DIN 934 с сохранением высокой точности граней и фасок на протяжении миллионов циклов.

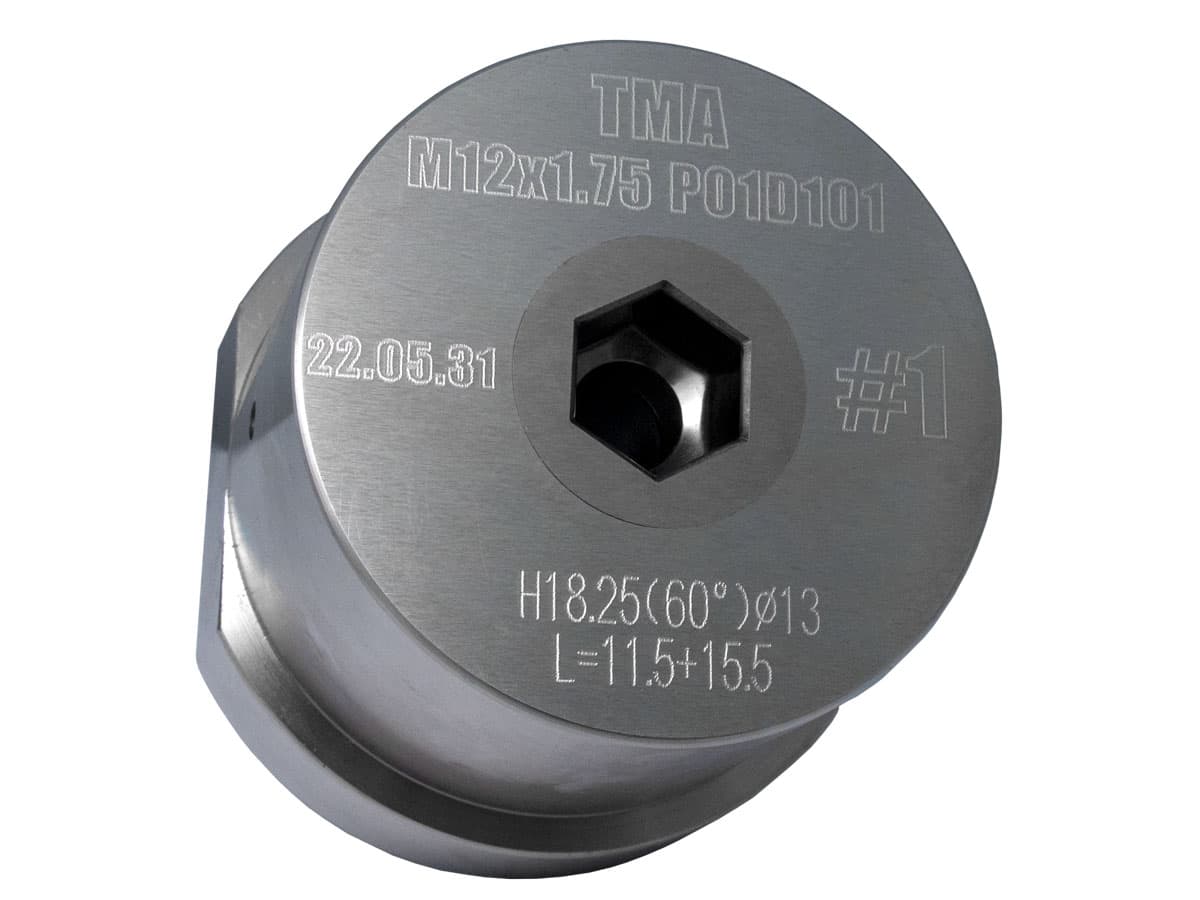

матрица холодновысадочная TMA RNFR-19B5S M12x1.75 DIN934 #1 DIE
Матрица первой позиции высадки (#1 DIE) для станка TMA RNFR-19B5S M12×1.75 DIN 934

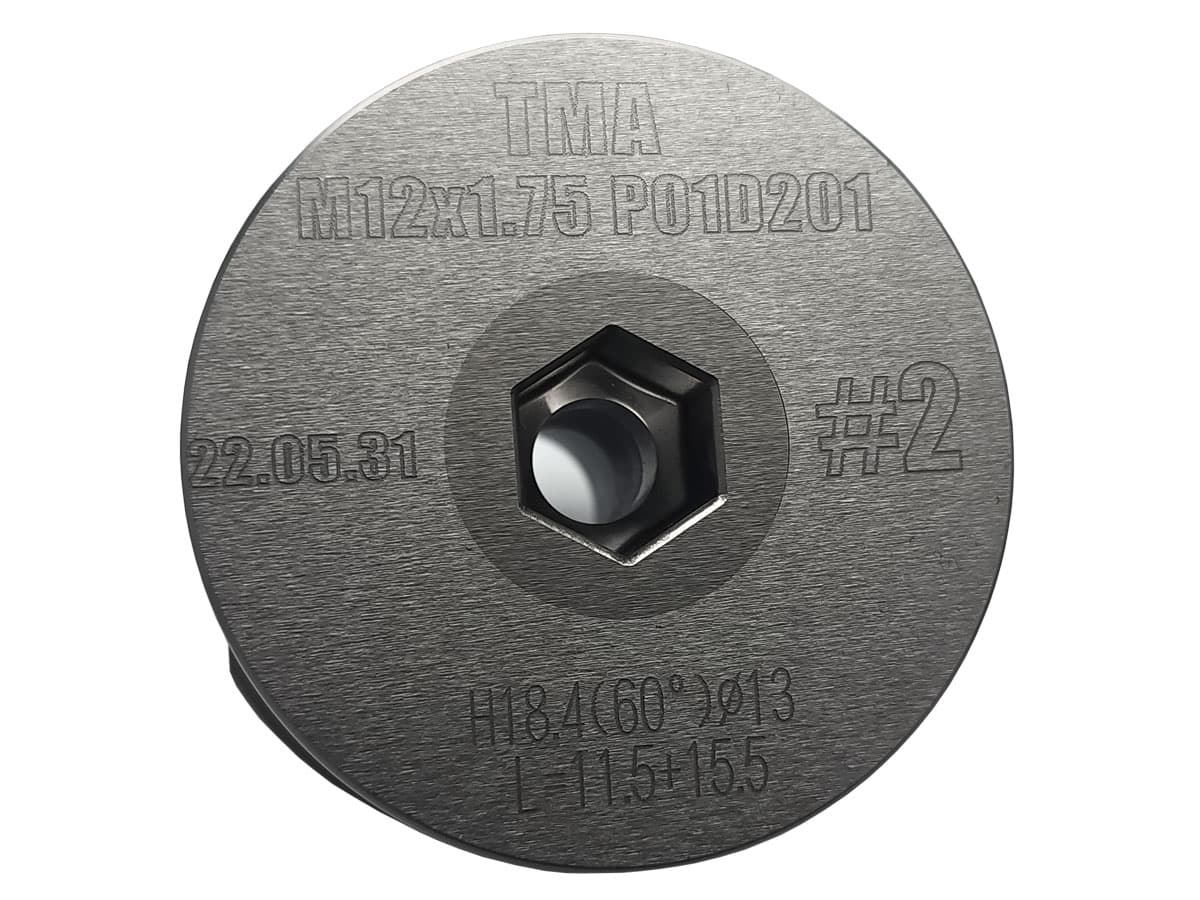

матрица холодновысадочная TMA RNFR-19B5S M12x1.75 DIN934 #2 DIE
Матрица промежуточной формовки (#2 DIE) для станка TMA RNFR-19B5S M12×1.75 DIN 934

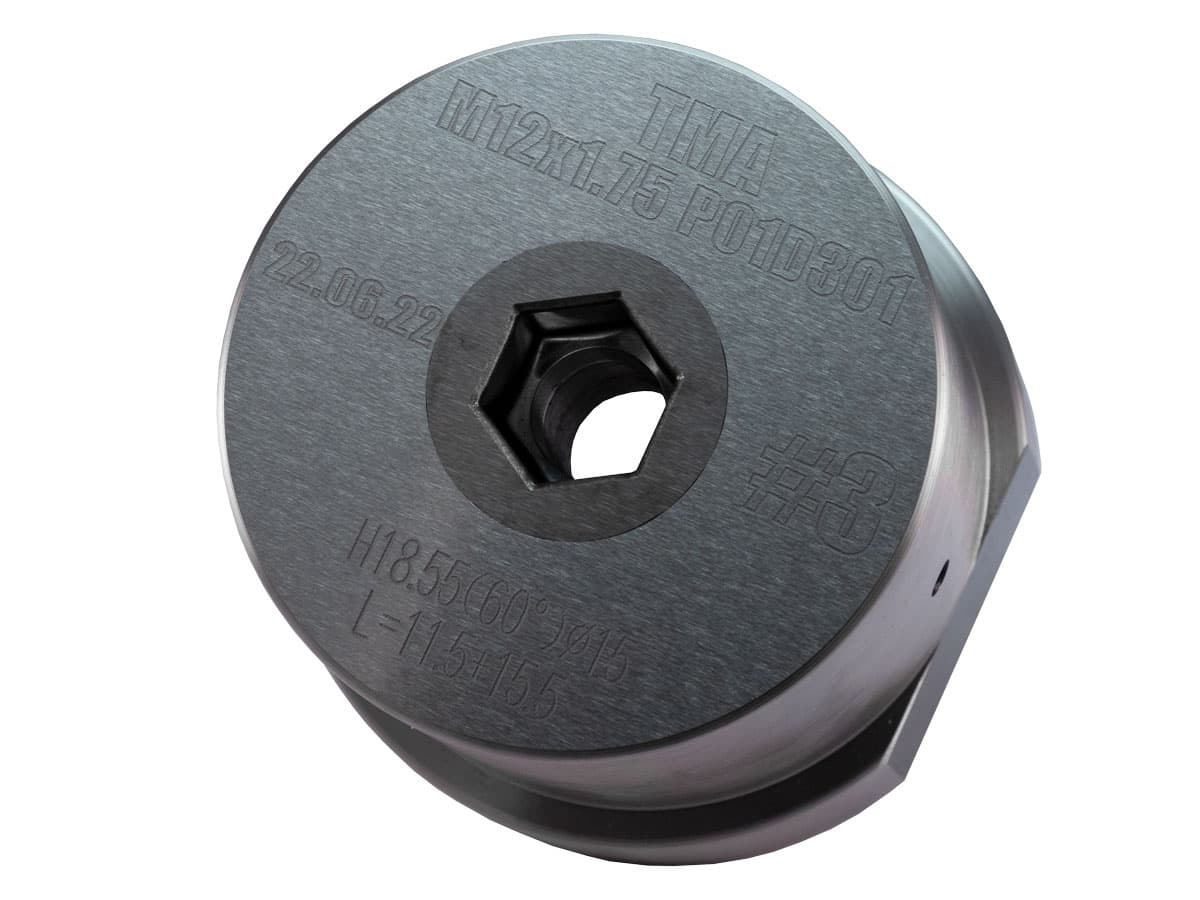

матрица холодновысадочная TMA RNFR-19B5S M12x1.75 DIN934 #3 DIE
Матрица чистовой калибровки и пробивки (#3 DIE) для станка TMA RNFR-19B5S M12×1.75 DIN 934

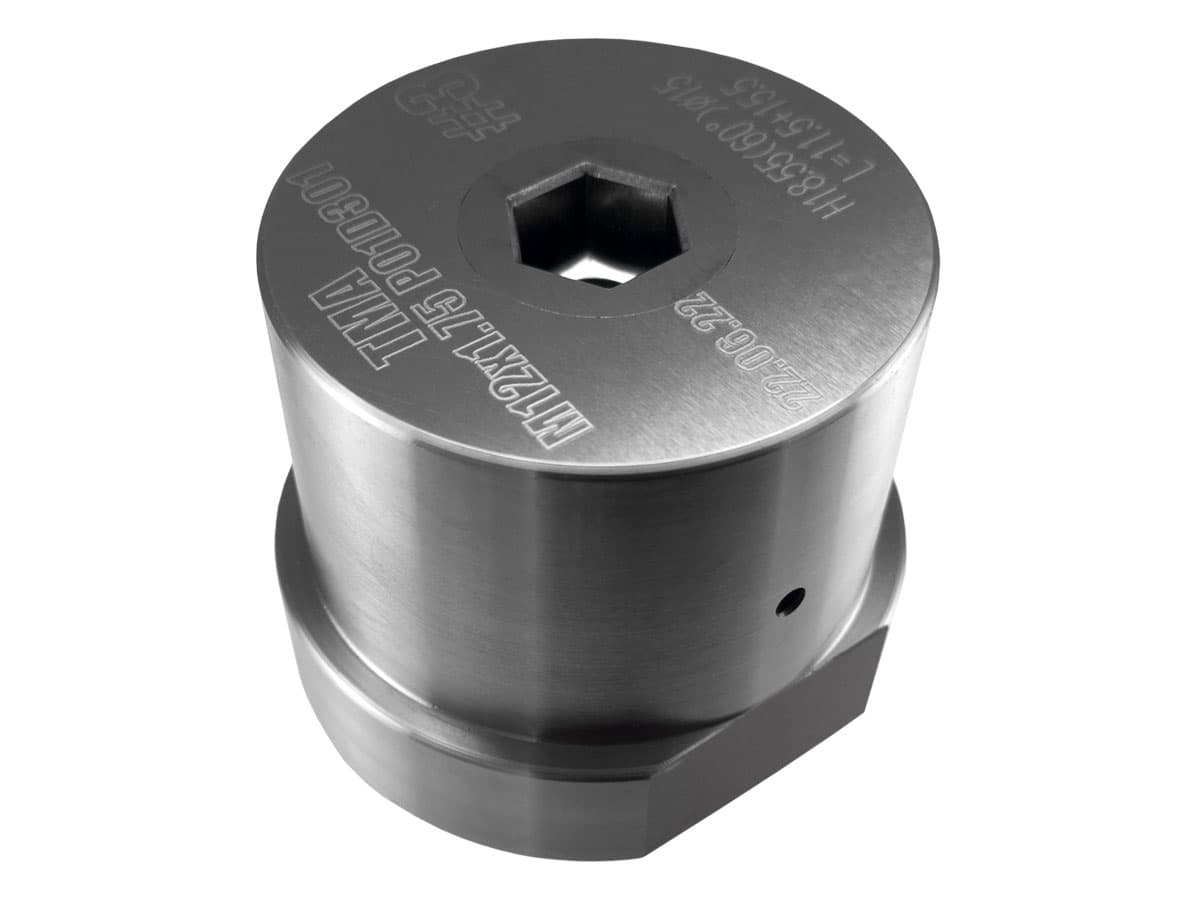

матрица холодновысадочная TMA RNFR-19B5S M12x1.75 DIN934 #3 DIE
Твердосплавная матрица чистовой позиции (#3 DIE) в сборе со стаканом


Технические особенности высадочных матриц для гайковысадочных автоматов

Какова последовательность переходов в 5-позиционном гайковысадочном автомате RNFR-19B5S?

Процесс включает отрезку заготовки, предварительную осадку бочонка в матрице #1, промежуточное оформление граней и фасок в матрице #2, чистовую калибровку шестигранника в матрице #3 и последующую пробивку внутреннего отверстия под нарезание резьбы.

Какие твердые сплавы используются для изготовления матриц?

В зависимости от материала заготовки (углеродистые, легированные или нержавеющие стали) рабочие вставки производятся из мелкозернистых карбидовольфрамовых сплавов с содержанием кобальтовой связки от 12% до 20%, что обеспечивает оптимальный баланс ударной вязкости и твердости.

Возможна ли поставка полного комплекта оснастки под другие типоразмеры гаек?

Да, мы проектируем и изготавливаем полный набор пуансонов, отрезных ножей, матриц и выталкивателей для гаек стандартов DIN 934, DIN 6923, ISO 4032 от M5 до M30 по чертежам заказчика.
