ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ВИНТОВ, САМОРЕЗОВ И ШУРУПОВ МЕТОДОМ ХОЛОДНОЙ ВЫСАДКИ
СООТВЕТСТВИЕ ПРОДУКЦИИ И ОБОРУДОВАНИЯ
Саморез с потайной головкой с двухзаходной резьбой
| Высадка заготовки + Накатка резьбы LC-10F + RS-15THC |
Вес 1000 шт. /кг. |
|---|---|
| 3,5 × 19 | 1,15 |
| 3,5 × 25 | 1,35 |
| 3,5 × 32 | 1,62 |
| LC-15F + RS-15THC | Вес 1000 шт. /кг. |
| 3,5 × 35 | 1,79 |
| 3,5 × 41 | 2,02 |
| 3,5 × 45 | 2,2 |
| 3,5 × 51 | 2,45 |
| 3,5 × 55 | 2,68 |
| 3,5 × 65 | 3,56 |
Саморез с потайной головкой с однозаходной резьбой
| Высадка заготовки + Накатка резьбы LC-10F + RS-15THC |
Вес 1000 шт. /кг. |
|---|---|
| 3,5 × 19 | 1,15 |
| 3,5 × 25 | 1,35 |
| 3,5 × 32 | 1,62 |
| LC-15F + RS-15THC | Вес 1000 шт. /кг. |
| 3,5 × 35 | 1,79 |
| 3,5 × 41 | 2,02 |
| 3,5 × 45 | 2,2 |
| 3,5 × 51 | 2,45 |
| 3,5 × 55 | 2,68 |
| 3,5 × 65 | 3,56 |

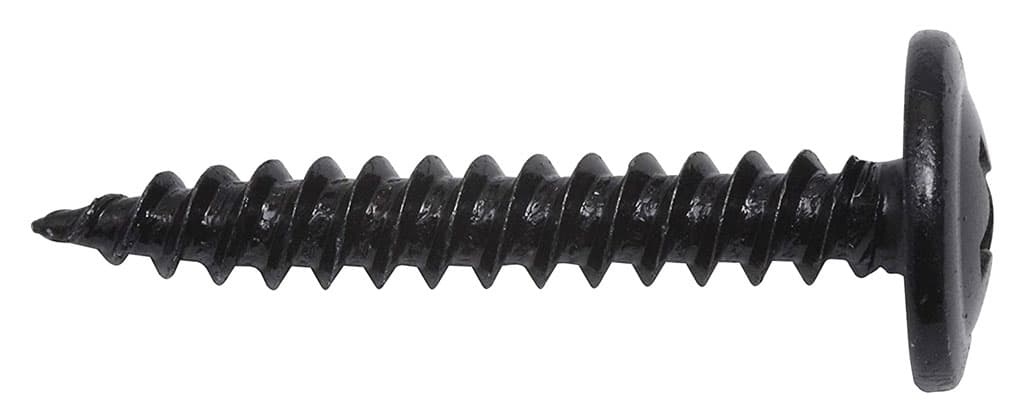

Саморез по металлу с полусферической головкой, прессшайбой и острым наконечником
| Высадка заготовки + Накатка резьбы LC-15F + RS-15THC |
Вес 1000 шт. /кг. |
|---|---|
| 4,2 × 13 | 1,54 |
| 4,2 × 14 | 1,64 |
| 4,2 × 16 | 1,75 |
| 4,2 × 19 | 1,85 |
| 4,2 × 25 | 2,23 |
| 4,2 × 32 | 2,71 |
| 4,2 × 41 | 3,24 |
| 4,2 × 51 | 4,23 |
Саморез по металлу с полусферической головкой, прессшайбой и сверлом
| Высадка + Накатка + Формирование сверла LC-15F + RS-15THC + DF-235 |
Вес 1000 шт. /кг. |
|---|---|
| 4,2 × 13 | 1,82 |
| 4,2 × 14 | 1,91 |
| 4,2 × 16 | 2,08 |
| 4,2 × 19 | 2,22 |
| 4,2 × 25 | 2,61 |
| 4,2 × 32 | 3,12 |
| 4,2 × 41 | 3,81 |
| 4,2 × 51 | 4,61 |
Саморез с потайной головкой для работ по дереву и гипсокартону
| Высадка заготовки + Накатка резьбы LC-10F + RS-15THC |
Вес 1000 шт. /кг. |
|---|---|
| 3,5 × 12 | 0,61 |
| 3,5 × 16 | 0,75 |
| 3,5 × 20 | 0,91 |
| 3,5 × 25 | 1,12 |
| 3,5 × 30 | 1,30 |
| LC-15F + RS-15THC | Вес 1000 шт. /кг. |
| 3,5 × 35 | 1,50 |
| 3,5 × 40 | 1,75 |
| 3,5 × 45 | 2,02 |
| 3,5 × 50 | 2,28 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ХОЛОДНОВЫСАДОЧНЫХ СТАНКОВ

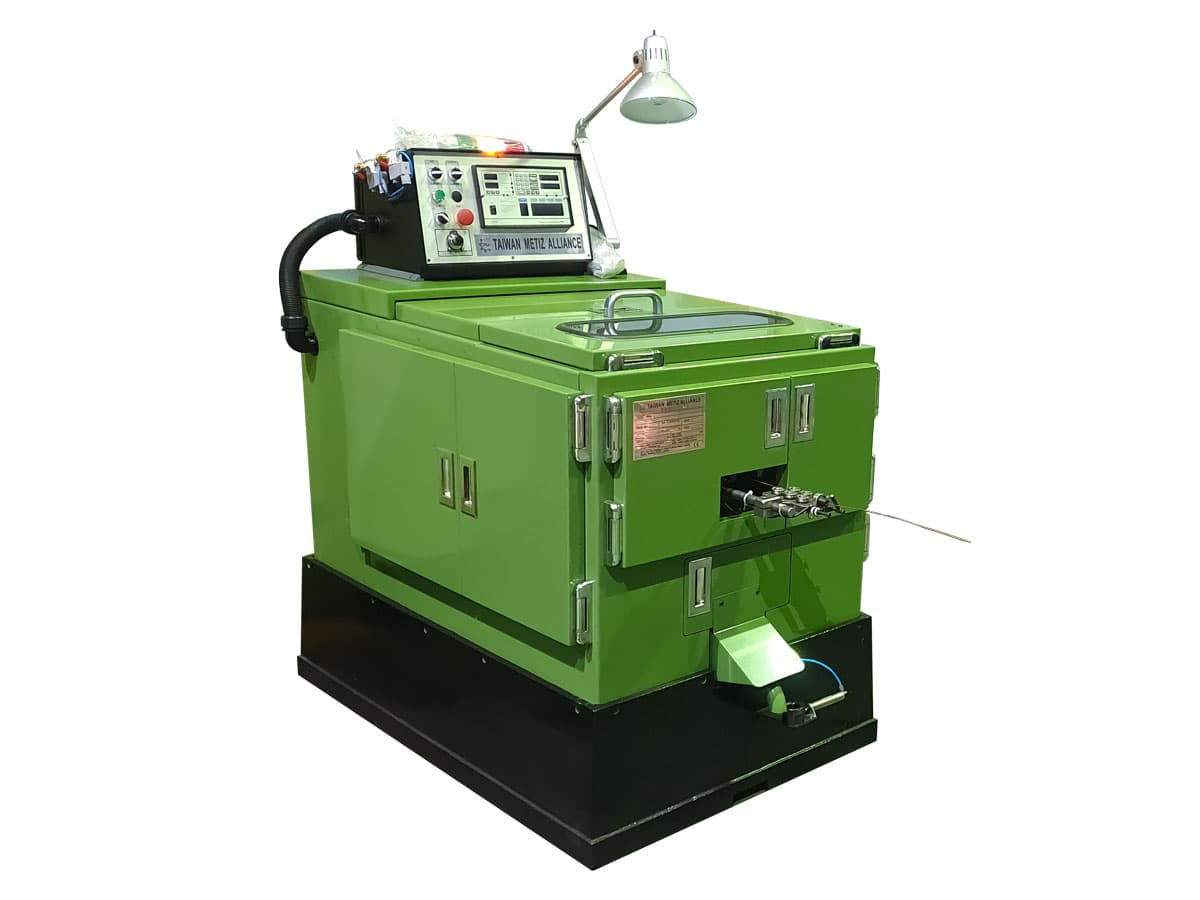

Холодновысадочный станок в защитном кожухе LC-2F
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Длина хода ползуна | Производительность, шт./мин. | Диаметр основной матрицы | Диаметр отрезной матрицы | Первый пуансон | Второй пуансон | Мощность основного двигателя | Масляный насос | Габариты станка, Д × Ш × В, см |
Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LC-2F | 0.8~3 мм | 24 мм | 38 мм | 190~220 | 20 мм | 13.5 мм | 18 мм | 18 мм | 1 л.с. | ¼ л.с. | 165 × 110 × 156 | 860 | 930 |

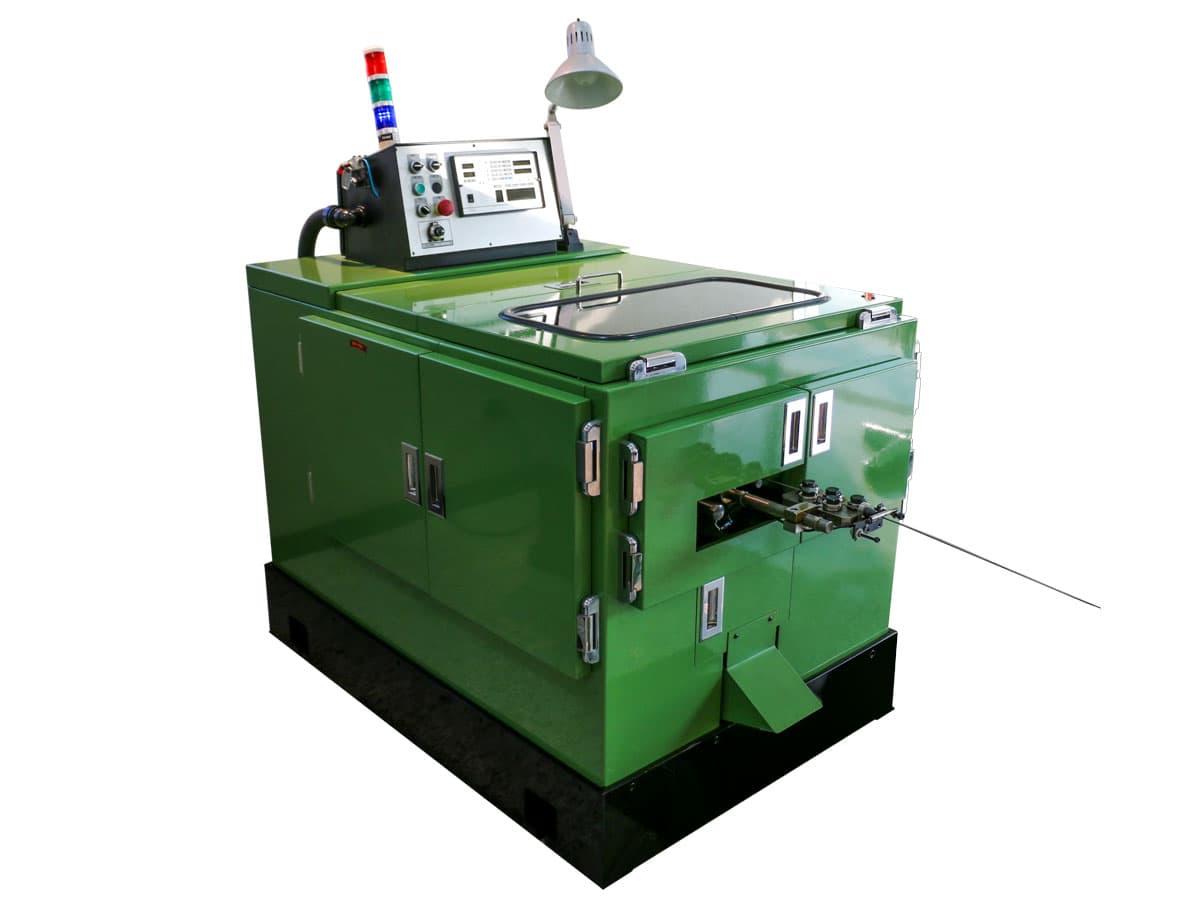

Холодновысадочный станок в защитном кожухе LC-5.5F
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Длина хода ползуна | Производительность, шт./мин. | Диаметр основной матрицы | Диаметр отрезной матрицы | Первый пуансон | Второй пуансон | Мощность основного двигателя | Масляный насос | Габариты станка, Д × Ш × В, см |
Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LC-5.5F | 2~3.5 мм | 28 мм | 46 мм | 200~250 | 25 мм | 13.5 мм | 18 мм | 18 мм | 1 л.с. | ¼ л.с. | 175 × 115 × 185 | 980 | 1050 |

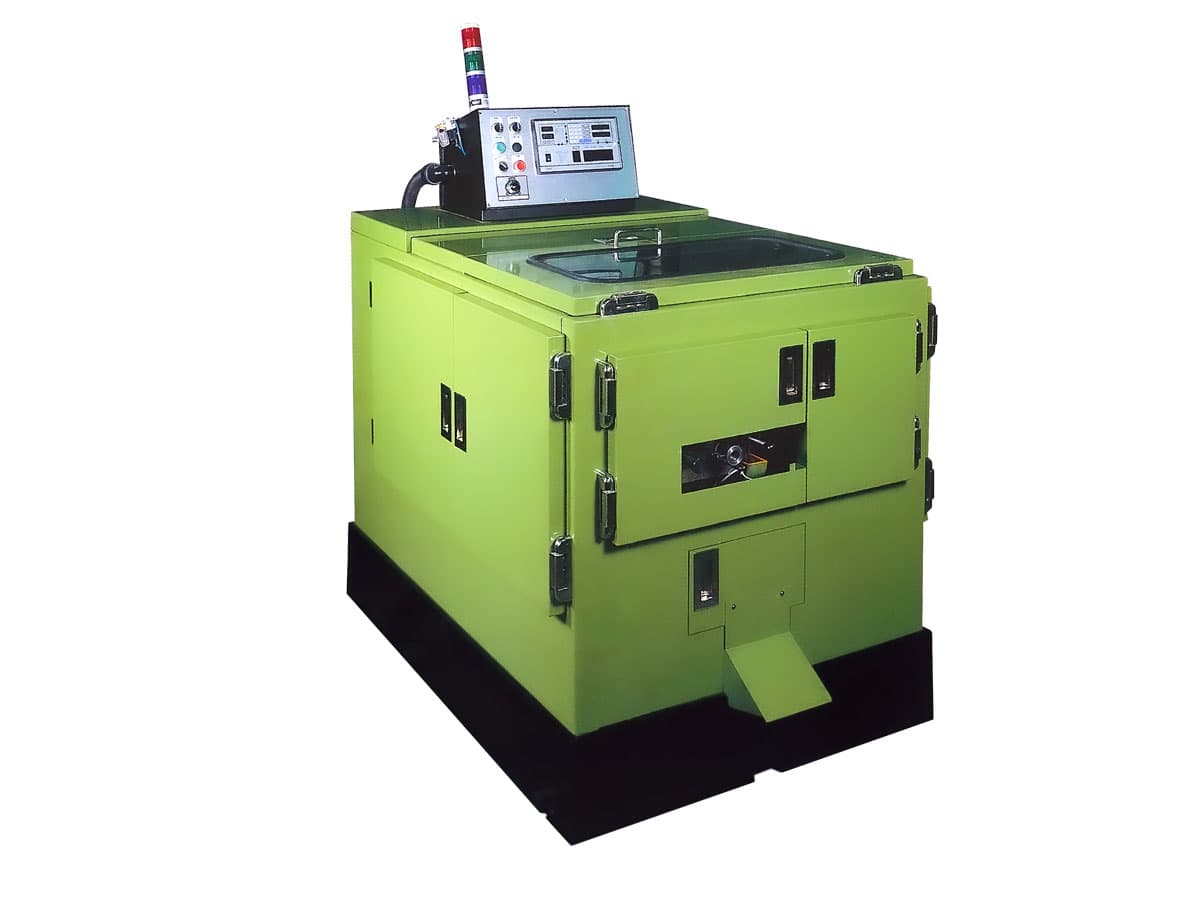

Холодновысадочный станок в защитном кожухе LC-10F
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Длина хода ползуна | Производительность, шт./мин. | Диаметр основной матрицы | Диаметр отрезной матрицы | Первый пуансон | Второй пуансон | Мощность основного двигателя | Масляный насос | Габариты станка, Д × Ш × В, см |
Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LC-10F | 2~4 мм | 32 мм | 58 мм | 190~220 | 30 мм | 15 мм | 24 мм | 20 мм | 2 л.с. | ¼ л.с. | 185 × 130 × 200 | 1060 | 1360 |

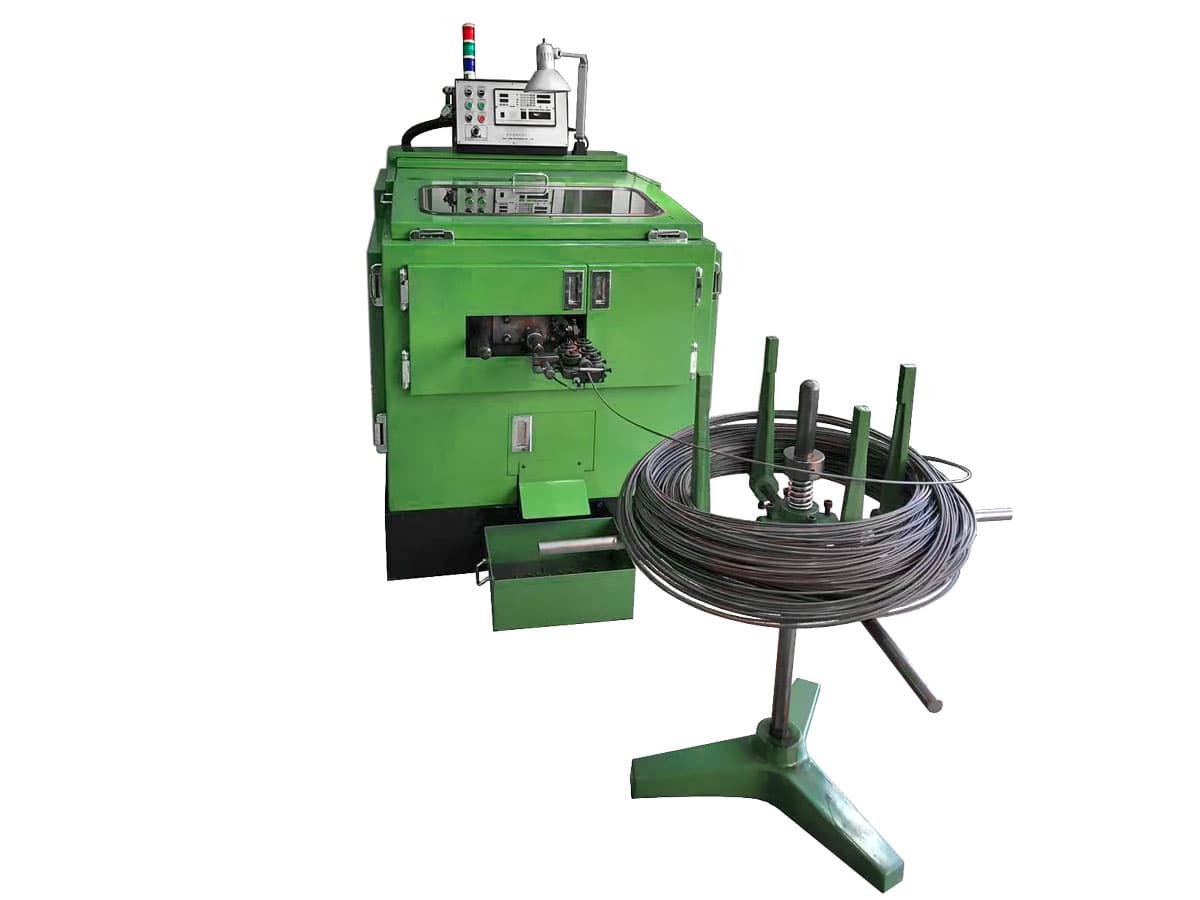

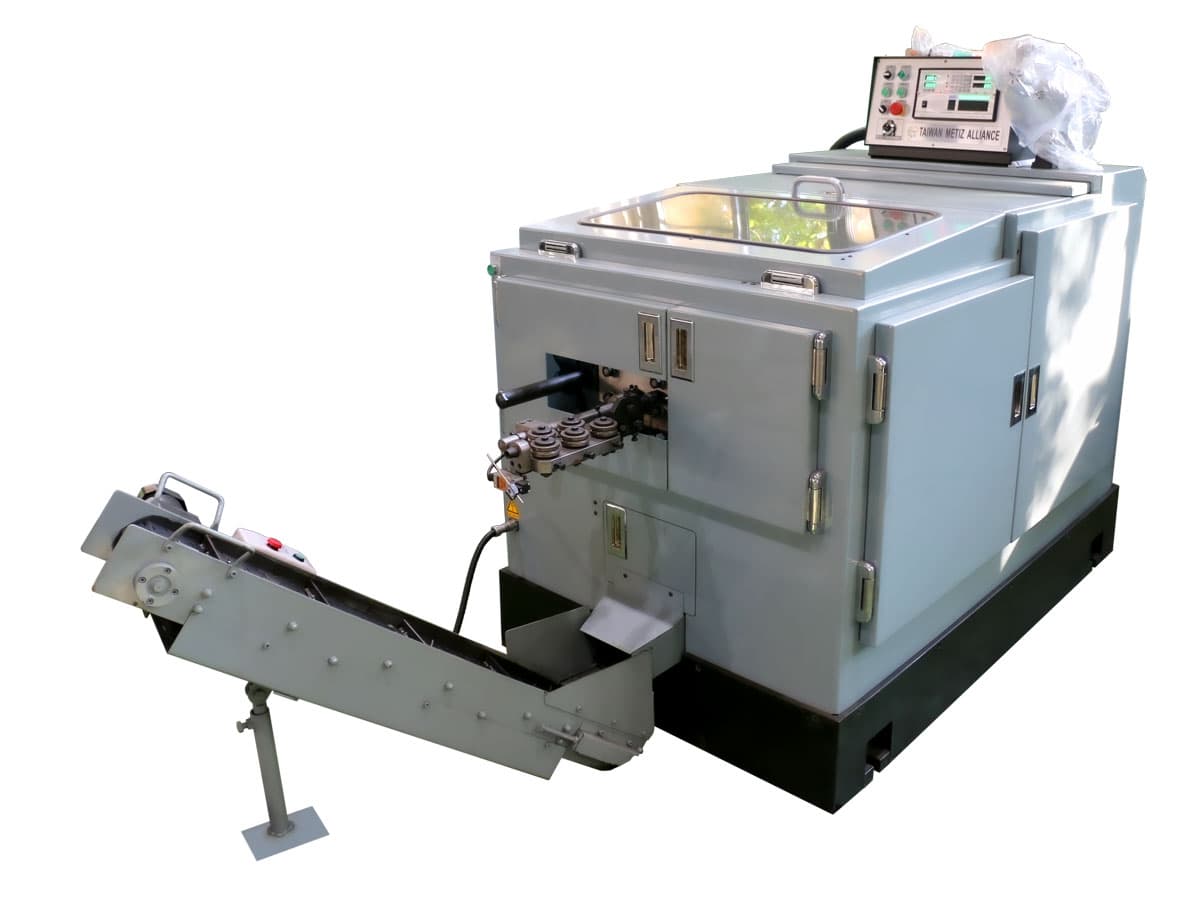

Холодновысадочный станок в защитном кожухе LC-15F
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Длина хода ползуна | Производительность, шт./мин. | Диаметр основной матрицы | Диаметр отрезной матрицы | Первый пуансон | Второй пуансон | Мощность основного двигателя | Масляный насос | Габариты станка, Д × Ш × В, см |
Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LC-15F | 4~5 мм | 64 мм | 92 мм | 150~180 | 34.5 мм | 19 мм | 31 мм | 31 мм | 2 л.с. | ¼ л.с. | 198 × 130 × 175 | 1930 | 2130 |
| 76 мм | 110 мм | 2030 | 2230 |

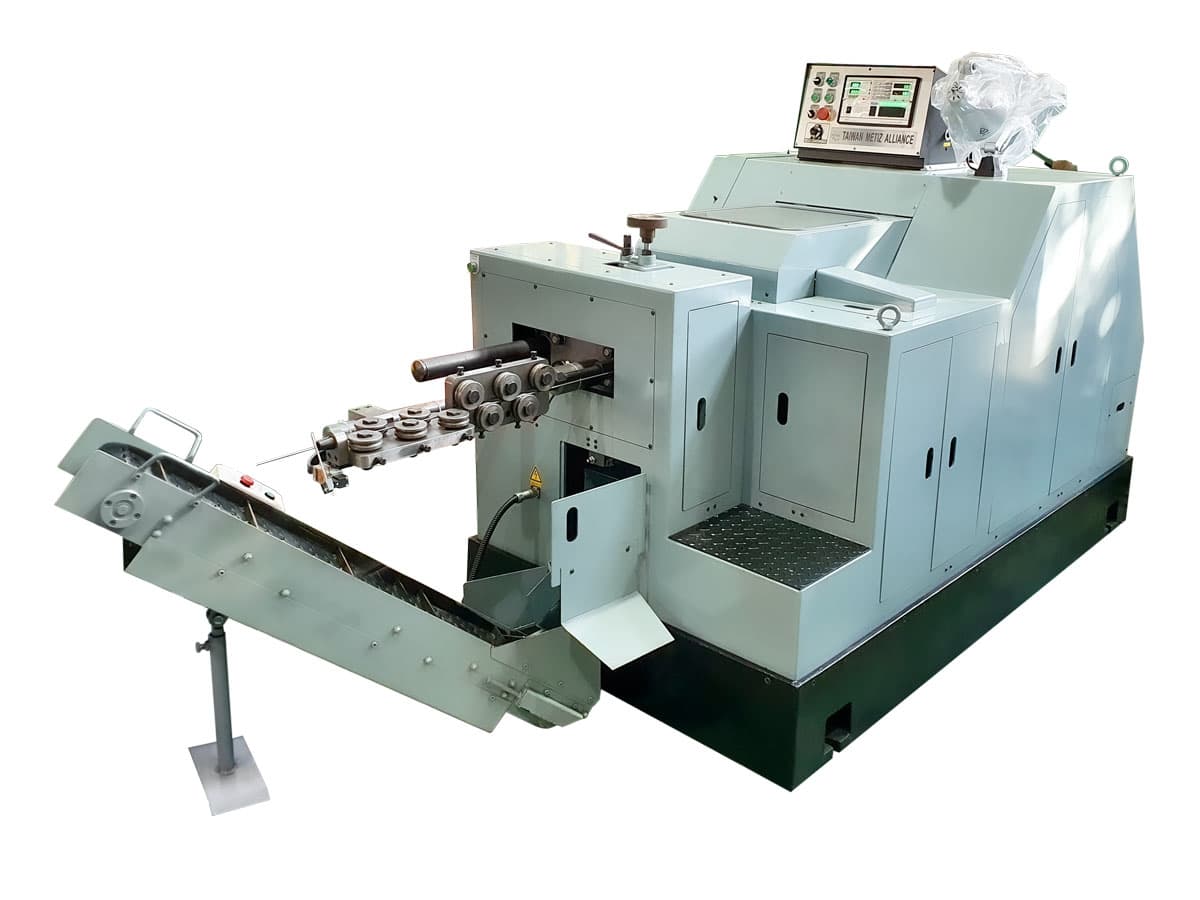

Холодновысадочный станок в защитном кожухе LC-20F
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Длина хода ползуна | Производительность, шт./мин. | Диаметр основной матрицы | Диаметр отрезной матрицы | Первый пуансон | Второй пуансон | Мощность основного двигателя | Масляный насос | Габариты станка, Д × Ш × В, см |
Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LC-20F | 4~6 мм | 76 мм | 124 мм | 80~100 | 45 мм | 25 мм | 36 мм | 36 мм | 3 л.с. | ¼ л.с. | 240 × 140 × 150 | 2775 | 2280 |
| 102 мм | 160 мм | 265 × 140 × 188 | 3250 | 3400 |

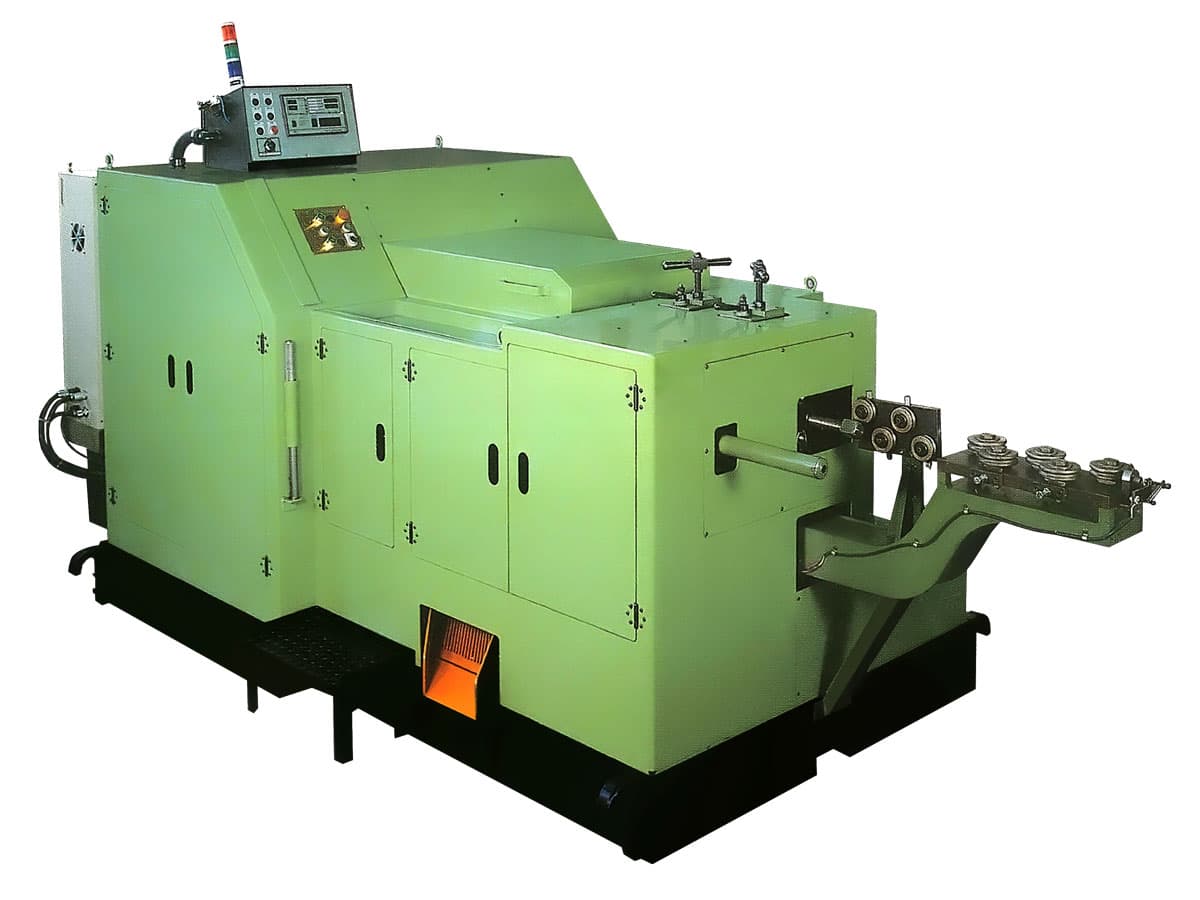

Холодновысадочный станок в защитном кожухе LC-25F
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Длина хода ползуна | Производительность, шт./мин. | Диаметр основной матрицы | Диаметр отрезной матрицы | Первый пуансон | Второй пуансон | Мощность основного двигателя | Масляный насос | Габариты станка, Д × Ш × В, см |
Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LC-25F | 4~8 мм | 102 мм | 160 мм | 65~85 | 60 мм | 32 мм | 38 мм | 38 мм | 7 ½ л.с. | ¼ л.с. | 350 × 160 × 180 | 4500 | 4650 |

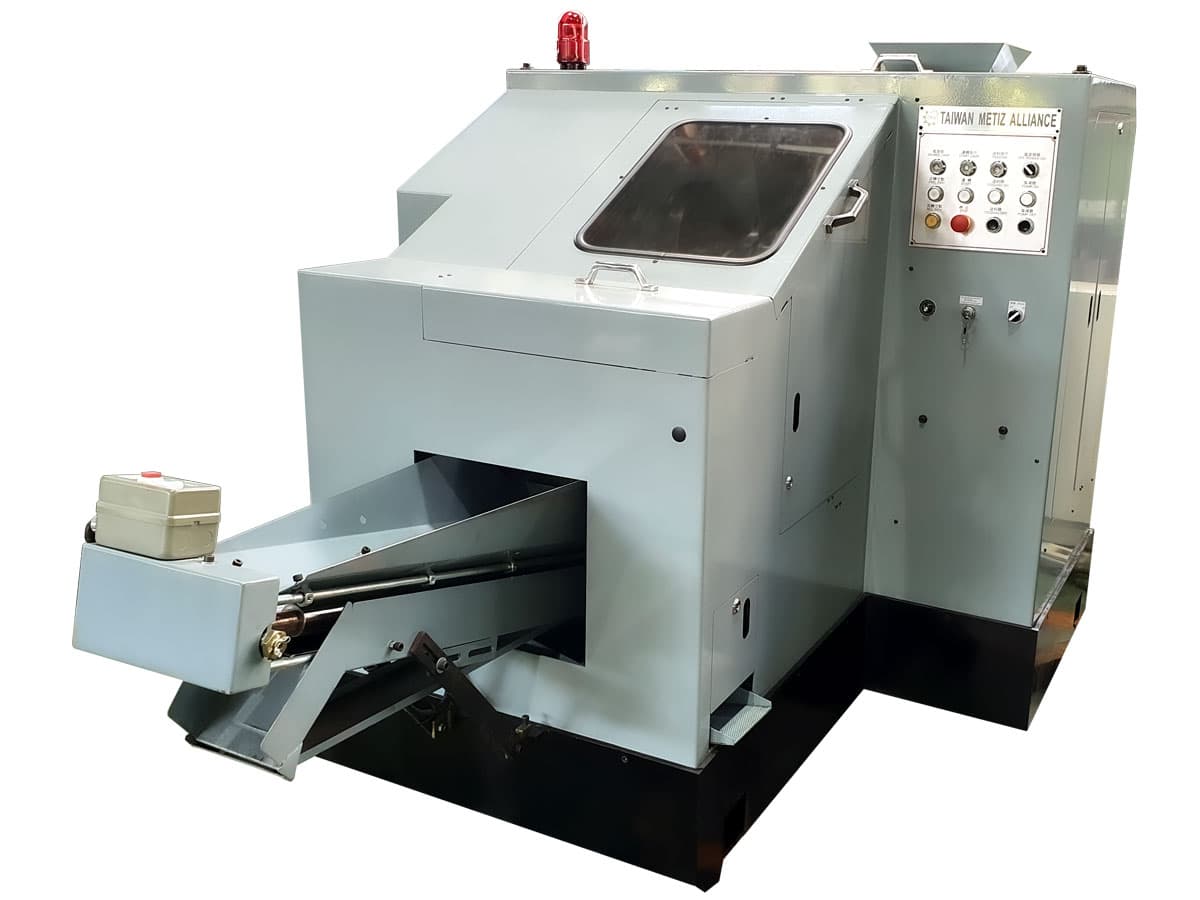

Резьбонакатный станок в защитном кожухе RS-15THC
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Производительность, шт./мин. | Размер плашек | Мощность основного двигателя | Масляный насос | Габариты станка, Д × Ш × В, см |
Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| RS-15THC | 2-6 мм | 64 мм | 200~300 | 25 × 70 × 76~90 25 × 70 × 90~105 |
5 л.с. | ¼ л.с. | 197 × 155 × 167 | 1650 | 1800 |

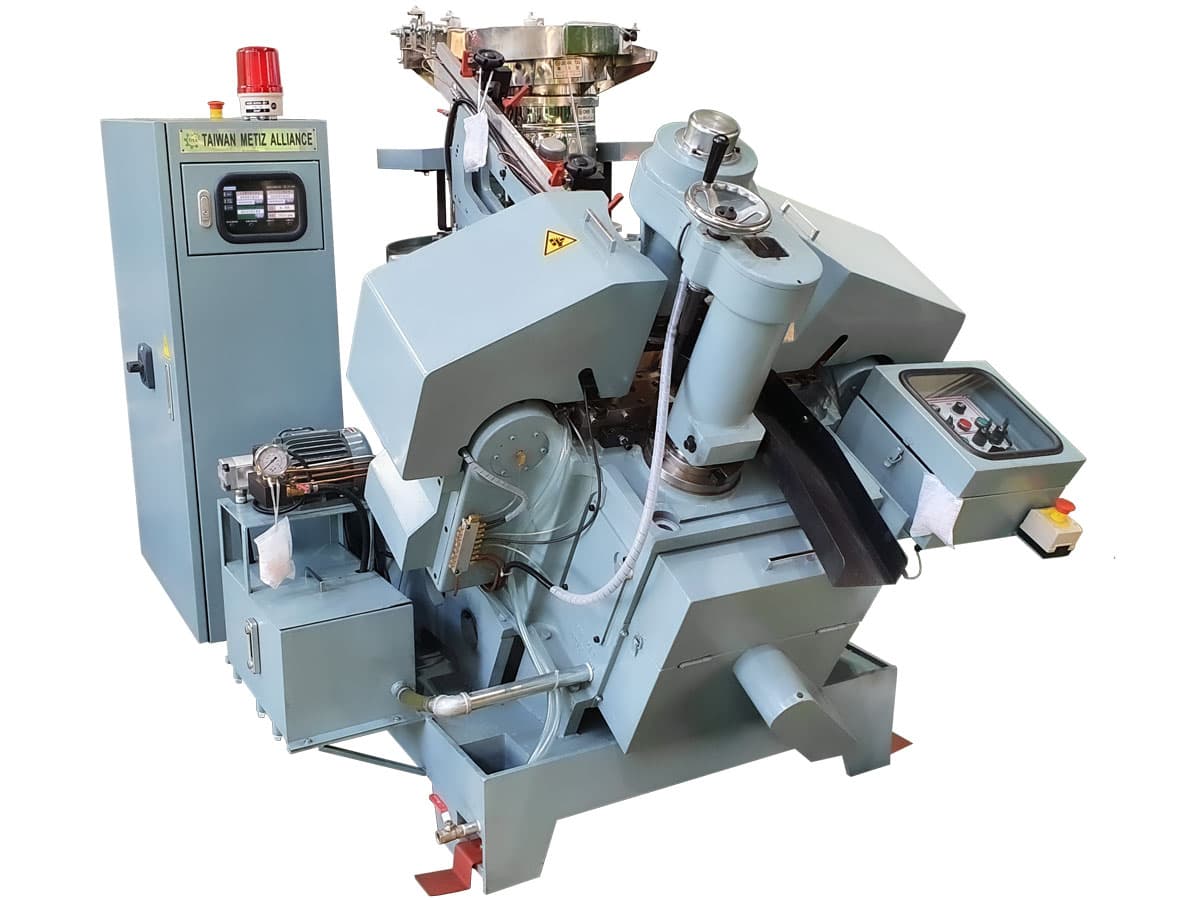

Станок для формирования сверла саморезов DF-235
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Производительность, шт./мин. | Размер плашек | Мощность основного двигателя | Контроль за скоростью | Режим управления | Подача заготовки | Габариты станка, Д × Ш × В, см |
Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DF-235 | 2.8-6.3 мм | 9.15-220 мм | 100~500 | 25 × 102 × 127~1405 | 10 л.с. / 7.5 кВт / 6 фаз | инвертор | Автоматический (ПЛК) | вибрационный бункер, Ø720 мм | 200 × 240 × 200 | 2520 | 2845 |
Рекомендации по выбору материалов для изготовления самонарезающих винтов
Для производства самонарезающих винтов оптимально использовать проволоку из стали марок SAE 1022 или SAE 1018. Числовые обозначения 22 и 18 в маркировке отражают процентное содержание углерода в сотых долях. При увеличенном угле формирования резьбы целесообразно применять материал с более высоким уровнем углерода.
Параметры проволоки
| Химический состав | ||||||
|---|---|---|---|---|---|---|
| C. Max | Si. Max | Mn. Max | P. Max | S. Max | Al. Max | |
| 1022 | 0.18-0.23 | 0.10 | 0.70-0.90 | 0.030 | 0.050 | 0.020 |
| 1018 | 0.15-0.20 | 0.10 | 0.60-0.90 | 0.030 | 0.050 | 0.020 |
| Механические характеристики | |||
|---|---|---|---|
| Диаметр, мм | Предел прочности, кг/мм2 | Твердость, НВ | |
| 1018 | 3.5 | 42-50 | 135-165 |
| 1018 | 2.75 | 44-54 | 145-175 |
| 1022 | 3.5 | 42-51 | 135-170 |
| 1022 | 2.75 | 45-55 | 145-175 |
