Холодновысадочные станки для производства гаек
Для выпуска гаек размеров М6 и М8 обычно применяются холодновысадочные станки с пятью позициями, тогда как для гаек М10 и крупнее целесообразно использовать оборудование с шестью позициями. Такой подход обусловлен требованиями к качеству исходного металла. Использование 6-и позиционных прессов при работе с низкоуглеродистой сталью позволяет снизить требования к сырью, одновременно обеспечивая получение продукции высокого качества. Кроме того, уменьшается расход металла благодаря сокращению объёма внутренней высечки (выдры).
Дополнительным преимуществом является оснащение 6-и позиционного станка механизмом переноса, который даёт возможность выполнять формовку гайки с несколькими поворотами, повышая общую эффективность оборудования.
6-и позиционный холодновысадочный станок представляет собой универсальное оборудование, позволяющее производить различные виды гаек с высокими механическими характеристиками, стабильным качеством и сравнительно невысокой себестоимостью. Применение прессов с большим количеством позиций даёт возможность эффективно изготавливать как низкие, так и высокие гайки, а также изделия с уменьшенным размером под ключ. Дополнительным преимуществом 6-и позиционных станков является возможность выпуска продукции нестандартной формы, что открывает предприятию перспективы для расширения ассортимента. К таким изделиям относятся, например, головки накидных ключей, элементы свечей зажигания для двигателей внутреннего сгорания и многие другие детали.
Почему ведущие компании по всему миру выбирают наше оборудование?
Мы предлагаем решения для производства гаек на базе 5-и и 6-и позиционных холодновысадочных станков. Оборудование нового поколения обеспечивает высокую скорость формования изделий. Зажимной механизм подачи заготовки может работать как в линейном режиме, так и с поворотом на 180 градусов - в зависимости от требований к продукции и особенностей технологического процесса. Высокопроизводительный режущий механизм S-CAM приводится в действие напрямую от коленчатого вала, что гарантирует точность и стабильность операций холодной высадки. Основной суппорт пресса обеспечивает высокую жёсткость конструкции и точное прямолинейное перемещение заготовки через штампы и матрицы. Оборудование позволяет изготавливать гайки в широком диапазоне диаметров от M5 до M45. Все станки оснащены пневматическим сцеплением и тормозной системой, а регулировка скорости осуществляется с помощью инвертора. В настоящее время компании-производители крепежа по всему миру используют более 3000 единиц оборудования данного типа.

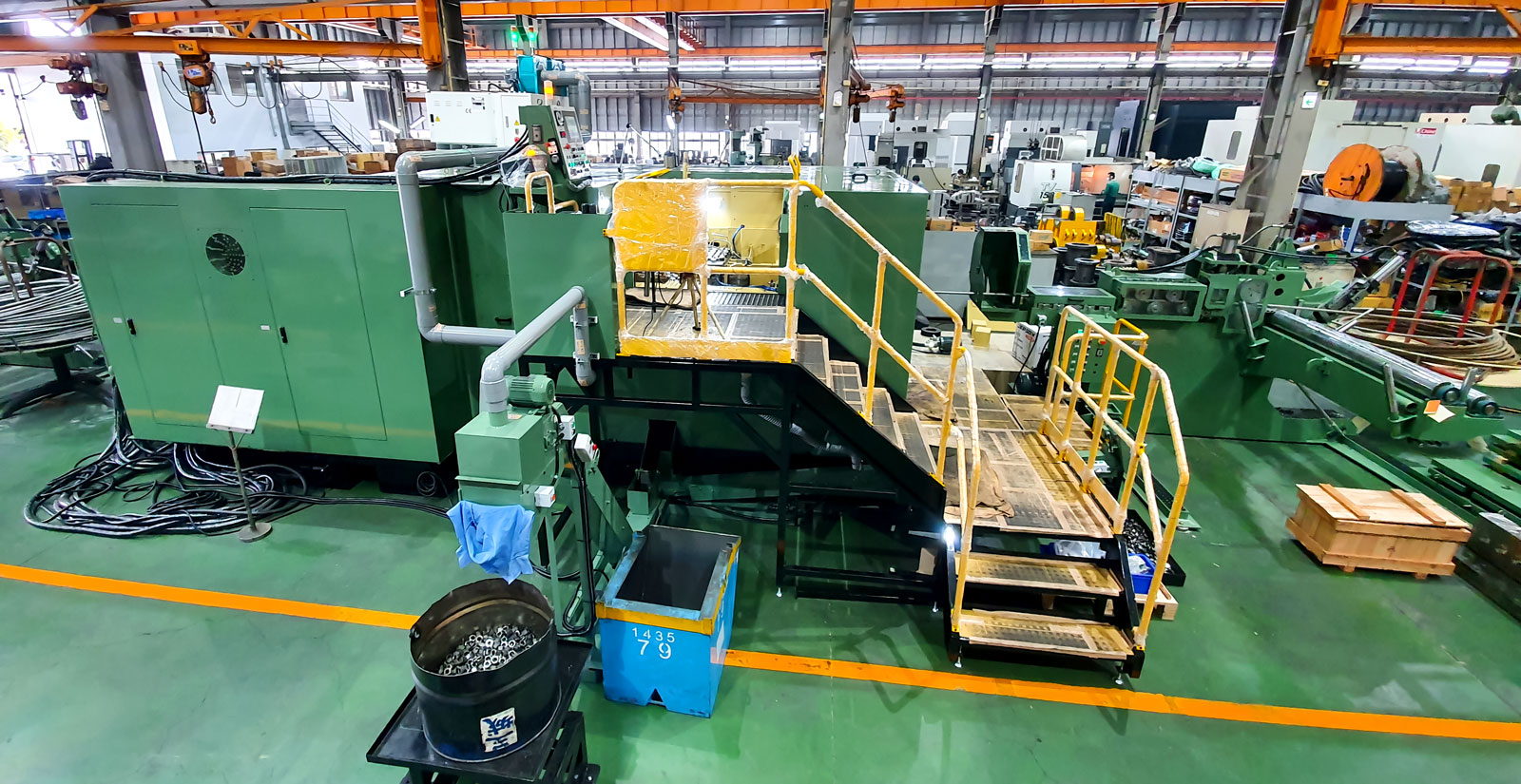

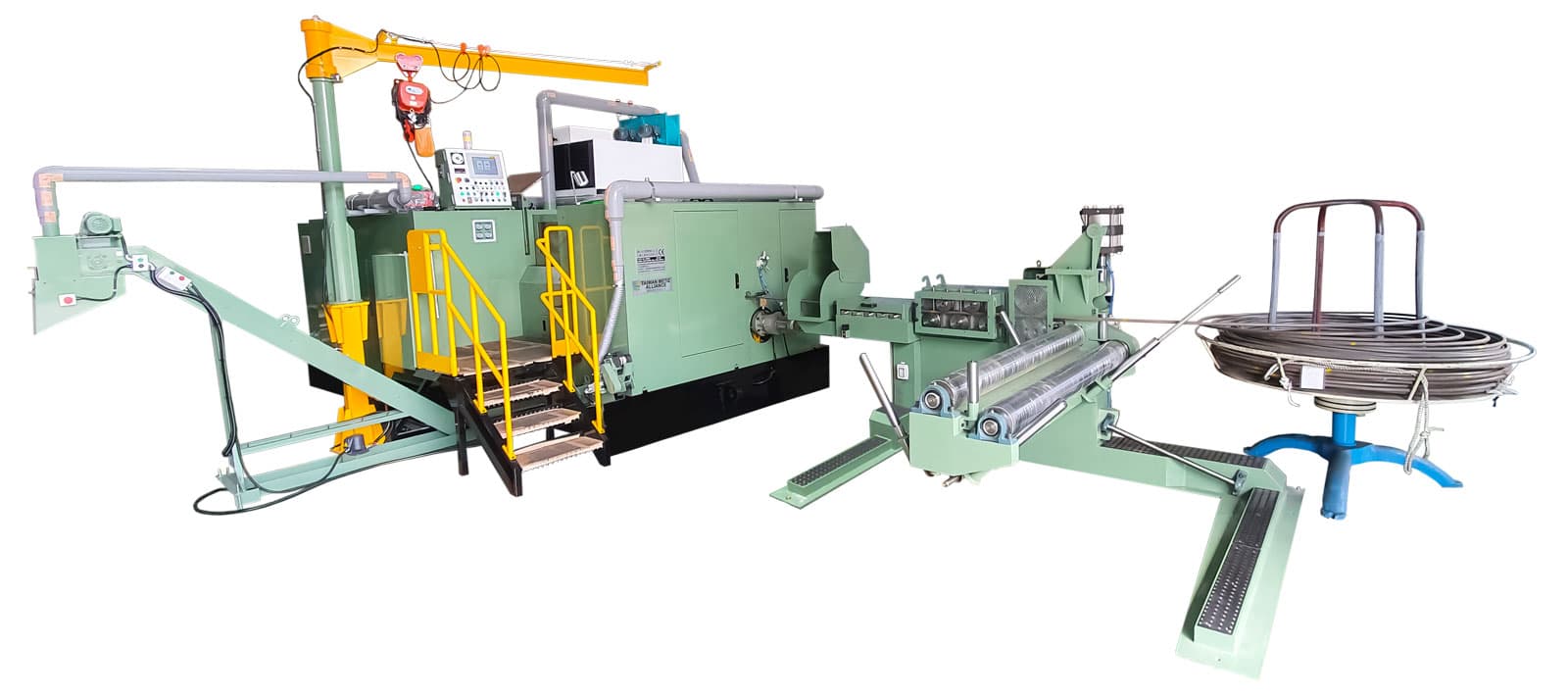

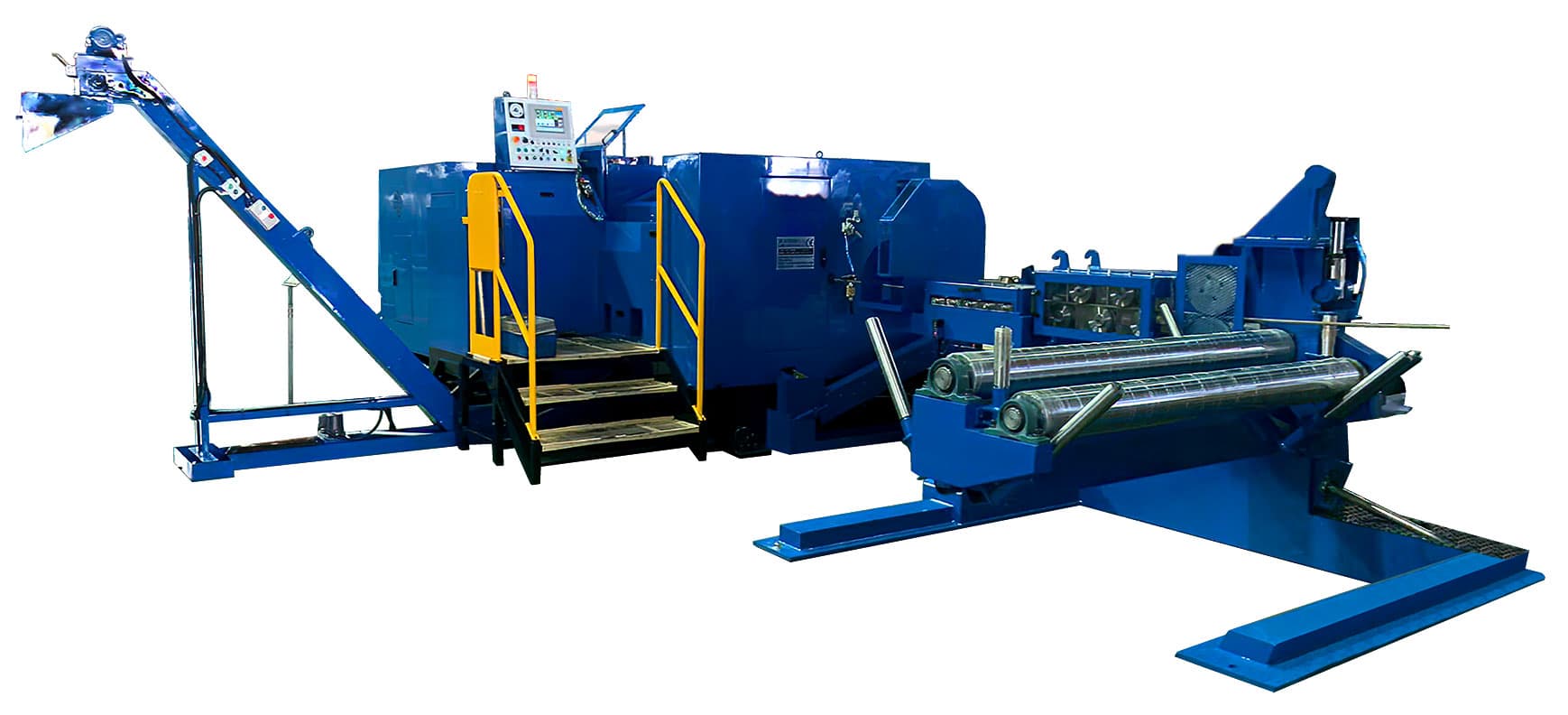

Холодновысадочный станок для гаек серии MNFR-32B5S
Особенности оборудования для производства гаек методом холодной высадки
Наши холодновысадочные станки для выпуска гаек отличаются рядом технических преимуществ:
- Коленчатый вал с втулкой интегрирован с системой подачи СОЖ под высоким давлением, что способствует увеличению ресурса рабочих узлов станка.
- Остановка оборудования выполняется при помощи пневматического тормоза с муфтой. Такая система сцепления и торможения обеспечивает запуск станка в трёх разных режимах - наладки, одиночного цикла и непрерывной работы - без риска повреждения электрокомпонентов и двигателя.
- Предусмотрена система Р.К.О.
- Программируемый интерфейс оператора выводит данные о производстве, ведёт учёт выпускаемой продукции и контролирует износ инструмента, упрощая управление и контроль состояния оборудования.
- Высокоточный линейный механизм подачи проволоки имеет ряд преимуществ перед роликовыми системами: он исключает проскальзывание и появление царапин или поперечных следов, обеспечивает более точную подачу, позволяет работать как с короткими, так и с длинными заготовками, а также обрабатывать мягкие материалы без их повреждения или деформации поверхности. Кроме того, линейная подача повышает точность отрезки за счёт отсутствия недостатков, присущих традиционным системам со сцеплением и тормозом.
- Регулировка скорости осуществляется через инвертор.
- Оборудования оснащено системой диагностики неисправностей: при отклонениях в работе активируется звуковой сигнал, информируя оператора о возможных проблемах.

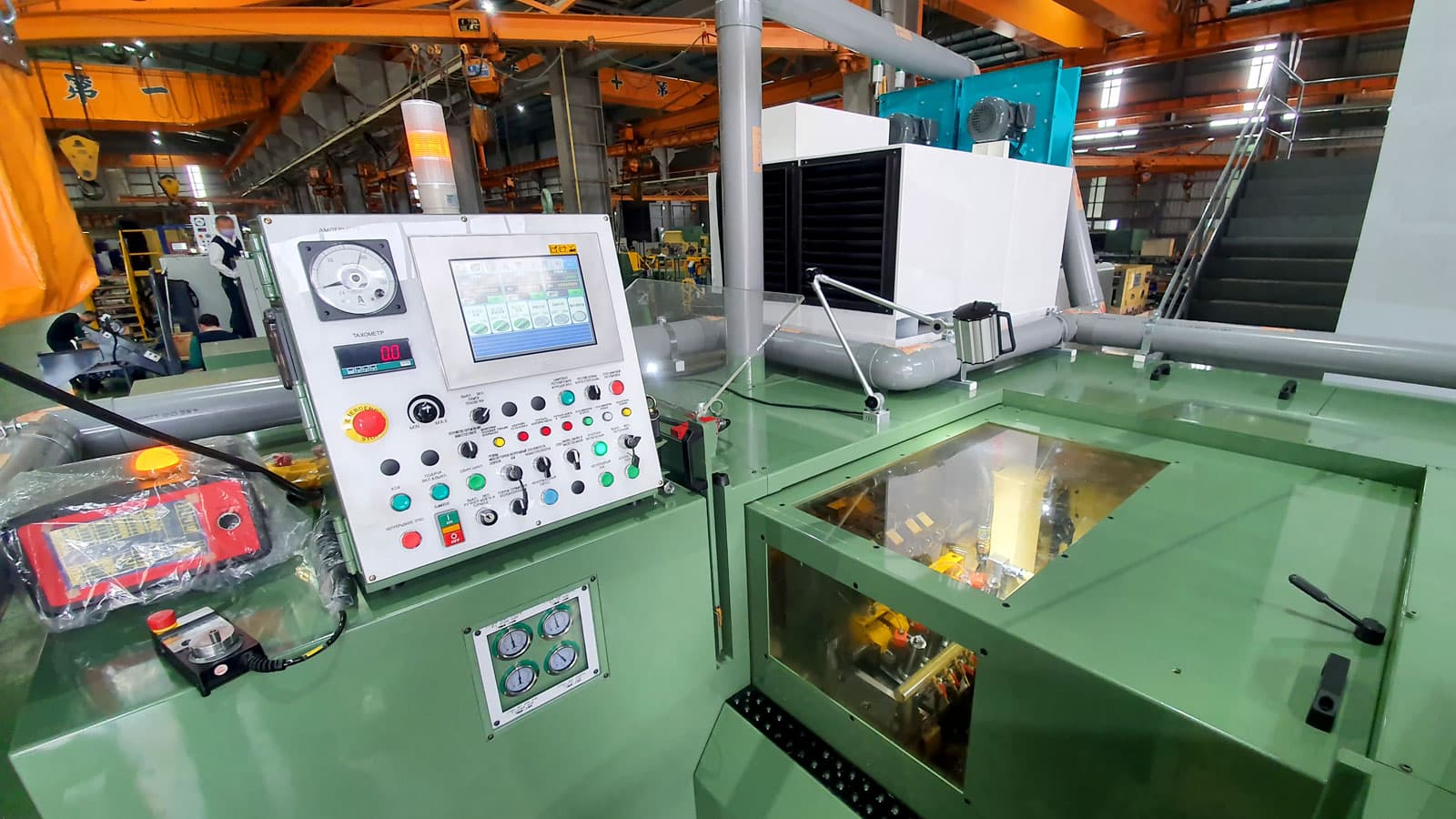

Панель оператора холодновысадочного автомата MNFR-24B5S

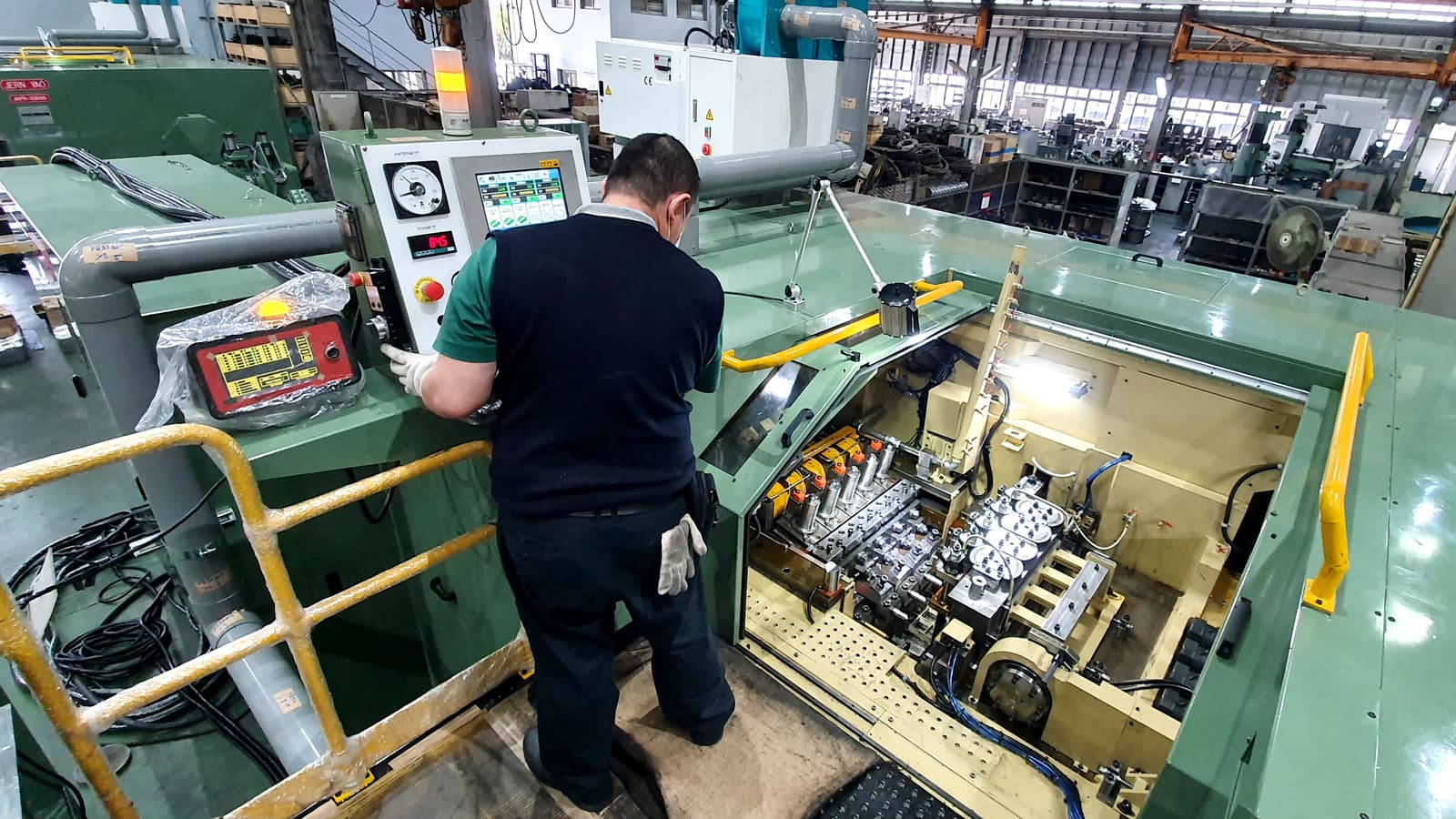

Оператор за наладкой холодновысадочного станка MNFR-32B5S

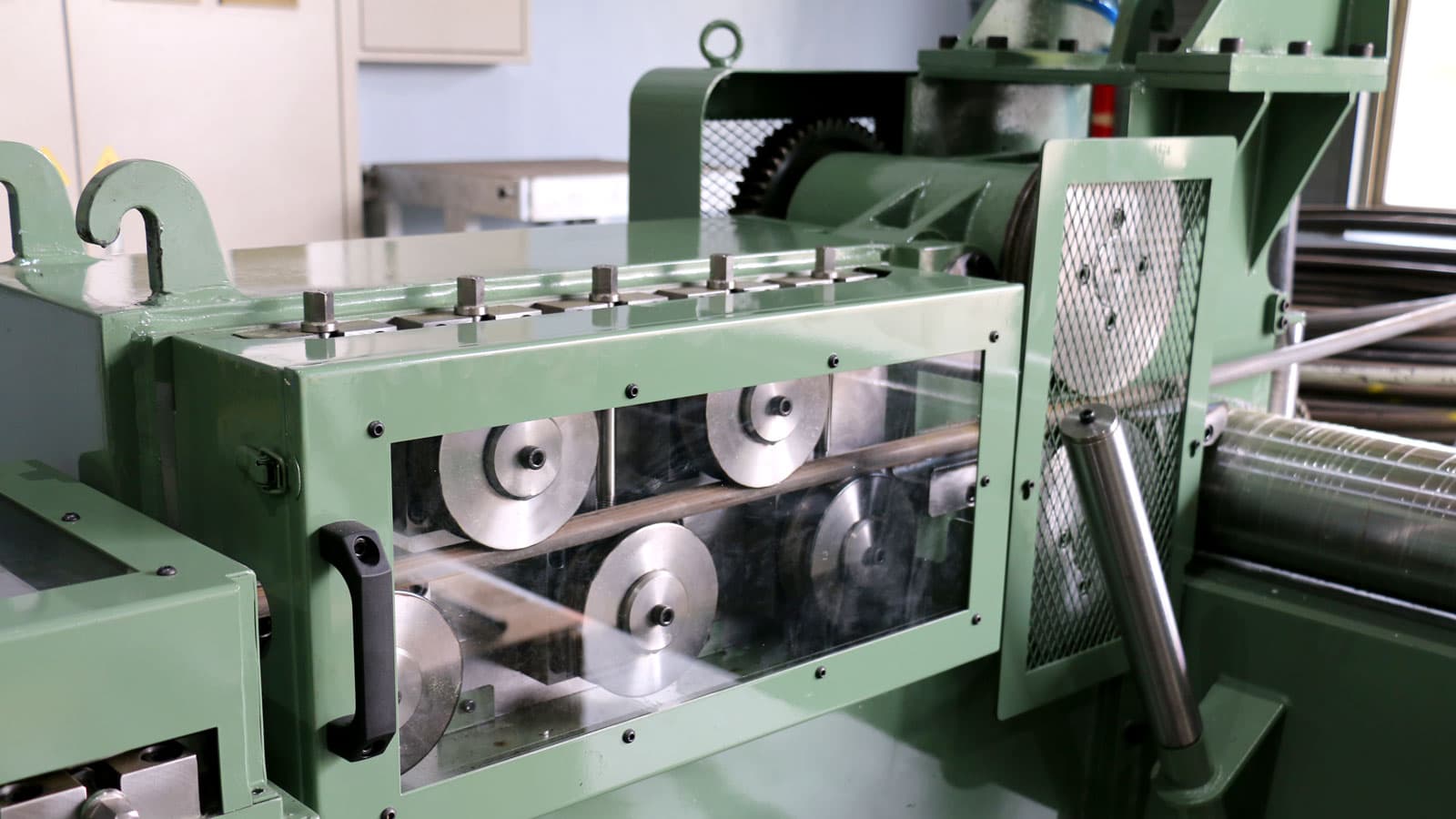

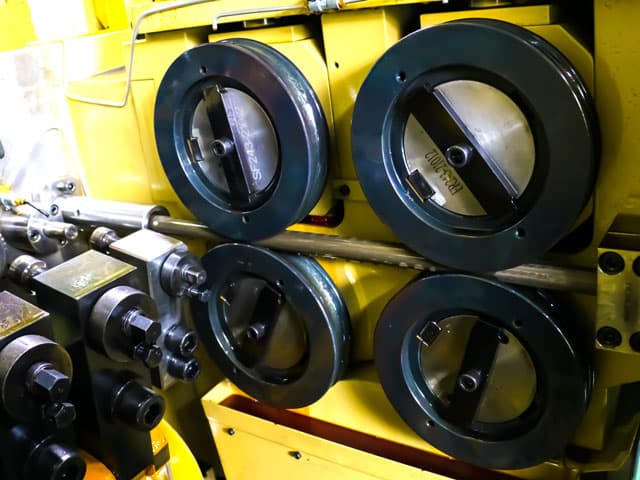

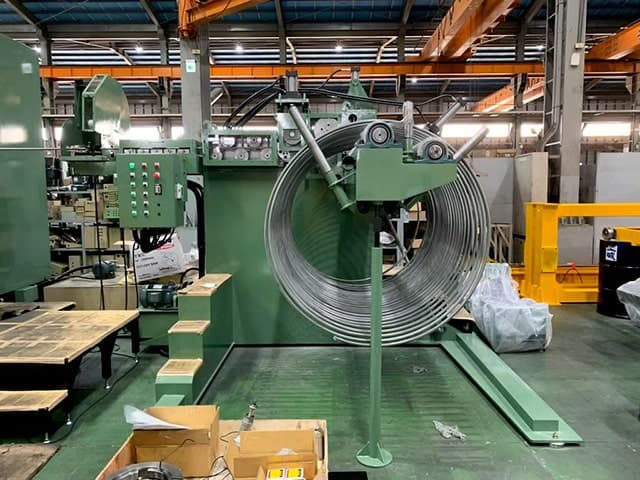

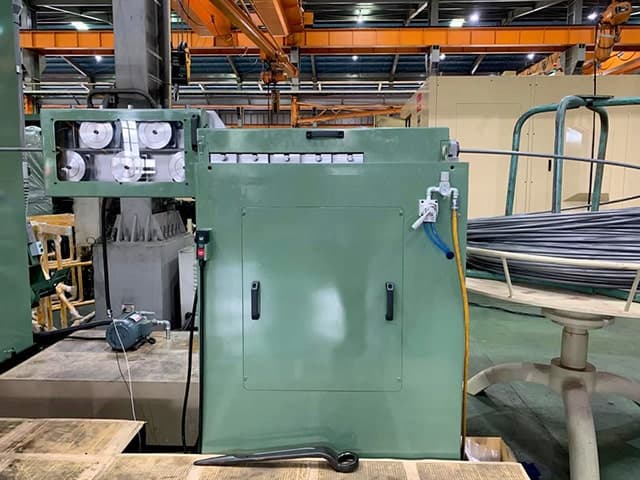

Узел подачи проволоки и рихтовочное устройство станка для высадки гаек MNFR-24B5S

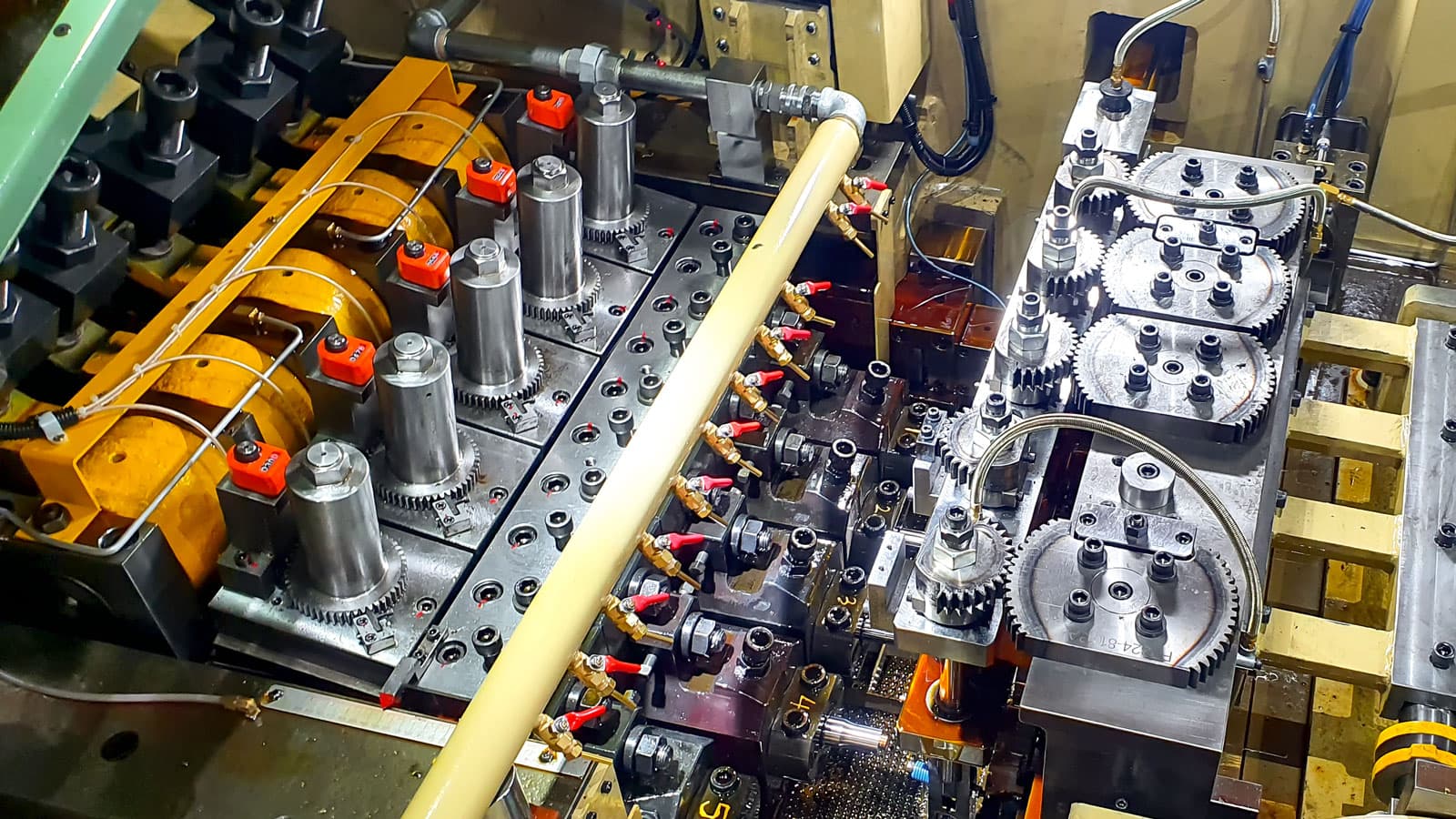

Механизм выталкивания станка MNFR-32B5S с трехступенчатой регулировкой хода. Цифровой датчик для регулировки клина пуансона.

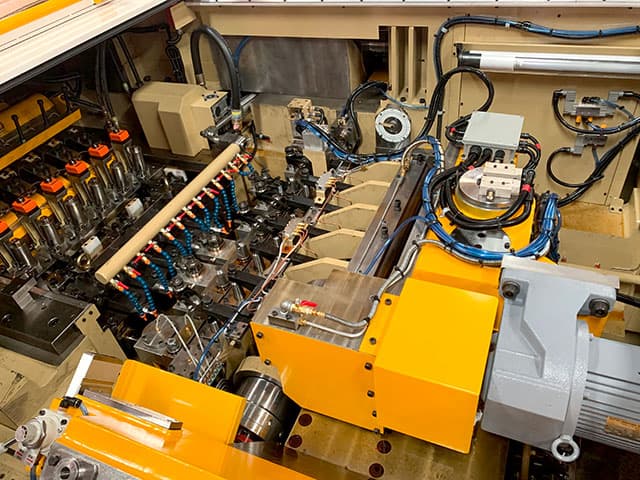

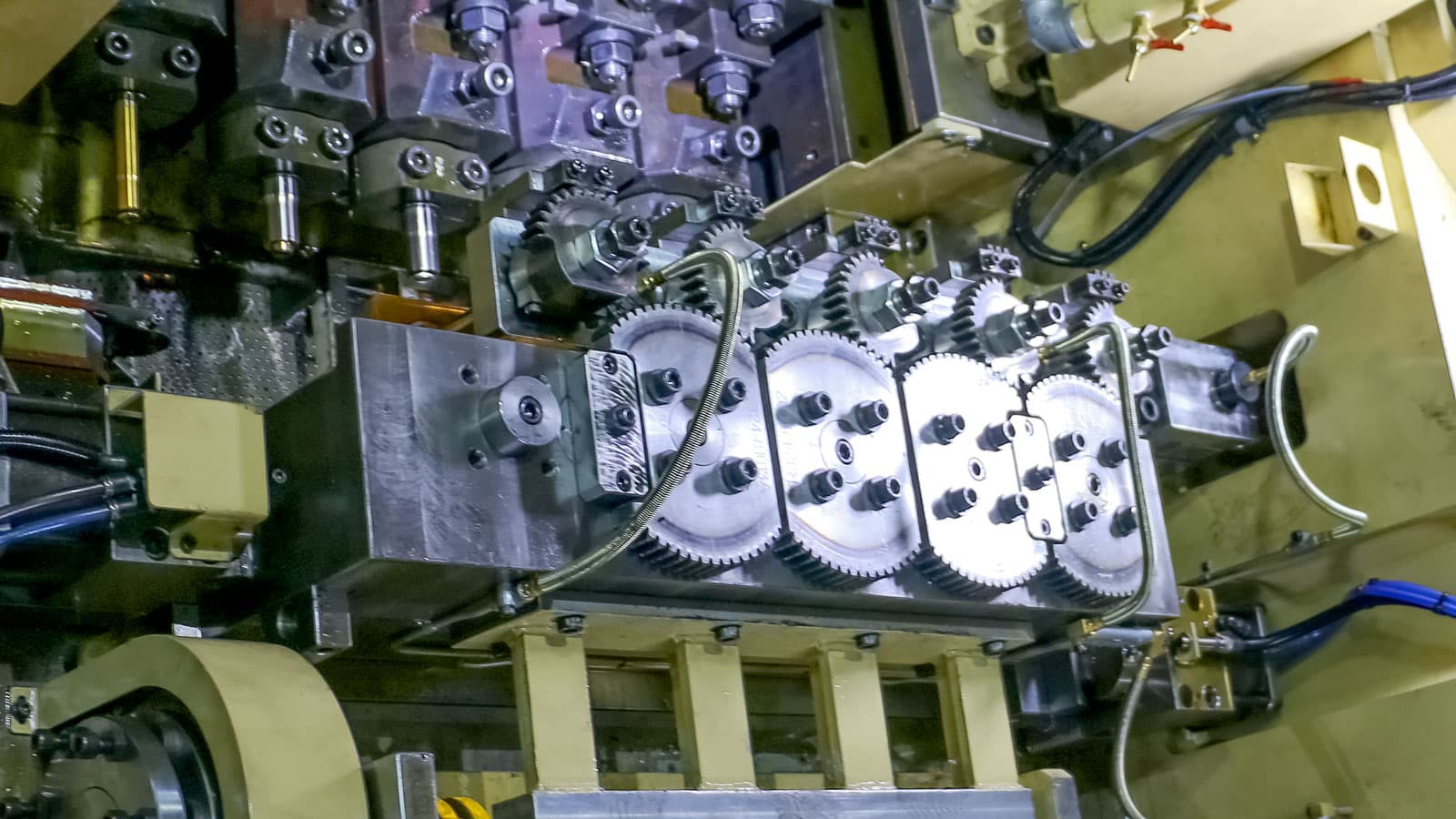

Механизм переноса заготовок между позициями холодновысадочного автомата для производства гаек серии MNFR-32B5S перемещается прямо или поворачивается на 180 градусов в зависимости от требований.

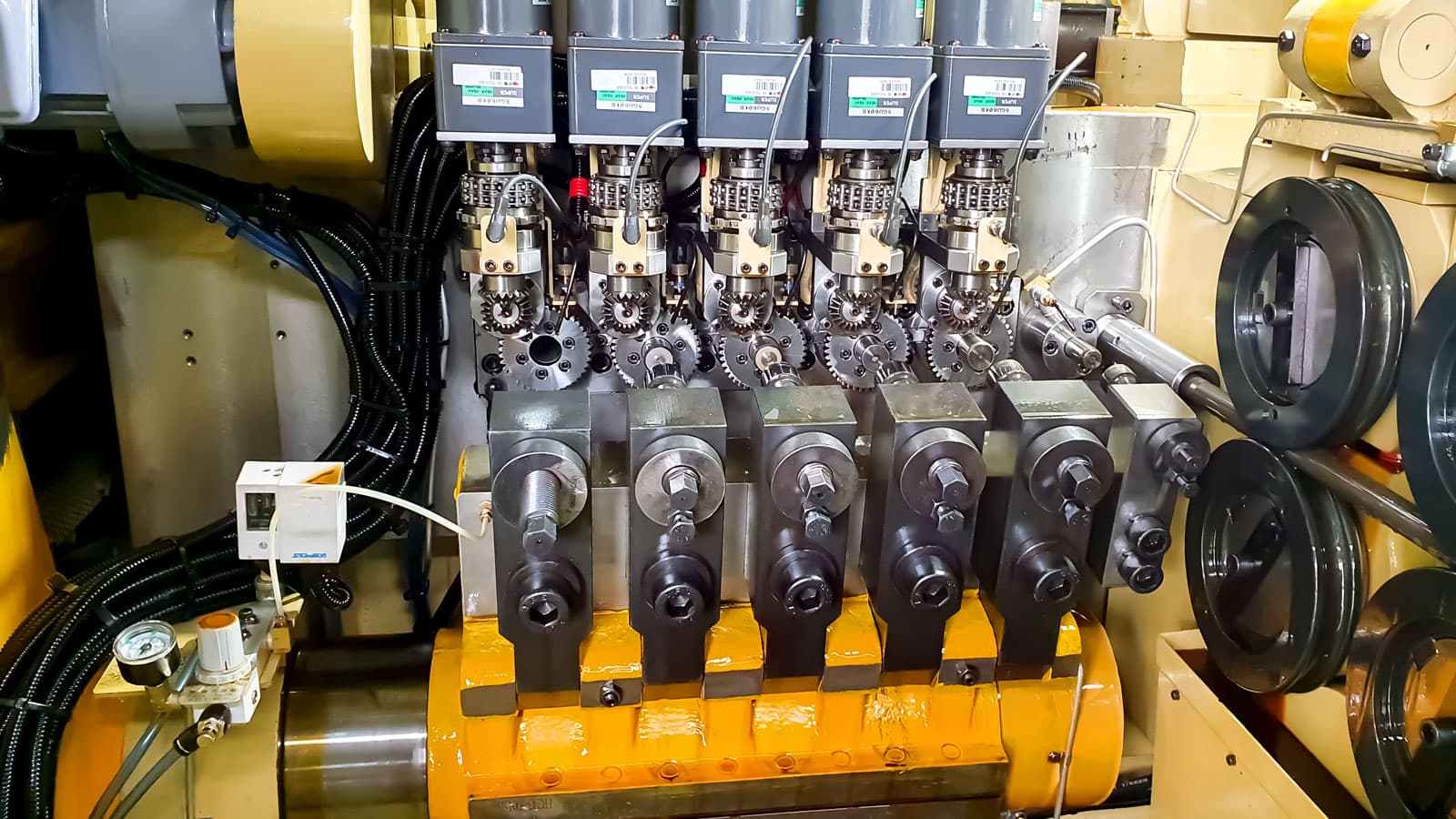

Возможность моторизированной регулировки длины выталкивания и положения ограничителя с точностью 0,01 мм.

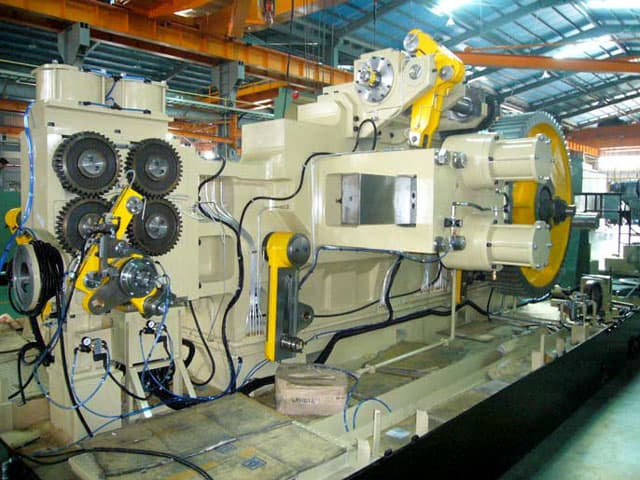

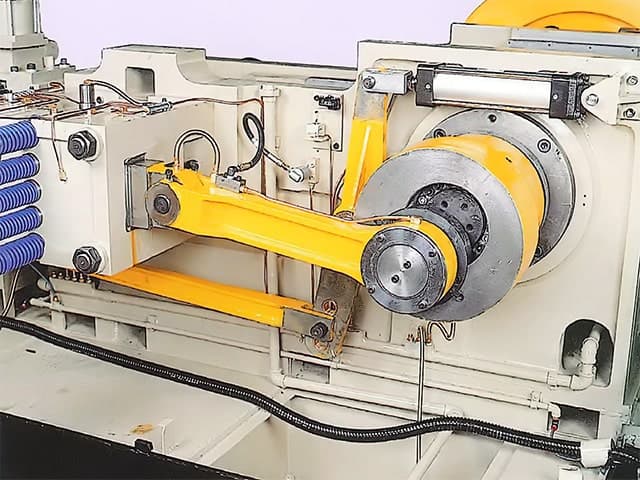

Мощный отрезной механизм с системой S-CAM приводится в действие коленчатым валом и перемещается в горизонтальной плоскости.

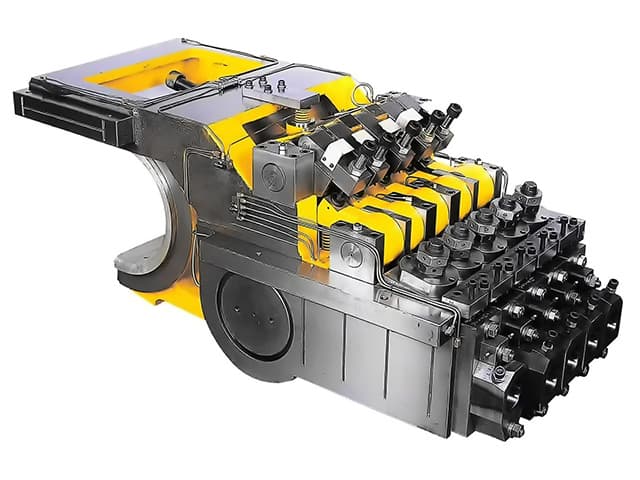

Главный суппорт с верхним рычагом обеспечивает отличную устойчивость и обеспечивает точное движение по прямой. Автоматическая остановка при перегрузке механизма выталкивателя пуансона. Наклонный вертикальный клин пуансона устанавливается таким образом, чтобы усилие ковки не повредило клин.

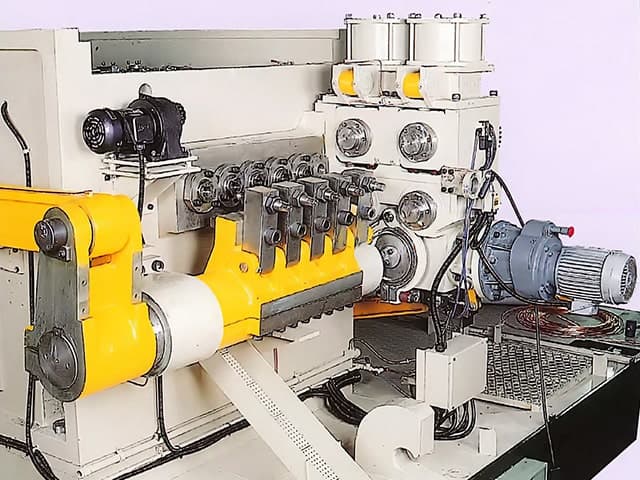

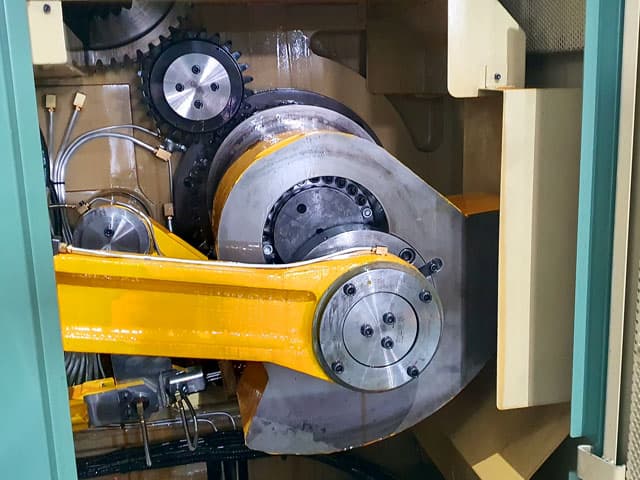

Устройство выталкивания. Холодновысадочные станки-автоматы для гаек оборудованы блоком для матрицы. Выдвижные стержни легко установить со стороны матрицы, что облегчает замену инструмента.

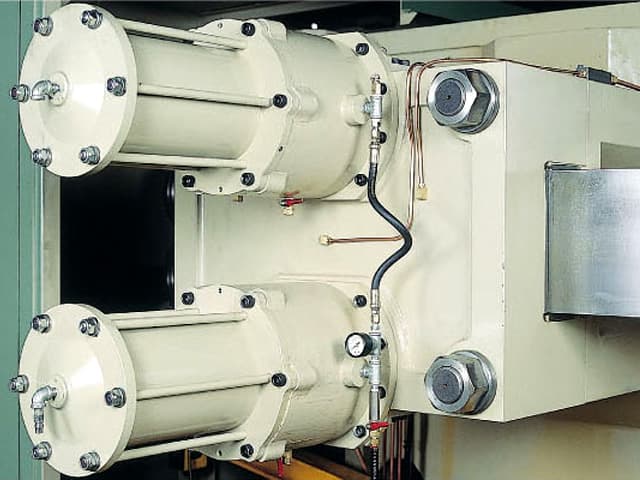

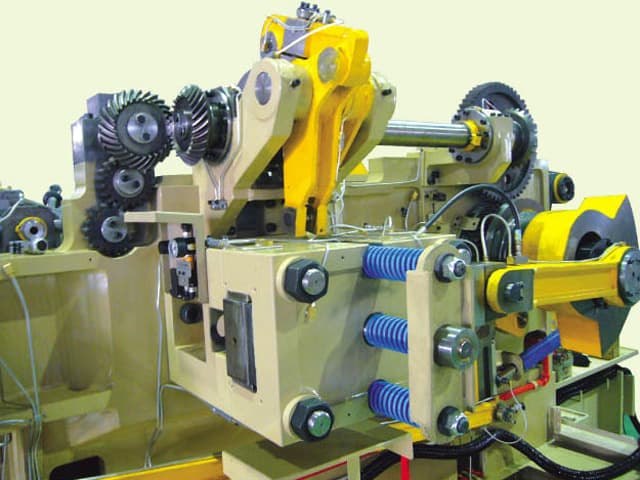

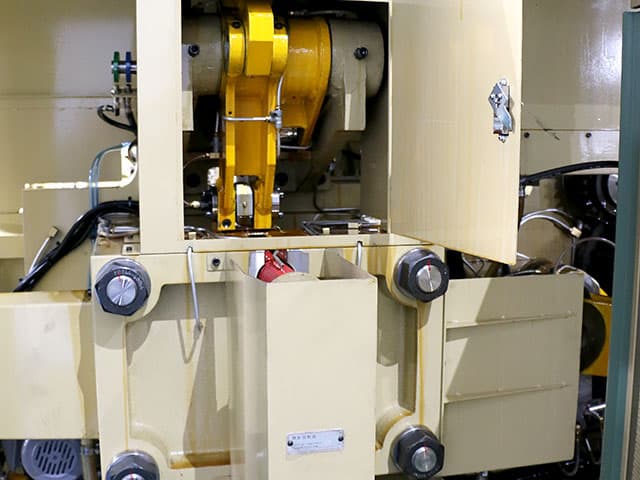

Прессы серии SDF большого размера оборудованы отрезным узлом и пневмоцилиндрами, тогда как в более компактной модели SD-24A применяются пружины.

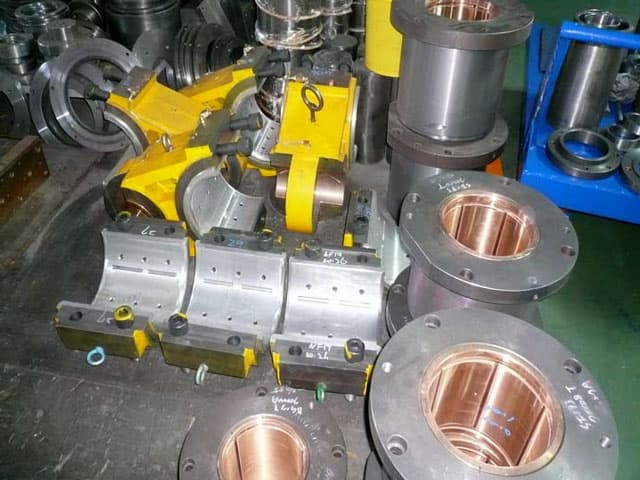

Втулка из алюминиевого сплава для кривошипа и латунная накладка для гидроцилиндра.
Прессы серии SDF большого размера оборудованы отрезным узлом и пневмоцилиндрами, тогда как в более компактной модели SD-24A применяются пружины.

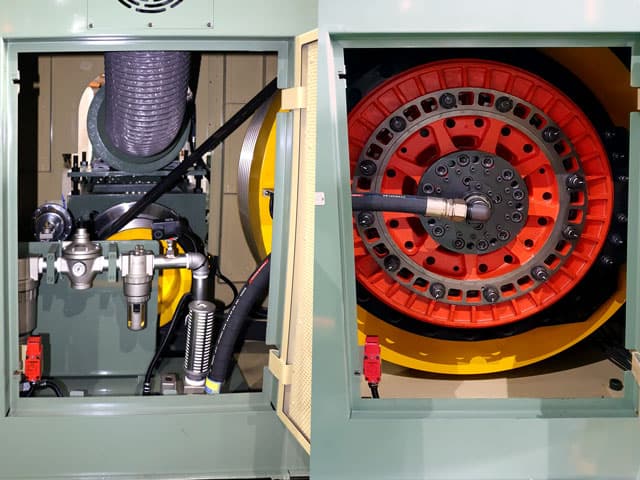

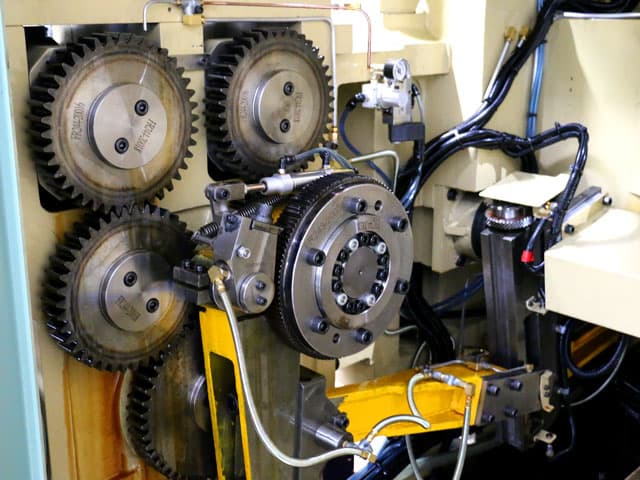

Механизмы передачи перемещены на противоположную сторону рабочей стойки, чтобы освободить больше места для движения и улучшить угол обзора для операторов.
Технические характеристики холодновысадочного оборудования для производства гаек
| Модель оборудования | Количество позиционных ковочных станций (высадочных станций) | Спецификация гаечных изделий | |
|---|---|---|---|
| Размер продукции | Производительность | ||
| Многопозиционные холодновысадочные станки серии MNF | 5 / 6 | M5 - M30 | 48-360 шт/мин |
| Длинноходовые многопозиционные холодновысадочные автоматы серии MNL | M8×25 - M32×85, Ø8×16 - Ø46×120 |
45-200 шт/мин | |
| Многопозиционные холодновысадочные станки серии MNFL | M8×25 - M32×85 | 45-200 шт/мин | |
| Многопозиционные холодновысадочные автоматы серии MNFR | M5 - M30 | 45-450 шт/мин | |
| Длинноходовые многопозиционные холодновысадочные автоматы серии MNFRL | 6 | Ø8×20 - Ø42×100 | 50-200 шт/мин |
| Многопозиционные холодновысадочные станки серии MNFP | 5 / 6 | M5 - M30 | 45-380 шт/мин |
| Длинноходовые многопозиционные холодновысадочные автоматы серии MNFPL | Ø8×20 - Ø46×100 | 45-200 шт/мин | |
| Многопозиционные холодновысадочные станки серии MPF | Ø8×20 - Ø44×100 | 45-180 шт/мин | |
| Многопозиционные холодновысадочные станки серии MNP | 5 / 6 / 7 | Ø14 - Ø62 | 55-255 шт/мин |
| Многопозиционные холодновысадочные станки для длинных гаек серии MLS | 5 / 6 | M5 - M30 | 48-280 шт/мин |
Видео работы многопозиционных холодновысадочных станков для производства гаек

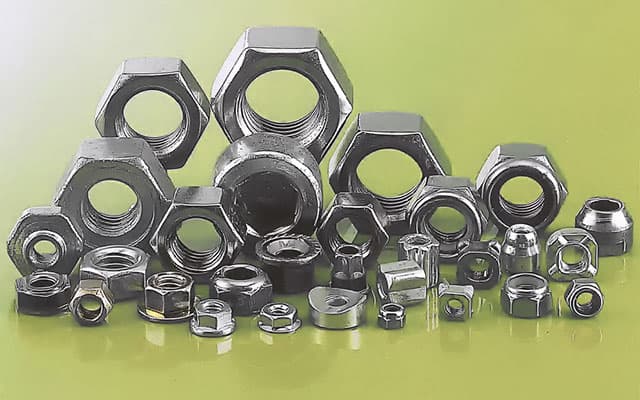

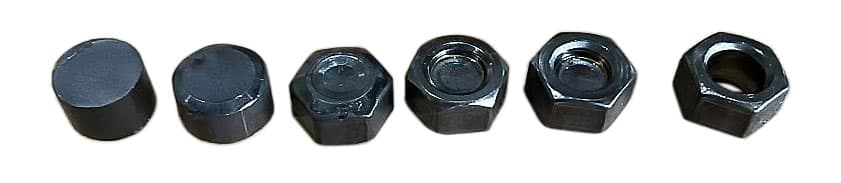

Продукция, производимая на оборудовании для производства гаек методом холодной высадки
На многопозиционном холодновысадочном оборудовании можно производить широкий спектр гаек и гаечных изделий размерами M5, M6, M8, M10, M12, M16, M18, M22, M24, M27, M30, M32 с производительностью от 45 до 450 изделий в минуту:

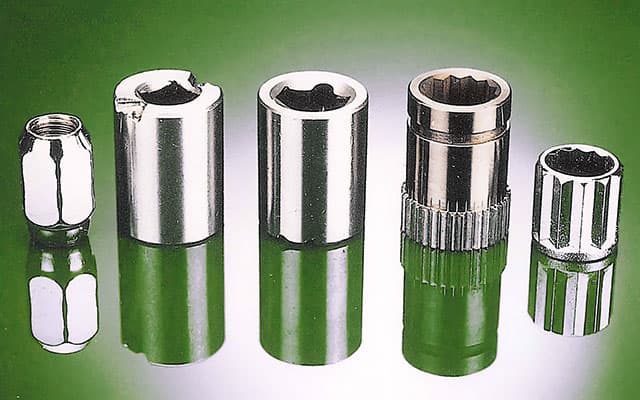

Данная продукция производится на холодновысадочных автоматах серии MNF с 5-ю и 6-ю позиционными ковочными станциями. Размеры гаек от M5 до M30 .
Образцы изделий, производимых на длинноходовых многопозиционных холодновысадочных станках серии MNL с 5-ю и 6-ю позиционными ковочными станциями.

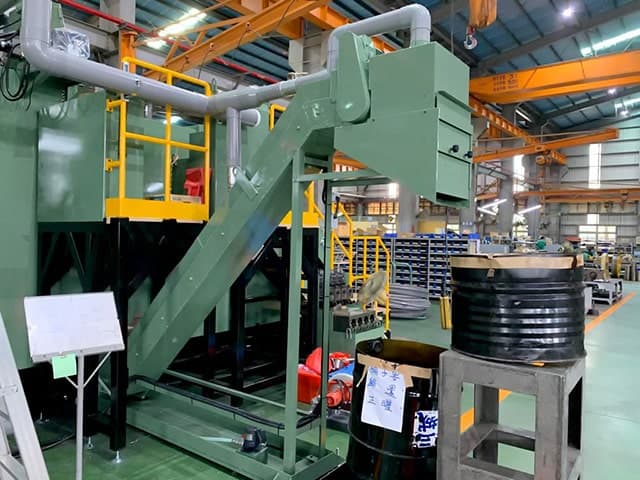

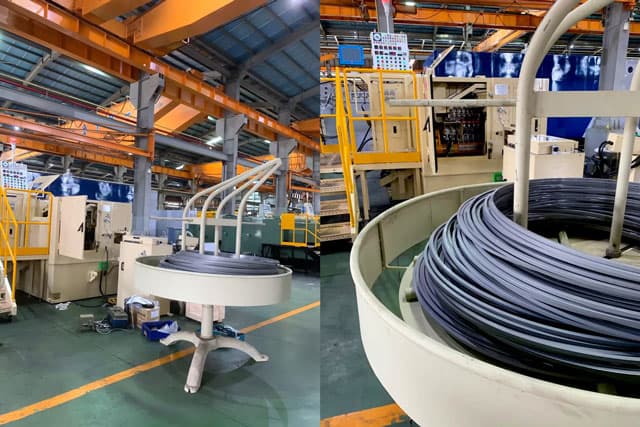

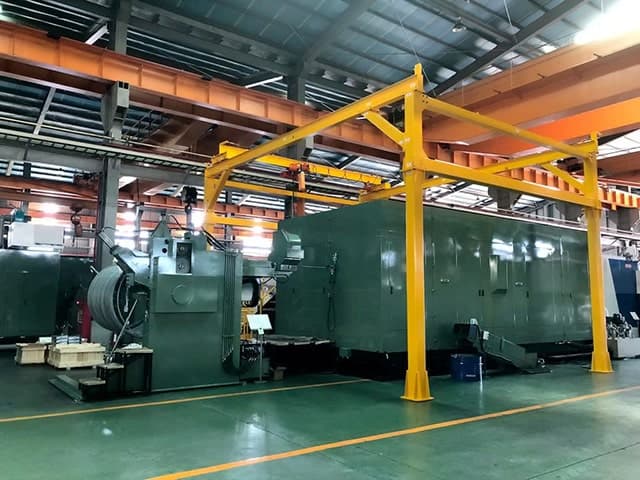

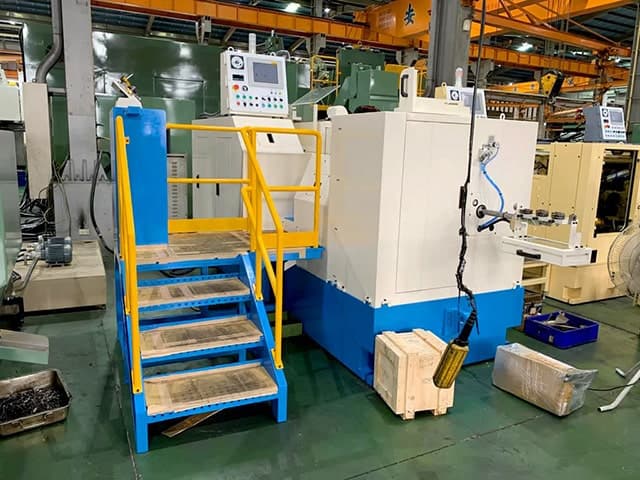

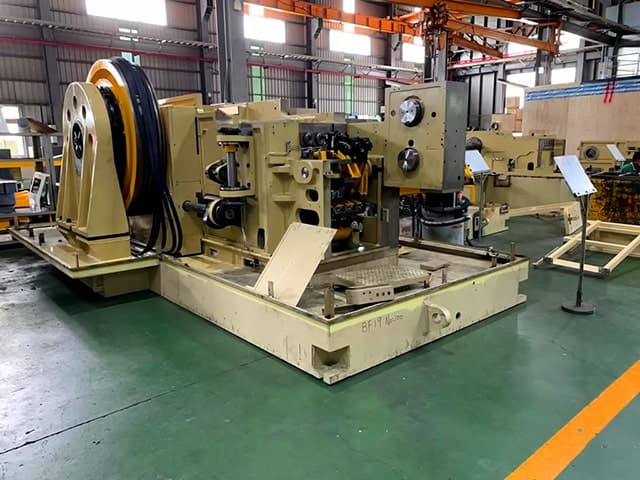

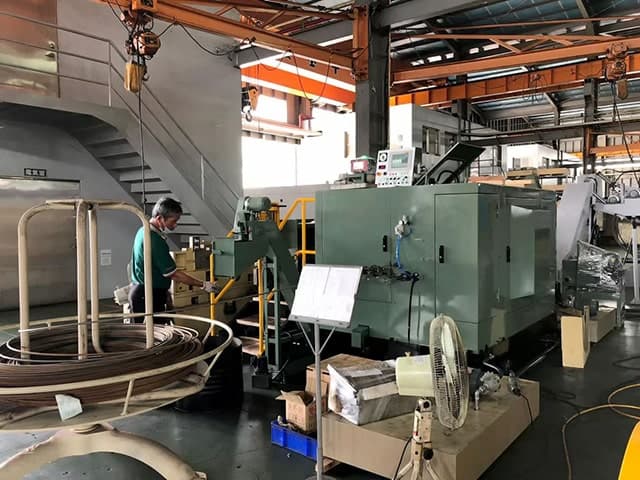

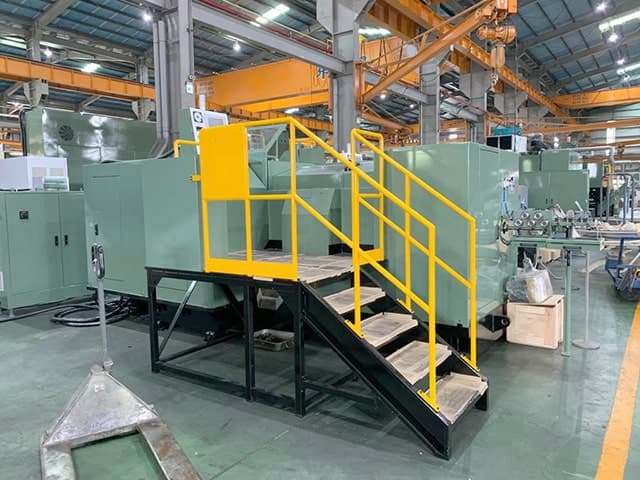

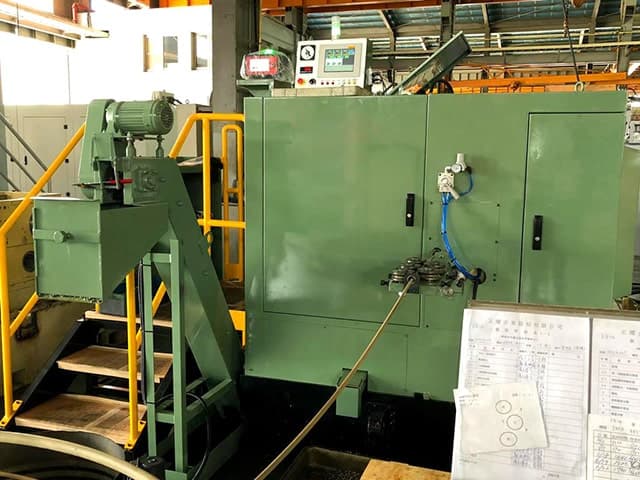

Производственное помещение с оборудованием для производства гаек методом холодной высадки
Краткое описание процесса изготовления гаек методом холодной высадки

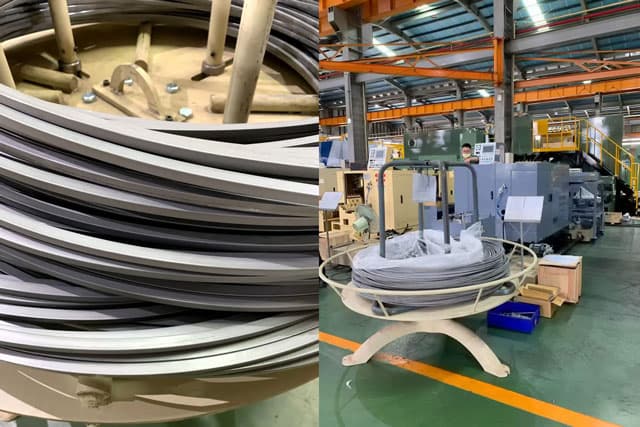

Проволока из бухты подаётся на холодновысадочный станок, где она разрезается на заготовки заданной длины. Затем формируется форма будущей гайки и одновременно пробивается отверстие. После этого заготовки поступают на резьбонарезной станок, где выполняется нарезка внутренней резьбы.
Для организации полного цикла производства гаек с низким классом прочности требуется следующий комплект оборудования:
- Многопозиционный холодновысадочный станок (*см. Примечание).
- Резьбонарезной станок для гаек.
Для выпуска гаек с низким классом прочности и защитным антикоррозионным покрытием необходимы:
- Многопозиционный холодновысадочный станок (*см. Примечание).
- Резьбонарезной станок.
- Линия нанесения антикоррозионного покрытия (цинкование, фосфатирование и др.).
Для производства гаек с высоким классом прочности и защитным покрытием требуется следующий набор оборудования:
- Многопозиционный холодновысадочный станок (*см. Примечание).
- Резьбонарезной станок.
- Линия термообработки.
- Линия нанесения антикоррозионного покрытия.
Инструмент для холодновысадочных станков для производства гаек
Мы предлагаем полный спектр оснастки для холодновысадочного оборудования: различные виды пуансонов и матриц, твердосплавный инструмент (ножи, отрезные втулки, вставки и сердечники), выталкиватели и подающие элементы, отрезные ножи, гильзы, обоймы, втулки, а также детали по чертежам заказчика (включая сложную оснастку и вспомогательные элементы). Кроме этого, мы поставляем комплектующие для станков - ролики и призмы подачи проволоки, держатели матриц и пуансонов, а также быстроизнашиваемые и запасные части для различных типов оборудования.
