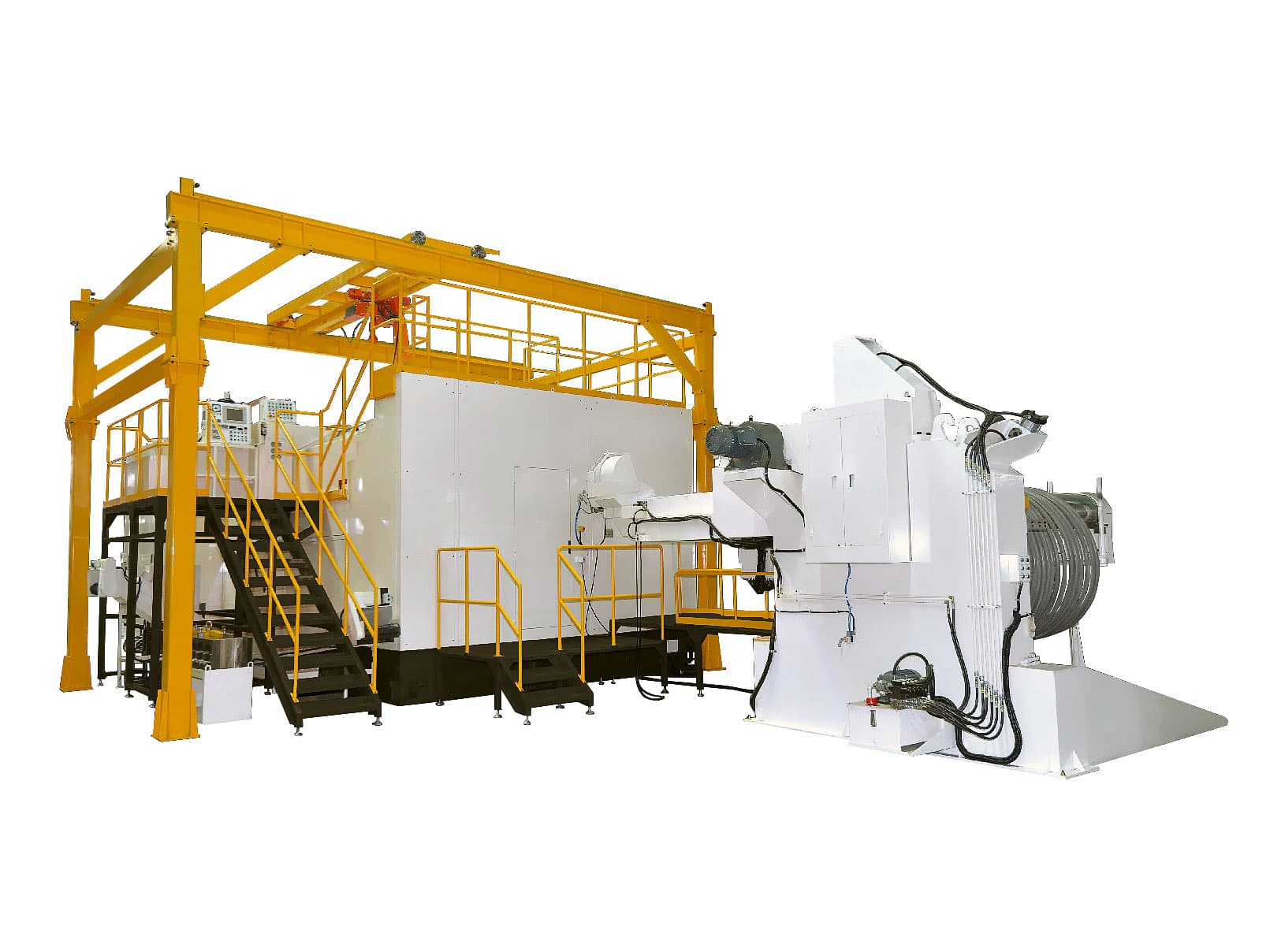

Холодновысадочные станки для производства болтов
Наши холодновысадочные станки уже более 25 лет успешно используются на крупнейших мировых предприятиях по производству метизов. Продукция, произведенная на нашем оборудовании, поставляется как розничным торговым сетям, так и лидерам авиакосмической промышленности, автомобильной индустрии (таким как Honda и Toyota), и многих других отраслей. Станина наших холодновысадочных станков имеет цельнолитую, сертифицированную конструкцию, которая гарантирует долговечность эксплуатации и минимальный уровень вибраций.
Почему ведущие производители крепежа по всему миру выбирают наше оборудование?
Ключевое преимущество станков компании Shanghai CFA-Machinery - это лучшие на мировом рынке показатели соотношения цены и качества. Надежность и эффективность нашего оборудования проверены временем и подтверждены сотнями наших покупателей.
Ценовое преимущество наших станков для холодной высадки в том числе обусловлено тем, что, в целом, стоимость нашего оборудования существенно ниже стоимости аналогичного оборудования из США, Европы и Японии, при таком же уровне качества. Благодаря этому, наши станки имеют конкурентноспособную цену и быстро окупаются, при этом гарантируя надёжную службу в течение долгого времени. Оборудование для производства болтов Shanghai CFA-Machinery уже было поставлено в 35 стран мира, в том числе в США, Германию, Таиланд, Италию, Индию, Францию, Японию, Россию, Беларусь, Китай, Малайзию и др.
Наши станки для холодной высадки могут иметь от 2 до 7 формовочных станций, что позволяет производить широкий ассортимент болтов различной формы, длины и диаметра.
Оборудование для производства болтов DIN 931 методом холодной высадки
| Станки холодновысадочные 3-х позиционные 3-х ударные для болтов | MBF10B3SL | MBF13B3SL | MBF17B3SL | MBF19B3SL | MBF24B3SL | |
|---|---|---|---|---|---|---|
DIN 931 |
М6x30 | М8x35 | М10x40 | М12x45 | М14x50 | М16x55 |
| М6x35 | М8x40 | М10x45 | М12x50 | М14x55 | М16x60 | |
| М6x40 | М8x45 | М10x50 | М12x55 | М14x60 | М16x65 | |
| М6x45 | М8x50 | М10x55 | М12x60 | М14x65 | М16x70 | |
| М6x50 | М8x55 | М10x60 | М12x65 | М14x70 | М16x75 | |
| М6x55 | М8x60 | М10x65 | М12x70 | М14x75 | М16x80 | |
| М6x60 | М8x65 | М10x70 | М12x75 | М14x80 | М16x90 | |
| М8x70 | М10x75 | М12x80 | М14x90 | М16x100 | ||
| М8x75 | М10x80 | М12x90 | М14x100 | М16x110 | ||
| М8x80 | М10x85 | М12x100 | М14x110 | М16x120 | ||
| М10x90 | М12x110 | М14x120 | М16x130 | |||
| М10x100 | М12x120 | М14x130 | М16x140 | |||
| М14x140 | ||||||
Оборудование для производства болтов DIN 933 методом холодной высадки
| Станки холодновысадочные 3-х позиционные 3-х ударные для болтов | MBF10B3S | MBF13B3S | MBF17B3S | MBF19B3S | MBF24B3S | |
|---|---|---|---|---|---|---|
DIN 933
|
М6x12 | М8x16 | М10x20 | М12x25 | М14x30 | М16x35 |
| М6x16 | М8x20 | М10x25 | М12x30 | М14x35 | М16x40 | |
| М6x20 | М8x25 | М10x30 | М12x35 | М14x40 | М16x45 | |
| М6x25 | М8x30 | М10x35 | М12x40 | М14x45 | М16x50 | |
| М6x30 | М8x35 | М10x40 | М12x45 | М14x50 | М16x55 | |
| М8x40 | М10x45 | М12x50 | М14x55 | М16x60 | ||
| М8x45 | М10x50 | М12x55 | М14x60 | |||
| М8x50 | М10x55 | М12x60 | ||||
| М8x55 | М10x60 | |||||
| М8x60 | ||||||

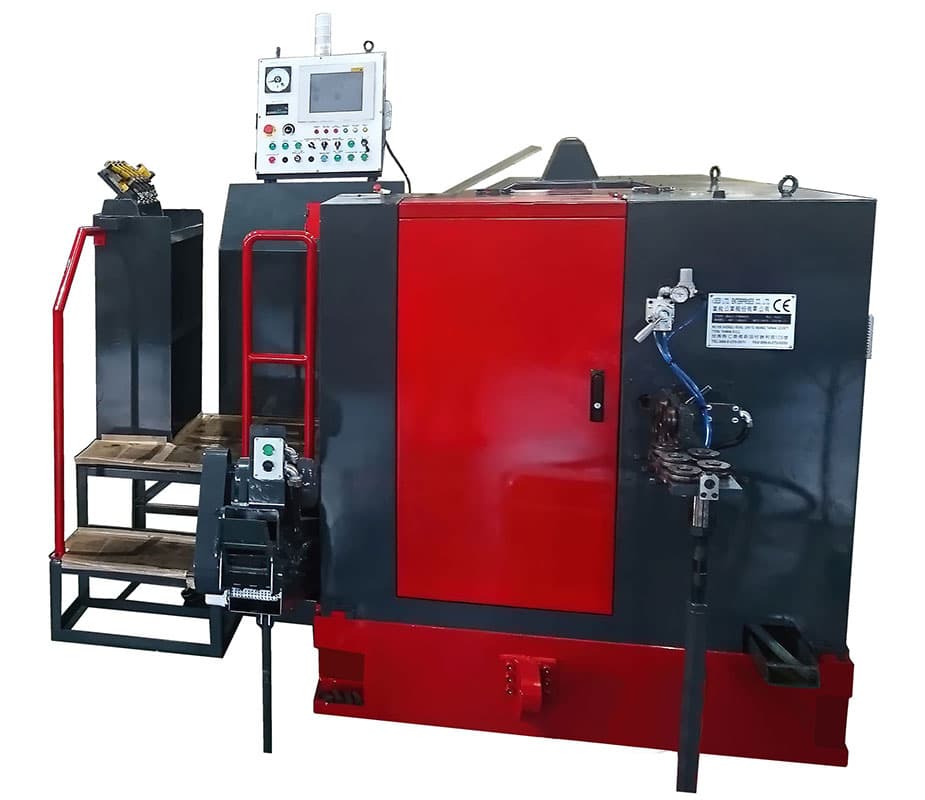

Оборудование для производства болтов DIN 6921 методом холодной высадки
| Станки холодновысадочные 4-х позиционные 4-х ударные для болтов | MBF10B4SL | MBF13B4SL | MBF17B4SL | MBF19B4SL | MBF24B4SL | |
|---|---|---|---|---|---|---|
DIN 6921
|
М6х12 | М8х16 | М10х20 | М12х25 | М14х30 | М16х35 |
| М6х16 | М8х20 | М10х25 | М12х30 | М14х35 | М16х40 | |
| М6х20 | М8х25 | М10х30 | М12х35 | М14х40 | М16х45 | |
| М6х25 | М8х30 | М10х35 | М12х40 | М14х45 | М16х50 | |
| М6х30 | М8х35 | М10х40 | М12х45 | М14х50 | М16х55 | |
| М6х35 | М8х40 | М10х45 | М12х50 | М14х55 | М16х60 | |
| М6х40 | М8х45 | М10х50 | М12х55 | М14х60 | М16х65 | |
| М6х45 | М8х50 | М10х55 | М12х60 | М14х65 | М16х70 | |
| М6х50 | М8х60 | М10х60 | М12х65 | М14х70 | М16х75 | |
| М6х55 | М8х70 | М10х65 | М12х70 | М14х75 | М16х80 | |
| М6х60 | М8х75 | М10х70 | М12х75 | М14х80 | М16х90 | |
| М8х80 | М10х75 | М12х80 | М14х90 | М16х100 | ||
| М10х80 | М12х90 | М14х100 | М16х110 | |||
| М10х90 | М12х100 | М14х110 | М16х120 | |||
| М10х100 | М12х110 | М14х120 | М16х130 | |||
| М12х120 | М14х130 | М16х140 | ||||
| М14х140 | ||||||
Оборудование для производства болтов c шестигранной головкой и фланцем методом холодной высадки
| Автомат холодновысадочный 4-х позиционный 4-х ударный для болтов MBF19B4SL | |
|---|---|
 |
Болт с шестигранной головкой и фланцем. Класс прочности 88, 109. Резьба мелкая Покрытие - цинк М12х1.25х115 чертёж болта |
Оборудование для производства болтов c шестигранной головкой, фланцем и заостренным концом методом холодной высадки

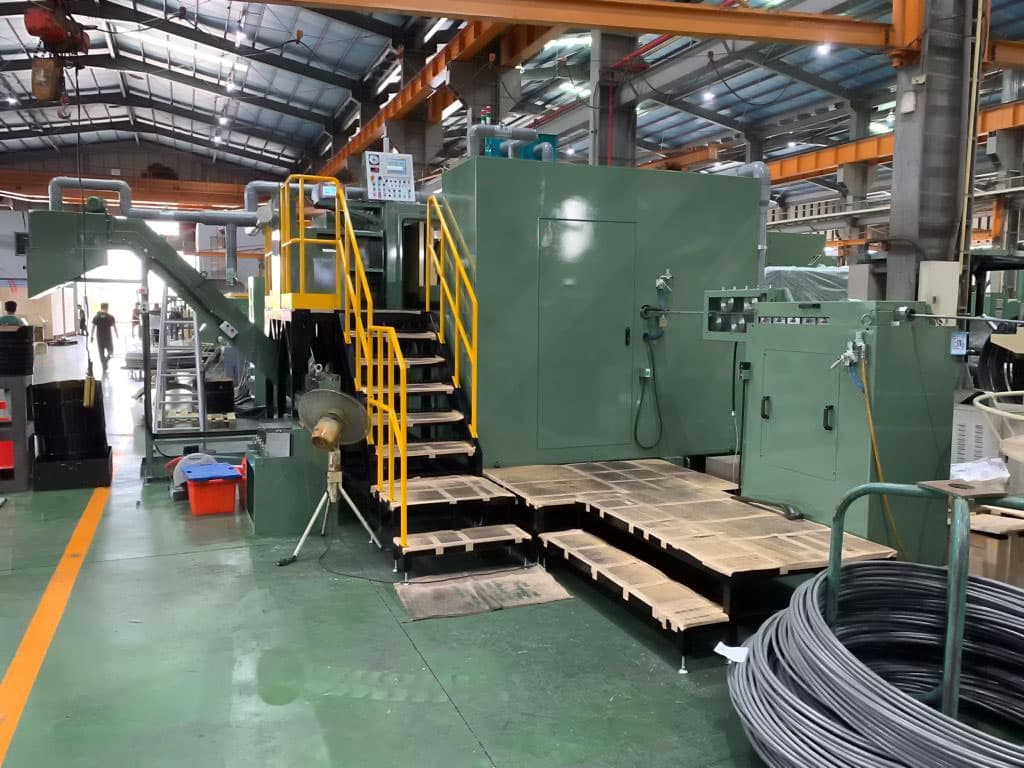

| Автомат холодновысадочный 4-х позиционный 4-х ударный для болтов MBF24B4S | |
|---|---|
 |
Болт с шестигранной головкой и фланцем и заостренным концом. Класс прочности 88, 109. Резьба мелкая Покрытие - цинк М14х1.5х50 М14х1.5х90 чертёж болта |
Оборудование для производства болтов крепления колеса методом холодной высадки

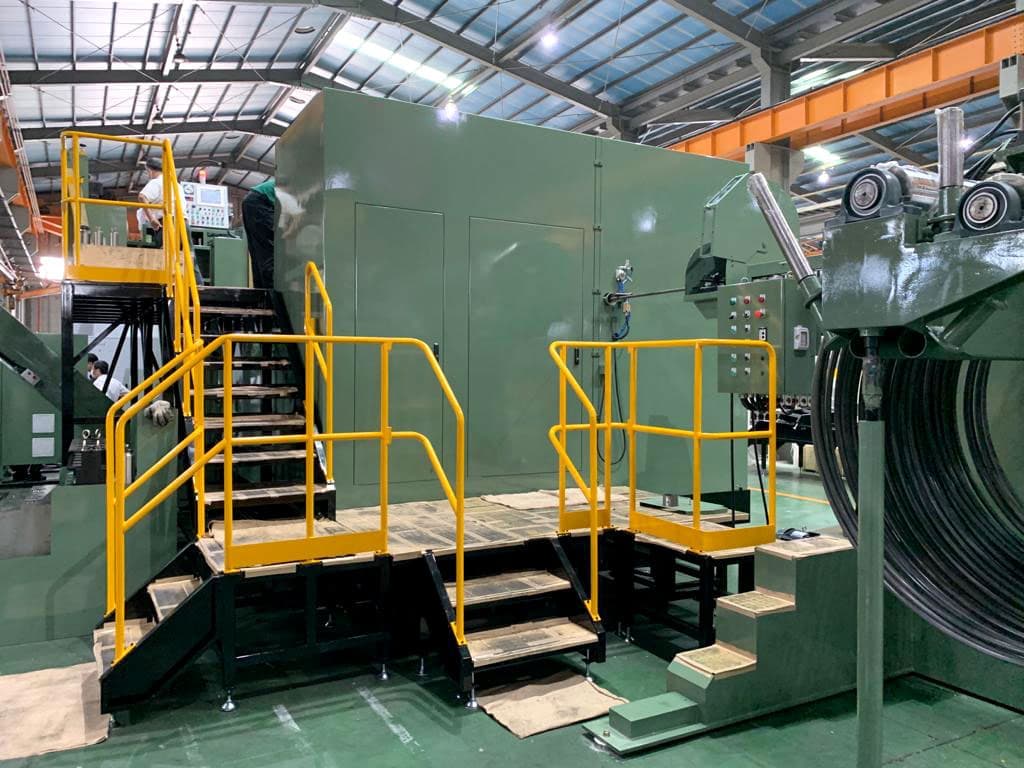

| Автомат холодновысадочный 5-ти позиционный 5-ти ударный для болтов MBF19B5S | |
|---|---|
 |
Болт крепления колеса. Класс прочности 88, 109. Резьба мелкая Покрытие - цинк M12х1.25х55 чертёж болта |
Технические характеристики оборудования для производства болтов методом холодной высадки
| Модель оборудования | Количество позиционных ковочных станций | Количество ударов | Спецификация изделий | Производительность | |
|---|---|---|---|---|---|
| Диаметр | Длина | ||||
| Автомат холодновысадочный двухпозиционный двухударный для болтов серии MBF | 2 | 2 | M4-M16 | 10 мм - 150 мм | 120-300 шт/мин |
| Автомат холодновысадочный трёхпозиционный трёхударный для болтов серии MBF | 3 | 3 | M4-M30 | 10 мм - 300 мм | 40-300 шт/мин |
| Автомат холодновысадочный четырёхпозиционный четырёхударный для болтов серии MBF | 4 | 4 | M3-M30 | 8 мм - 360 мм | 40-300 шт/мин |
| Многопозиционные холодновысадочные станки для болтов серии MBF | 5, 6, 7 | 5, 6, 7 | M4-M30 | 10 мм - 355 мм | 40-240 шт/мин |
Комплектация оборудования для производства болтов методом холодной высадки
| Компоненты оборудования | Количество единиц/ спецификация |
|---|---|
| Двигатель (4/6 полюсов) переменного тока с коробкой передач на 6 скоростей либо двигатель переменного тока (6 полюсов) с инвертором. | 1 шт. |
| Электрический шкаф управления с PLC производства Mitsubishi (Япония) | 1 шт. |
| Тормозная система дисковая пневматическая | 1 шт. |
| Размотчик проволоки | 1 шт. |
| Модель-S | стандартный поворотный стенд |
| Модель-B | стандартный поворотный стенд с правильным механизмом проволоки |
| Модель-A | горизонтальный гидравлический размотчик |
| Модель-D | горизонтальный гидравлический размотчик |
| Модель-P | горизонтальный гидравлический размотчик |
| Модель-T | горизонтальный гидравлический размотчик |
| Бак с охлаждающим маслом | 1 шт. |
| Система очистки от масляного тумана | 1 шт. |
| Поворотный 180° передаточный механизм | 1 шт. |
| Запасные части | стандартные |
| Рабочая платформа | 1 шт. |
| Руководство по эксплуатации, чертежи запасных частей, электрические схемы, чертежи фундамента оборудования. | 1 шт. |
Система выявления неисправностей
- Датчик пониженного давления воздуха.
- Датчик ошибки подачи заготовки.
- Датчик отсутствия заготовки.
- Датчик неисправности электрической цепи.
- Датчик неисправности выталкивателя пуансона.
- Датчик перегрузки двигателей (масляного насоса, системы охлаждения, вентиляторов).
- Датчик контроля уровня масла.
- Датчик неисправности пневматической муфты.
- Датчик неисправности пневматической муфты с ручным управлением.
- Датчик неисправности частотного преобразователя (инвертора).
- Датчик неисправности системы мониторинга усилия (при наличии системы контроля).

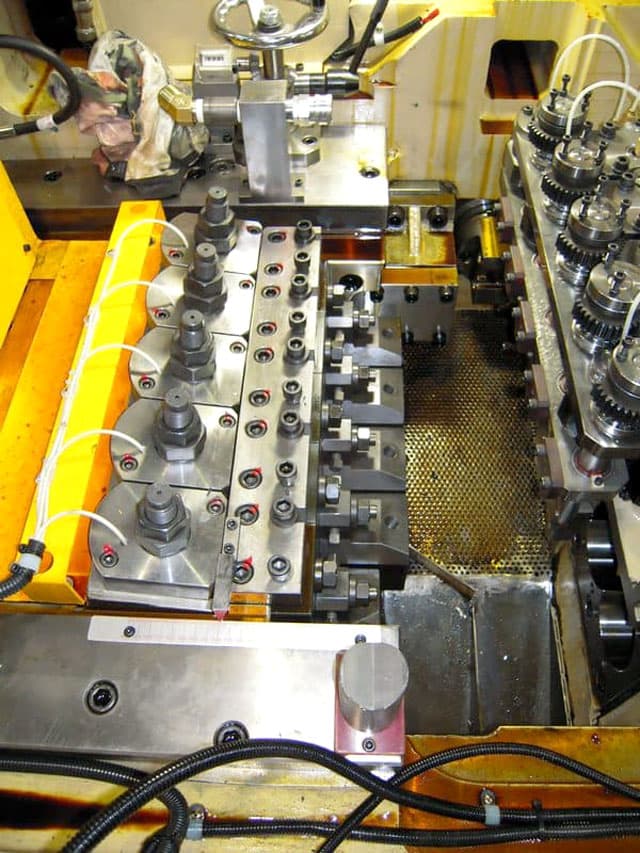

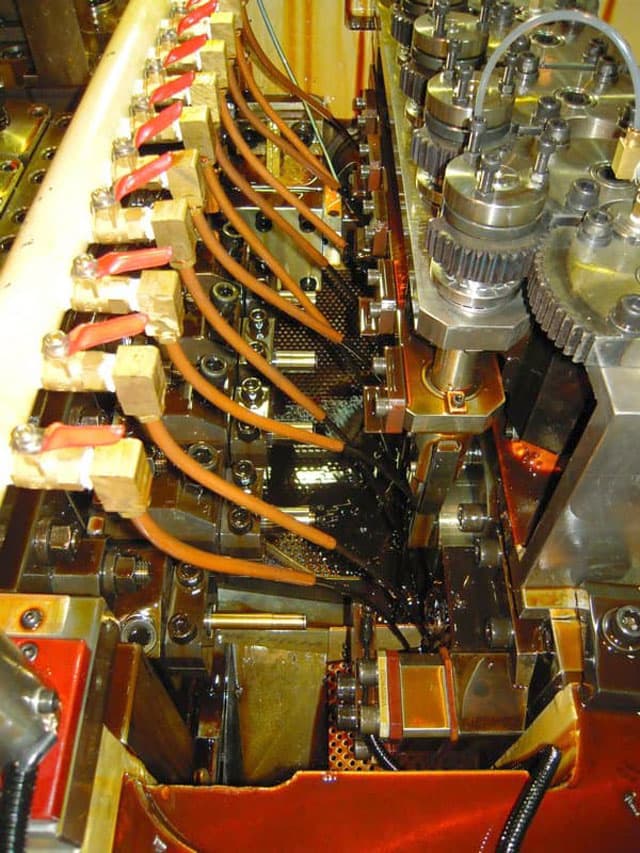

Особенности конструкции холодновысадочного оборудования для производства болтов

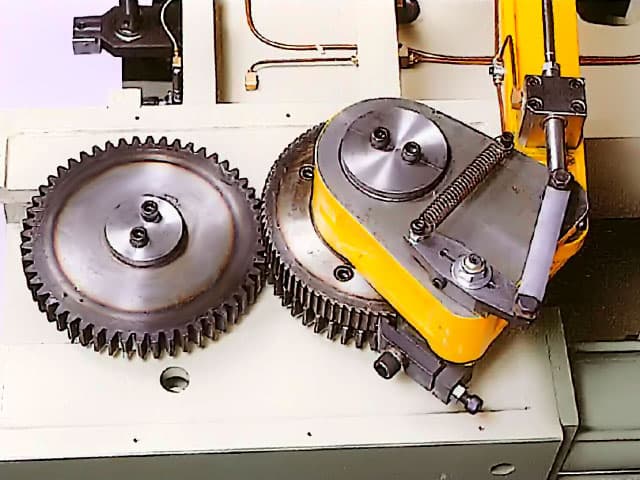

Оборудован двумя подающими роликами для подачи заготовки при высадке болтов малых размеров.

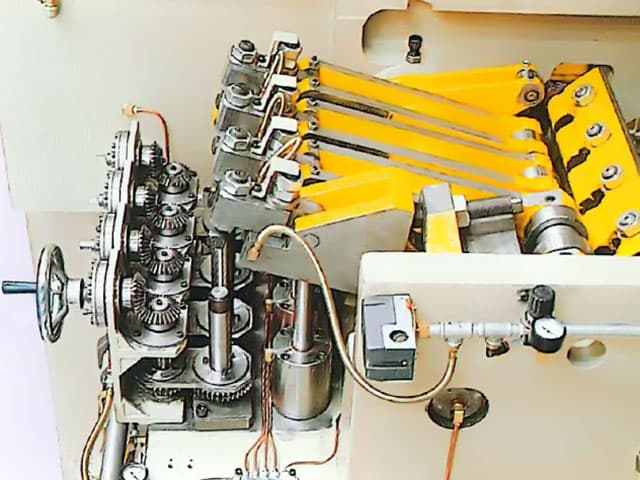

Маховичок ручного управления обеспечивает настройку длины выталкивателя.

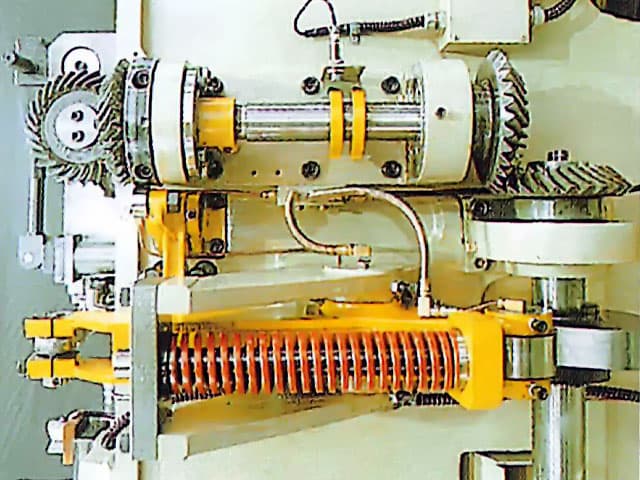

Механизм для извлечения оправки может быть установлен по требованию Заказчика

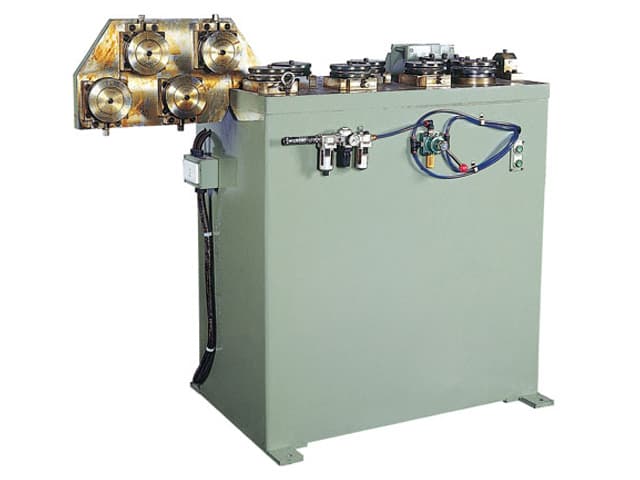

Моторизированный правильный механизм коробчатого типа обеспечивает стабильный процесс выпрямления катанки (для проволоки диаметром более 18 мм).

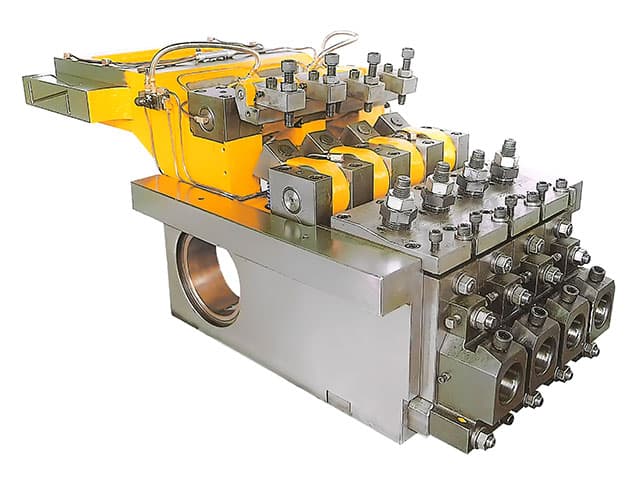

Главный суппорт с верхним рычагом обеспечивает абсолютную стабильность и прямолинейный поступательный процесс высадки. Автоматическая остановка при перегрузке механизма выталкивателя пуансона. Рама изготовлена из высокопрочного чугуна с шаровидным графитом (JIS FCD 55). Держатели пуансонов изготовлены из легированной стали FCD 70. Держатели пуансонов на торце цилиндра расположены параллельно и могут регулироваться независимо друг от друга в любом направлении.

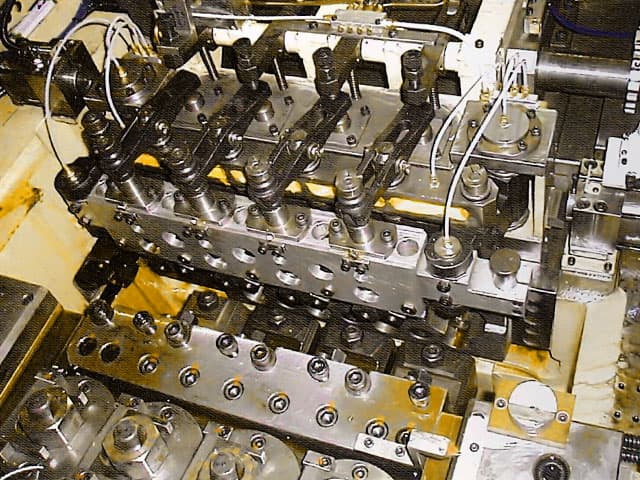

Пневматический тип подачи заготовки SACMA обеспечивает высокоскоростной и стабильный процесс высадки.

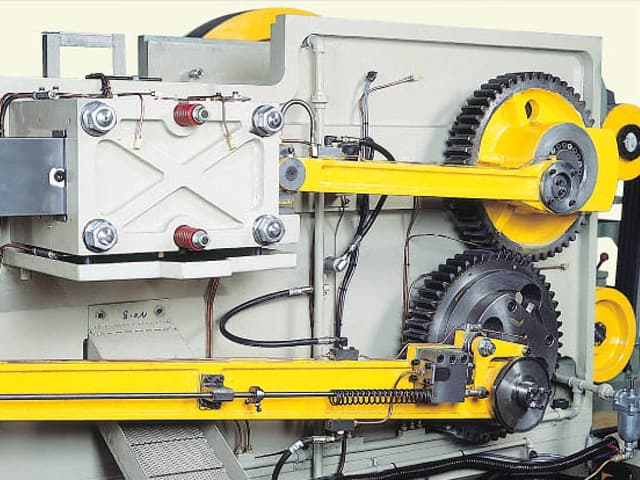

Мощный отрезной механизм с системой S-CAM приводится в действие непосредственно от коленчатого вала и перемещается в горизонтальной плоскости.

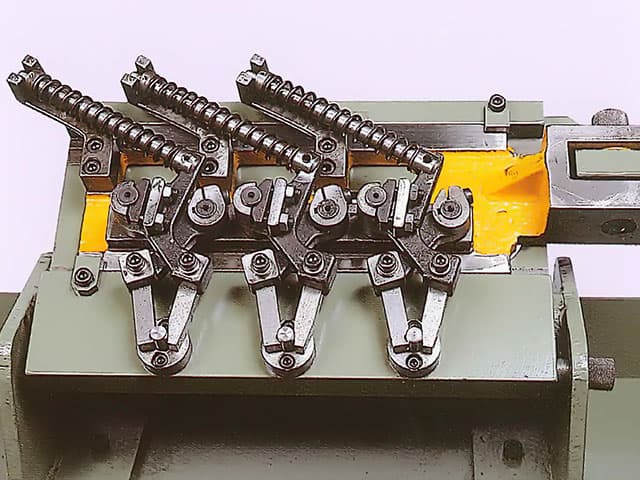

Передаточные пальцы открытого и закрытого типов обеспечивают надежный захват заготовки.
Остановка оборудования для холодной высадки болтов происходит автоматически в двух случаях:
- аварийная остановка - немедленная остановка в течении одного хода;
- обычная остановка - возможность очистки заготовок перед остановкой (таймер).

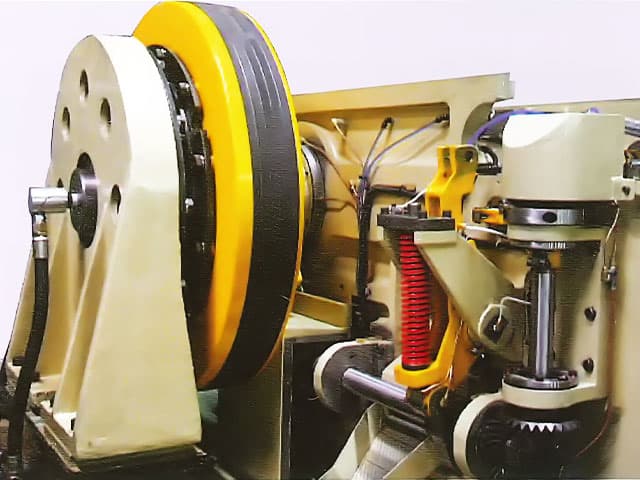

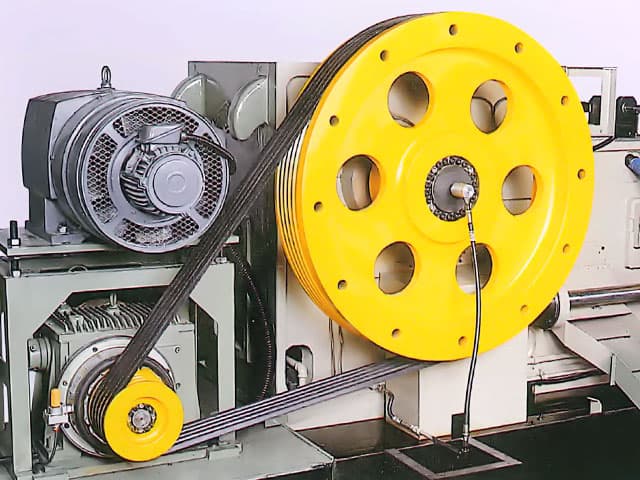

Пневматическая муфта и тормозная система позволяют маховому колесу продолжать работать в ненагруженном состоянии, чтобы сохранить импульс движения маховика.
Также доступны следующие дополнительные опции:
- Пневматическая система передачи SACMA — обеспечивает высокоскоростную и стабильную подачу заготовок.
- Станция №1 без зажима — облегчает настройку оператором и управляется с помощью кнопки.
- Регулировка длины подачи — выполняется через серводвигатель с управлением кнопкой.
Быстрая смена инструмента
Для работы с разными видами болтов или заменой матриц/пуансонов оператор может использовать кран-балку для демонтажа модуля инструментов и установки модуля с новым инструментом. Это значительно сокращает трудозатраты, обеспечивает безопасность персонала и удобство эксплуатации. Данная опция особенно полезна при мелкосерийном производстве с большим ассортиментом продукции.

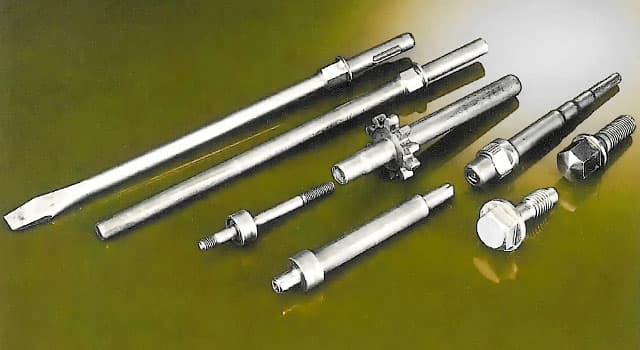

Продукция, производимая холодновысадочным оборудованием
Shanghai CFA-Machinery предлагает холодновысадочное оборудование с 2–7 формовочными станциями для производства болтов различных форм и размеров. Наше оборудование поддерживает три вида подачи заготовок - пружинный, синхронный и пневматический. Кроме этого, станки для холодной высадки также оснащены пневматическим сцеплением и тормозной системой. Скорость работы регулируется через инвертор.
Оборудование производит болты методом холодной высадки диаметрами M3, M4, M5, M6, M8, M10, M12, M16, M20, M22, M24, M27, M30, и длиной до 355 мм.
Данная продукция производится на холодновысадочных станках с 2-мя, 3-мя, 4-мя позиционными ковочными станциями.

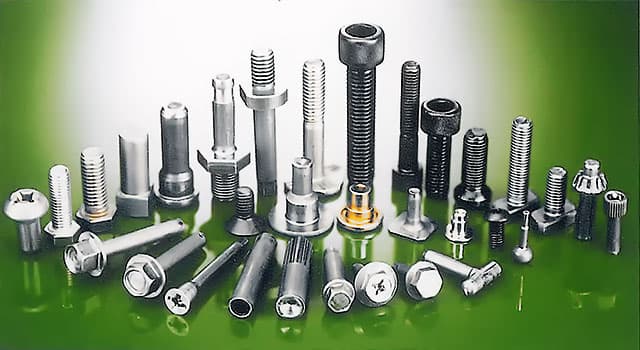

Диаметр болтов М4-М30, длина болтов 10 мм - 300 мм.
Данная продукция производится на оборудовании серии MBF с 4-мя, 5-ю, 6-ю, 7-ю позиционными ковочными станциями.
Диаметр болтов М3-М30, длина болтов 8 мм - 360 мм.

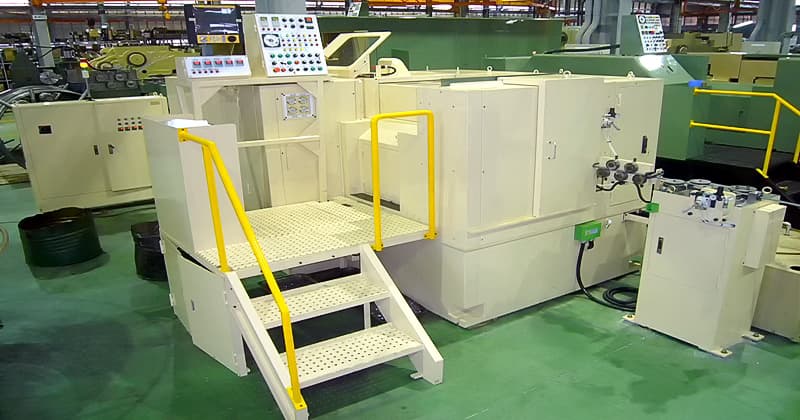

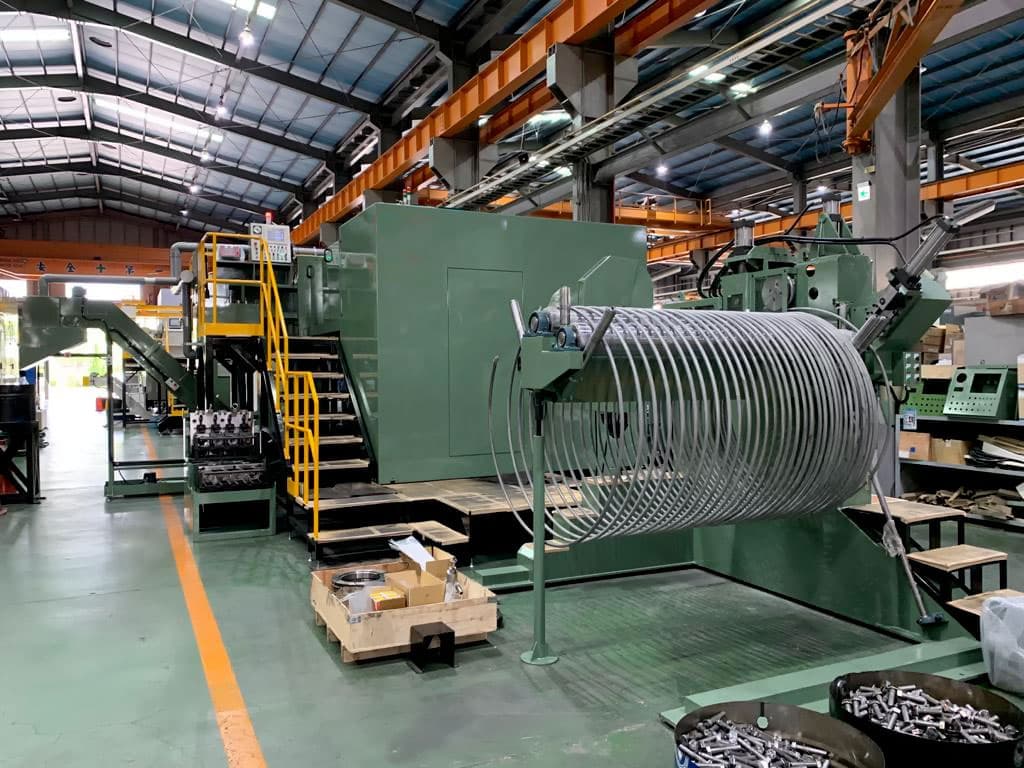

Производственный цех с оборудованием для производства болтов методом холодной высадки
Проверка работы станка для холодной высадки болтов на холостом ходу перед отправкой заказчику
Процесс производства болтов методом холодной высадки
Проволока из бухт подаётся на станок для холодной высадки, затем заготовка отрезается на отрезок нужной длины и происходит формирование головки, подголовника, фаски (если предусмотрена) и стержня болта. После этого заготовка поступает на резьбонакатной станок.
Для производства болтов низких классов прочности необходимый следующий комплект станков:
- Многопозиционный холодновысадочный станок (*см. Примечание).
- Резьбонакатной станок (обычно с плоскими плашками).
Для производства болтов низких классов прочности с антикоррозионным покрытием необходимое оборудование:
- Многопозиционный холодновысадочный станок (* см. Примечание);
- Резьбонакатной станок.
- Линия для нанесения антикоррозионного покрытия (цинкование, фосфатирование и др.)
Для производства болтов высокой прочности с антикоррозионным покрытием необходим такой комплект оборудования:
- Многопозиционный холодновысадочный станок (* см. Примечание);
- Резьбонакатной станок.
- Линия термической обработки.
- Линия для нанесения антикоррозионного покрытия.
Инструмент для холодновысадочных станков
Shanghai CFA-Machinery предлагает широкий ассортимент инструментов для холодновысадочных станков:
- Пуансоны и матрицы для холодной высадки.
- Твердосплавный инструмент (ножи, отрезные втулки, вставки и сердечники).
- Выталкиватели, заталкиватели, отрезные ножи, гильзы, обоймы и втулки.
- Мы можем изготовить изделия по Вашим чертежам, включая сложный инструмент и вспомогательную оснастку.
- Запасные части и детали станков (ролики, призмы механизмов подачи проволоки, держатели матриц и пуансонов, быстроизнашивающиеся детали).
